RUR-5 アスロック

RUR-5 アスロック

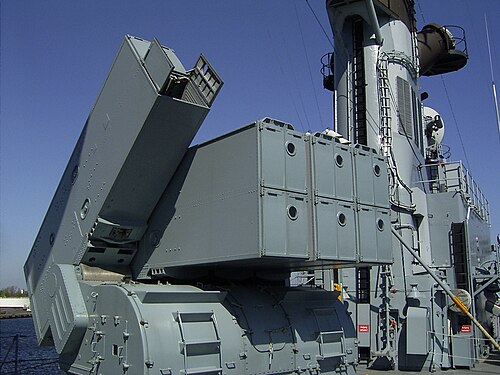

メルダーズ (D186)に搭載された ASROC ランチャー
タイプ	スタンドオフ 対潜 弾道ミサイル[1]
原産地	アメリカ合衆国
サービス履歴
使用中	1961年[2]
使用者	アメリカ海軍など
生産履歴
デザイナー	パサデナ海軍兵器試験場[1] ハネウェル
メーカー	ハネウェル[2]
単価	約35万ドル（弾頭は含まない）
仕様
質量	1,073ポンド（487kg）[2]
長さ	14.75フィート（4.50メートル）[2]
直径	16.6インチ（420mm）
翼幅	26+7 ⁄ 8インチ（680 mm）
弾頭	マーク46魚雷、96.8ポンド（43.9 kg）[2] PBXN-103高性能爆薬; 10 kt（42 TJ）W44核弾頭（退役）
爆発 メカニズム	ペイロード固有
エンジン	固体燃料ロケットモーター[2]
運用 範囲	6マイル（9.7 km）[3]
最高速度	亜音速
発射 台	水上艦艇[1]

RUR -5 ASROC（対潜水艦ロケット）は、全天候、全海域対応の対潜水艦ミサイルシステムです。1950年代にアメリカ海軍によって開発され、1960年代に配備され、1990年代に更新され、最終的には巡洋艦、駆逐艦、フリゲート艦など200隻以上のアメリカ海軍水上艦艇に搭載されました。ASROCは、カナダ、ドイツ、イタリア、日本、台湾、ギリシャ、パキスタンなど、他の多くの海軍の軍艦にも配備されています。^[4]

ASROC は、1950 年代初頭に海軍航空兵器ステーション チャイナレイクによるロケット支援魚雷 (RAT) プログラムとして開発が開始され、水上艦艇の対潜水艦戦(ASW) 兵器を開発して、第二次世界大戦後の新型潜水艦に対抗しました。新型潜水艦は、より静かに、はるかに高速で航行し、高速ホーミング魚雷ではるかに長距離から攻撃することができました。さらに、目標は、はるかに広い探知距離を持つ最新のソナーを活用することでした。空中からパラシュートで投下される長距離魚雷により、軍艦は敵潜水艦にほとんど事前通知することなく、敵潜水艦を攻撃するスタンドオフ能力を獲得できます。

RATプログラムは3つのフェーズに分かれていた: ^[5] RAT-A、RAT-B、RAT-C。RAT-Aとその後継であるRAT-Bは小型艦艇向けのコンパクトで経済的なスタンドオフ兵器だったが、信頼性が低いか射程が短すぎると判断された。RAT-Cは核爆雷を使用するスタンドオフASW兵器として開発された。これには水中爆発による潜在的な被害を回避するために少なくとも8,000ヤード (7,300 m) の射程が必要だった。RAT-Cは必要な射程距離の延長に対応するため以前のRATプログラムのロケットよりもかなり大きく、より大型の艦艇向けだった。

RAT-AとRAT-Bの両方の計画が失敗した後、RAT-Cは核爆雷だけでなく誘導ASW魚雷も使用できるように再設計された。必要な精度を得るために、RAT-Cロケットブースターはより大きなサイドフィンを使用して再設計する必要があった。この計画は最終的に信頼性と精度、そして必要なスタンドオフ距離を兼ね備えたものとなった。RAT-Cが1960年にアメリカ海軍の大型駆逐艦 USS ノーフォークに搭載されて運用状態になる前に、その名前はASROCに変更された。^{[6] [7]} ASROCは1961年に配備され、最終的にアメリカ海軍の水上戦闘艦の大部分が核兵器搭載可能となった。

MK-112「マッチボックス」発射装置を使用した最初のASROCシステムは1950年代に開発され、1960年代に設置されました。このシステムは1990年代に段階的に廃止され、RUM-139垂直発射ASROC、または「VLA」に置き換えられました。^[4]

水上艦艇、哨戒機、対潜ヘリコプターがソナーなどのセンサーを使用して敵潜水艦を探知すると、その位置を攻撃のためにASROC装備艦艇に中継することができる。攻撃艦艇はその後、音響ホーミング魚雷[ ^8]またはW44核深度爆弾を搭載したASROCミサイルを、無誘導弾道軌道で目標に向けて発射する。ミサイルの軌道上の所定の地点で、ペイロードはミサイルから分離し、低速で最小限の探知音で着水および浸水できるようにパラシュートを展開する。浸水により魚雷が起動し、独自のソナーシステムによって誘導され、アクティブソナーまたはパッシブソナーを使用して目標にホーミングする。

W44核爆雷は1961年に配備が開始されたが^{[9] 、水中核実験を禁止する限定的}核実験禁止条約が発効する前に1、2回のテスト以外使用されることはなかった。合計575発が製造された。W44の重量は77kg（170ポンド）、直径は35cm（13.75インチ）、長さは64cm（25.3インチ）であった。ペイロード分離後、誘導されていないW44は所定の深さまで急速に沈み、10キロトンの弾頭が爆発した。核兵器を搭載したASROCは戦闘には使用されなかった。W44を搭載したASROCミサイルは、すべてのタイプの核爆雷が配備から撤去された1989年までに退役した。^[4]

最初のASROCの設置は1960年のUSS ノーフォーク （DL-1）でした。ASROCを受け取った最初の大規模な船舶グループは、1960年代初頭の艦隊改修および近代化マークIプログラム（FRAM I）の下で改造された78隻のギアリング級駆逐艦でした。他の主要な改造とともに、マーク112 8管ASROCランチャーが追加されました。ASROCの再装填はヘリコプター格納庫の横に収納され、小型クレーンで取り扱われました。^{[7] [10]}

アメリカ海軍の スプルーアンス級駆逐艦31隻はすべて、マーク16 Mod 7 ASROC発射群とMK 4 ASROC兵器処理システム（AWHS）再装填システムを搭載して建造されました。これらには、16発の組み立て済み弾丸（各8発のミサイルの完全な再装填2回分）を保持する再装填システムのすぐ上に、標準のマーク112 8連装ASROC発射装置が1基ありました。したがって、スプルーアンス級駆逐艦は、当初最大で合計24発のASROCを搭載していました。^[11]

アメリカ海軍と同盟国の駆逐艦、護衛駆逐艦、フリゲート艦、および数種類の巡洋艦クラスのほとんどは、8 発の ASROC ミサイルを搭載した 1 基の ASROC「マッチボックス」MK 112 発射装置のみを搭載していました (ただし、後期の就役時には、これらのミサイルの一部がハープーン対艦ミサイルに置き換えられました)。「マッチボックス」Mk 112 発射装置は、2 種類のミサイルを混在させて搭載することができました。多くのクラスでは、再装填装置が、発射装置のすぐ後ろの上部構造の 1 階か、Mk 112 のすぐ前または後ろの別のデッキハウスに搭載されていました。

MK 16 発射グループには、RGM-84 ハープーン (ノックス級護衛駆逐艦 (フリゲート艦) に搭載) または限定配布のターター ミサイルの派生型をサポートする構成もありました。

Mk 26 GMLSを搭載した艦艇、およびベルナップ級巡洋艦に搭載されたMk 10 GMLSの後期型は、これらの動力式発射装置に ASROC を搭載することができた (Mk 13 GMLS は発射レールが短すぎたため、この兵器を発射することができなかった)。

スプルーアンス級駆逐艦のほとんどは後にMk 41 VLSを搭載するように改造され、これらの発射装置はRUM-139 VL-ASROC、トマホークTLAM、およびその他のミサイルを組み合わせて搭載することができます。すべてのスプルーアンス駆逐艦は2つの独立した4連装ハープーン発射装置を搭載していました。Mk 41を搭載した他の米国艦艇もVL-ASROCを搭載できます。

 海上自衛隊

 中華民国海軍

 ブラジル海軍

 カナダ海軍

- Restigouche級駆逐艦のみ(IRE/DELEX 改造後)

 ドイツ海軍

-リュッチェンス級駆逐艦のみ

 ギリシャ海軍

 イタリア海軍

- Mk 10 GMLS ランチャーを使用するVittorio Venetoのみ(ミサイル 40 発の保管庫、 RIM-2 Terrier / RIM-67A SM-1ERと ASROC の間)

 メキシコ海軍

 大韓民国海軍

 パキスタン海軍

 スペイン海軍

 タイ王国海軍

 トルコ海軍

 アメリカ海軍

• イカラ – (オーストラリア)
• ホン・サンオ （韓国）
• マラフォン – (フランス)
• MILAS – (イタリア、フランス)
• RUM-139 VL-ASROC – (アメリカ)
• シーランス – (アメリカ)
• SUBROC – (アメリカ合衆国)
• テラスカ – (アメリカ合衆国)
• 核兵器のリスト
• 核兵器の設計
• SUW-N-1 – (ソビエト連邦)
