RIM-2 テリア

RIM-2 テリア

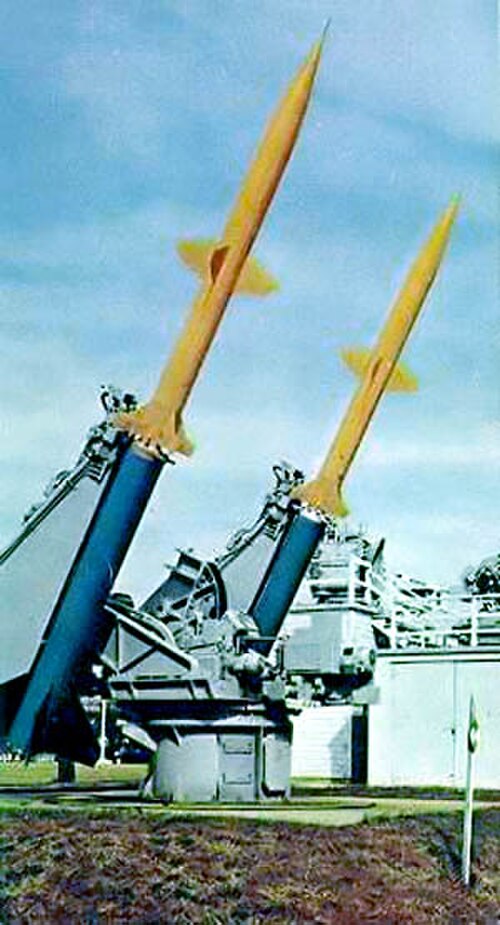

USS ボストンに搭載されたRIM-2テリア
タイプ	中距離地対空ミサイル
原産地	アメリカ合衆国
サービス履歴
使用者	アメリカ海軍、その他
生産履歴
メーカー	コンベア - カリフォルニア州ポモナ支部
仕様
質量	3,000ポンド（1,400 kg） ミサイル：1,180ポンド（540 kg）、 ブースター：1,820ポンド（830 kg）
長さ	27フィート（8.2メートル）
直径	13.5インチ（34cm）
弾頭	218ポンド（99kg）の制御破砕型または1kT W45核弾頭
エンジン	固体燃料ロケット
推進剤	固体ロケット燃料
運用 範囲	17.3 海里 (32.0 km)
飛行上限	80,000 フィート (24,000 メートル)
最高速度	マッハ3.0
ガイダンス システム	セミアクティブレーダーホーミング
発射 台	水上艦艇

コンベアRIM-2 テリアは、 2 段式の中距離海軍地対空ミサイル(SAM) であり、アメリカ海軍の艦艇に装備された最も初期の SAM の 1 つです。運用中に大幅なアップグレードが行われ、マッハ1.8の速度で 10 海里 (19 km) の射程を持つビームライディング誘導から始まり 、マッハ 3 の速度で 40 海里 (74 km) の射程を持つセミアクティブ レーダー ホーミング(SARH) システムになりました。運用中にRIM-67 スタンダード ER (SM-1ER)に置き換えられました。

テリアは、テリア・マレミュートから始まる一連の観測ロケットのベースステージとしても使用されてきた。

テリアは、アメリカ海軍が空襲に対する中間層の防衛（空母戦闘機と高射砲の間）を提供する地対空ミサイルを開発する取り組みであったバンブルビー計画の成果である。 ^{[1]テリアは1953年1月28日に}USS ミシシッピから試験発射され、1950年代半ばにボストン級巡洋艦、ボストン^[2]とキャンベラに初めて実戦配備され、キャンベラは1956年6月15日に最初に実用化されました。1963年にRIM-2に再指定されるまで、米海軍での呼称はSAM-N-7でした。

1950年代半ばの短期間、アメリカ海兵隊（USMC）には、SAM-N-7を発射する陸上用に特別に改造されたツイン・シーランチャーを装備した2個テリア大隊があった。テリアは、USMCで運用された最初の地対空ミサイルだった。ランチャーは、2個のテリア再装填弾を積んだ特別車両によって再装填された。^[3]

当初、テリアはレーダービームライディング誘導、前方空力制御、および通常弾頭を使用していました。最高速度はマッハ1.8、射程はわずか10海里 (19 km) で、亜音速目標に対してのみ有効でした。当初、テリアの発射推力は23 kN (5,200 lb _f )、重量は1,392 kg (3,069 lb) でした。当初の寸法は、直径340 mm (13 in)、長さ8.08 m (26.5 ft)、フィンスパン1.59 m (5.2 ft) でした。1957年のミサイル1発あたりのコストは推定60,000ドルでした。^[4]

テリアは、広く配備される前から、大きな改良が加えられていた。RIM-2CはテリアBT-3（ビームライディング、テールコントロール、シリーズ3）と名付けられ、1958年に導入された。前方の操縦フィンは固定ストレーキに置き換えられ、尾部が操縦翼面となった。BT-3には新しいモーターも搭載され、航続距離が延長され、マッハ3の速度とより優れた操縦性が特徴であった。RIM-2DテリアBT-3A(N)は、W30 1kt核弾頭を搭載して1962年に配備されたが、^[5]他のすべての派生型は218ポンド（99kg）の制御破砕弾頭を使用していた。テリアには、BT-3(N)とHT-3の2つのバージョンがあった。BT-3Aのみが核弾頭BT-3A(N)を搭載した。

発射され、ブースターが切り離された後、らせん状の飛行機雲がビームの中心に向かって進みました。ビーム内の位置は、ミサイルの後ろにある小さな「ターンスタイル」アンテナによって受信されました。このアンテナは、爆発と自爆のコマンドも受信しました。自爆コマンドは、爆発コマンドの数ミリ秒後に送信されました。HT-3 は SARH ミサイルであり、ターゲットからの反射エネルギーを追跡しました。ただし、妨害に遭遇した場合は、妨害信号に受動的に追従します。

CGと改称されたベルナップ級DLGも、テリアと同じ発射装置から発射されるASROC（対潜水艦ロケット）を搭載していた。ベルナップ級には三角形の円形の弾倉が3つあった。下部の弾倉には核BT-3A(N)ミサイルと核対潜水艦ロケット（ASROC）が入っていた。これは追加の安全機能であり、核ミサイルを下部リングから上部リングへ、そして発射装置レールへ移す必要があり、多くの移動ステップと時間が必要だったため、上部の2つの弾倉のいずれかから核ミサイルが誤って装填されることを防いだ。^[6]

RIM-2E では、低空飛行の標的に対する有効性を高めるために SARH が導入されました。最終バージョンの RIM-2F では、有効範囲が 40 海里 (74 km) に倍増した新しいモーターが使用されました。

テリアは、1960年代に建造されたほとんどのアメリカ海軍巡洋艦とミサイルフリゲート艦の主力ミサイルシステムでした。これは、はるかに大型で射程距離の長いRIM-8タロスよりもはるかに小型の艦船に搭載できました。テリアの装備は、通常、40発の背面装填式マガジンを備えたMk 10ツインアームランチャーで構成されていました。一部の艦船には、60発または80発の拡張マガジンがあり、ボストンとキャンベラの装備では、72発の底面装填式マガジンが使用されていました。

フランス海軍のマズルカミサイルは、米海軍がテリアから提供した技術を利用して開発された。

テリアは、射程距離が延長されたRIM-67 スタンダードミサイルに置き換えられました。RIM-67 は、テリアと同じサイズのミサイルで、 はるかに大きなRIM-8 タロスの射程距離を実現しました。

このシステムは米海軍では1995年に廃止され、最後の外国ユーザーであるイタリア海軍でも2006年に廃止された。

1972年4月19日、アメリカ海軍の駆逐艦 ステレットが発射したテリアミサイルがドンホイの戦いで北ベトナム空軍の MiG-17Fを撃墜したとアメリカは主張した。^[7]

テリアは、典型的には観測ロケットの第一段として、高高度研究を行うためにも使用されてきた。テリアは、Asp、TE-416 トマホーク（似た名前のBGM-109 トマホーク巡航ミサイルと混同しないように）、オリオン、またはオリオールやマレミュートなどのさまざまな専用第二段など、さまざまな上段を搭載することができる。このブースターは、若干大きいがそれ以外は同様であり、観測ロケットで広く使用されている MIM-3 ナイキ アヤックスブースターのベースにもなった。

 イタリア海軍

• ジュゼッペ・ガリバルディ （1936年） – 1957年の改修後
• アンドレア・ドーリア級巡洋艦
  • イタリア巡洋艦アンドレア・ドーリア（C 553）
  • イタリア巡洋艦カイオ ドゥイリオ(C 554)
• ヴィットリオ・ヴェネト （550）

 オランダ海軍

• デ・ゼーヴェン州 （C802）

 アメリカ海軍

• ギャット （DDG-712）
• ボストン級巡洋艦
• ファラガット級駆逐艦
• プロビデンス級巡洋艦
• ロングビーチ級巡洋艦
• リーヒ級巡洋艦
• ベルナップ級巡洋艦

 アメリカ海兵隊^[8]

•
  初期型テリア
•
  初期型テリアが試験船USS ミシシッピから進水
•
  1956年、テリアー機によって撃墜されるP4Y-2Kドローン。
•
  1960 年、テリアを進水させるUSS キャンベラ。
•
  1964年、USS デールから進水したテリア。
