プロセッサレジスタ

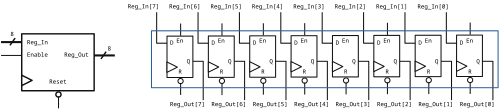

8 ビットレジスタのレジスタ転送レベル (RTL)記述と詳細な実装。フリップフロップを使用して 8 ビットのデータを格納する方法を示します。

プロセッサレジスタは、コンピュータのプロセッサが利用できる、すぐにアクセスできる場所です。^[1]レジスタは通常、少量の高速ストレージで構成されていますが、一部のレジスタは特定のハードウェア機能を持ち、読み取り専用または書き込み専用の場合があります。コンピュータアーキテクチャでは、レジスタは通常、メインメモリ以外のメカニズムによってアドレス指定されますが、場合によっては、DEC PDP-10、ICT 1900などのメモリアドレスが割り当てられることもあります。^[2]

ロード/ストアアーキテクチャの有無に関わらず、ほぼすべてのコンピュータは、データの項目を大きなメモリからレジスタにロードし、算術演算、ビット演算、およびその他の演算に使用し、マシン命令によって操作またはテストします。操作された項目は、多くの場合、同じ命令または後続の命令によってメインメモリに格納されます。最新のプロセッサは、スタティックRAMまたはダイナミック RAM のいずれかをメインメモリとして使用し、後者は通常、1 つ以上のキャッシュレベルを介してアクセスされます。

プロセッサレジスタは通常、メモリ階層の最上位にあり、データにアクセスする最速の方法を提供します。この用語は通常、命令セットで定義されているように、命令の一部として直接エンコードされるレジスタのグループのみを指します。ただし、最新の高性能 CPU では、レジスタ名の変更によってパフォーマンスを向上させ、並列実行と投機的実行を可能にするために、これらの「アーキテクチャレジスタ」の複製が頻繁に使用されます。最新のx86設計では、1995 年頃に Pentium Pro、Cyrix 6x86、Nx586、およびAMD K5のリリースでこれらの手法が採用されました。

コンピュータプログラムが同じデータに繰り返しアクセスすることを、参照の局所性と呼びます。頻繁に使用される値をレジスタに保持することは、プログラムのパフォーマンスにとって重要です。レジスタの割り当ては、コード生成フェーズでコンパイラによって実行されるか、アセンブリ言語プログラマによって手動で実行されます。

サイズ

レジスタは通常、保持できるビット数で測定されます。たとえば、「8 ビットレジスタ」、「32 ビットレジスタ」、「64 ビットレジスタ」、またはそれ以上です。一部の命令セットでは、レジスタはさまざまなモードで動作し、ストレージメモリを小さな部分に分割します (たとえば、32 ビットを 4 つの 8 ビットに分割します)。これらの部分に複数のデータ (ベクター、つまり1 次元のデータ配列) を同時にロードして操作できます。通常、これは、メモリをより大きなレジスタにマップする追加のレジスタを追加することによって実装されます。複数のデータに対して単一の命令を実行できるプロセッサは、ベクタープロセッサと呼ばれます。

種類

プロセッサには、多くの場合、複数の種類のレジスタが含まれており、格納できる値の種類やそれらを操作する命令に応じて分類できます。

ユーザーがアクセス可能なレジスタは、マシン命令によって読み書きできます。ユーザーがアクセス可能なレジスタの最も一般的な区分は、データレジスタとアドレスレジスタへの区分です。
- 制御レジスタ
- データレジスタに整数などのや、アーキテクチャによっては浮動小数点数の数値データ値のほか、文字、小さなビット配列、その他のデータも保持できます704、IBM 709および後継機PDP-1、PDP-4/PDP-7/PDP-9/PDP-15、PDP-5/PDP-8、HP 2100 アキュムレータと呼ばれる特別なデータレジスタ多くの操作に暗黙的に使用されます。
- アドレスレジスタはアドレスを保持し一次メモリに間接的にアクセスする命令によって使用されます。
  - 一部のプロセッサには、アドレスを保持するためだけに、または数値を保持するためだけに使用できるレジスタ（場合によっては、あるアドレスからのオフセットとして値が追加されるインデックスレジスタとして使用される）が含まれています。他のプロセッサでは、レジスタがどちらの種類の量も保持できます。オペランドの有効アドレスを指定するために使用される、さまざまなアドレッシングモードが存在します。
  - スタックポインタは、ランタイムスタックを管理するために使用されます。まれに、他のデータスタックが専用のアドレスレジスタによってアドレス指定されることもあります (スタックマシンを参照)。
- 汎用レジスタ（GPR はデータとアドレスの両方を格納できます。つまり、データとアドレスを組み合わせたレジスタです。一部のアーキテクチャでは、レジスタファイル統合されているため、GPR は浮動小数点数も格納できます。
- ステータスレジスタには、命令を実行するかどうかを決定するためによく使用される真理値が保持されます
- 浮動小数点レジスタ(FPR)、多くのアーキテクチャで浮動小数点数を格納します。
- 定数レジスタは、ゼロ、1、π。
- ベクトルレジスタは、 SIMD命令 (Single Instruction, Multiple Data)によって実行されるベクトル処理のデータを保持します
- 特殊目的レジスタ( SPR )は、プログラム状態のいくつかの要素を保持します。通常、これらには、命令ポインタとも呼ばれるプログラムカウンタとステータスレジスタが含まれます。プログラムカウンタとステータスレジスタは、プログラムステータスワード(PSW) レジスタに統合されることがあります。前述のスタックポインタも、このグループに含まれることがあります。マイクロコントローラなどの組み込みマイクロプロセッサには、特殊なハードウェア要素に対応する特殊機能レジスタも備わっています。
- モデル固有のレジスタ(マシン固有のレジスタ) には、プロセッサ自体に関連するデータと設定が格納されます。その意味は特定のプロセッサの設計に関連付けられているため、プロセッサの世代間で標準のままになることは期待されていません。
- メモリタイプ範囲レジスタ（MTRR）
内部レジスタは命令ではアクセスできず、プロセッサ操作のために内部的に使用されます。
- 命令レジスタは現在実行中の命令を保持します。
- CPU とは別のチップ上にあるストレージレジスタの集合である RAMから情報を取得することに関連するレジスタ:
  - メモリバッファレジスタ(MBRメモリデータレジスタ(MDR)とも呼ばれる
  - メモリアドレスレジスタ（MAR）
建築登録簿ソフトウェアから見えるレジスタであり、アーキテクチャによって定義されます。基礎となるハードウェアによってレジスタ名の変更が実行されている場合、レジスタは物理ハードウェアに対応しない可能性があります。

ハードウェアレジスタも同様ですが、CPU の外部で発生します。

一部のアーキテクチャ ( SPARCやMIPSなど) では、整数レジスタファイルの最初または最後のレジスタは疑似レジスタであり、読み取られると常に 0 を返すようにハードワイヤードされており (主にインデックスモードを簡素化するため)、上書きできません。Alphaでは、浮動小数点レジスタファイルでも同じことが行われています。この結果、レジスタファイルは、実際に使用可能なレジスタの数よりも 1 つ多くレジスタがあるものとして引用されることがよくあります。たとえば、上記のレジスタ定義に該当するレジスタが 31 個しかない場合でも、32 個のレジスタが引用されます。

例

次の表は、いくつかの主流の CPU アーキテクチャのレジスタの数を示しています。x86互換プロセッサでは、スタックポインタ ( ) は、その内容を操作するのに使用できる命令の数が限られているにもかかわらず、整数レジスタとしてカウントされることに注意してください。同様の注意事項は、ほとんどESPのアーキテクチャに適用されます。

以下に挙げたアーキテクチャはすべて異なりますが、ほとんどすべてが、ハンガリー系アメリカ人の数学者ジョン・フォン・ノイマンによって最初に提案されたフォン・ノイマン・アーキテクチャと呼ばれる基本的な配置になっています。また、 GPUのレジスタの数はCPU よりもはるかに多いことも注目に値します。

使用法

プロセッサで使用可能なレジスタの数と、それらのレジスタを使用して実行できる操作は、最適化コンパイラによって生成されるコードの効率に大きな影響を与えます。式ツリーのStrahler 数は、その式ツリーを評価するために必要なレジスタの最小数を示します。
