鉄道統合システム

レール統合システム（RIS、レールアクセサリシステム（RAS）、レールインターフェースシステム、レールシステム、マウント、ベース、ガンレール、または単にレール^[1]とも呼ばれる）は、通常、一定間隔のスロットを備えたバー状の直線ブラケット（つまり「レール」）を介して銃器アクセサリを取り付けるための標準化されたアタッチメントシステムの総称です。

レール システムは通常、銃のレシーバー、ハンドガード、またはフォア エンド ストックにねじで固定された金属またはポリマーのストリップで作られており、さまざまな位置に取り付けることができます。レール スロットが複数あることの利点は、各アイテムをユーザーの好みに合わせて最適な位置に調整できる可動位置があることと、照準器のアイ レリーフが異なるため、さまざまなアイテムをさまざまな位置に切り替えられることです。レール システムと一般的に互換性がある、またはレール システム用に設計された銃器アクセサリには、タクティカル ライト、レーザー サイト、垂直フォワード グリップ、望遠照準器、ホログラフィック サイト、反射照準器、バックアップアイアン サイト、バイポッド/三脚、スリング、銃剣などがあります。

銃器用の一般的なレールシステムには、ダブテールレール^{[2] [3]}（ワルシャワ条約機構レールとして知られるソビエト連邦の派生型を含む）、ウィーバーレール^[4]、ピカティニーレール、SOPMOD、KeyMod、M-LOK ^{[5] [6] [7] [8]}などがある。また、射撃スポーツでスリングやバイポッドを 取り付けるために使用される非軍事用のさまざまなデザインもあり、UITレール、ツァイスレール、フリーランドレールなどがある。

オリジナルのレールは、側面が切り込まれた隆起した金属ストリップで、蟻継ぎのデザインほど標準化されておらず、ハードウェアをスライドさせて圧縮のみで固定できるようにしていました。^[9]

レール システムは通常、武器のハンドガードやアッパー レシーバーに基づいています。現代のピストルでは、通常、銃身の下部にレール システムがあります。ライフルのレールは通常、上死点 (「12 時」) から始まり、他の一般的な配置は、下部 180° (「6 時」) と側面 90° (「3 時」と「9 時」) です。一部のレールは、90° の角度ではなく 45° の角度で斜めになっていますが、これはあまり一般的ではありません。45° の各角度位置に、ハンドガードの長さ全体または一部にわたって追加の取り付けレールまたは穴がある場合があります。

カラシニコフ ライフルでは、ワルシャワ レールは、後方から見るとレシーバーの左側に取り付けられています。より新しいバージョンでは、追加装備を取り付けるために、ライフルのハンドガードの側面にピカティニー スタイルのレールが追加されています。装備の更新により、一部のワルシャワ条約機構の武器では両方のスタイルが見られる場合があります。

現代設計の銃器には、追加改造ではなく、銃器本体にレールが組み込まれていることがよくあります。古い銃器では、レール部分を銃器に固定するために、穴を開けてねじ山を切る恒久的な改造が必要になる場合があります。これは、銃の照準器の部品を配置するためのダブテールスロットを削り出すよりも簡単です。

望遠照準器、反射照準器、ホログラフィック照準器、レッド ドット マグニファイア、暗視照準器、サーマル サイトなどの光学機器をアイアン サイトの間に配置できます。レール セクションには、機器の位置合わせを容易にするためにさまざまな高さのものが用意されており、元のアイアン サイトのインラインまたは照明付き光学機器のセンター ドット、リング、またはシェブロンの下に位置合わせできます。これはそれぞれ絶対または下 1/3 コ ウィットネスと呼ばれます。

高さの変化に加えて、レール ブラケットによってはさまざまな角度でオフセットされるものもあります。最も一般的なのは 22.5°、45°、90° で、アクセサリやバックアップの折りたたみ式アイアン サイトを銃の上部のライン サイトから外れるように配置したり、外側のプロファイル エッジのサイズを小さくしたりします。その後、元のサイトは、電子光学装置が故障した場合のバックアップになります。レール セクションは、武器に取り付けられたライトを前方に移動して、ライトが銃に直接当たって反射しないようにすることもできます。これにより、影ができることがあります。

レールのスペースの大きさにより、ユーザーが取り付ける各デバイスやツールの調整と個別の最適化が可能になります。設計が進歩するにつれて、スペースの大きさは配置スペースの実際のニーズを満たすようになりました。そのため、レール カバーやプロテクターを追加して、ギアや植物の葉に引っかかるのを防ぐことができます。

将来のレール システムには、射撃手を支援するために搭載される電子機器の増加に対応するために、バッテリーやその他の電気システムを搭載するオプションが備わっている可能性があります。これらのタイプのシステムの標準はまだ決定中です。その一例は、NATO 標準のNATO アクセサリ レールです。これは、ピカティニー レールの継続的な改良と標準化です。

ほとんどの RIS 機器は、最も一般的なレール システムの 1 つ以上と互換性があり、それらはすべて概ね類似しています。

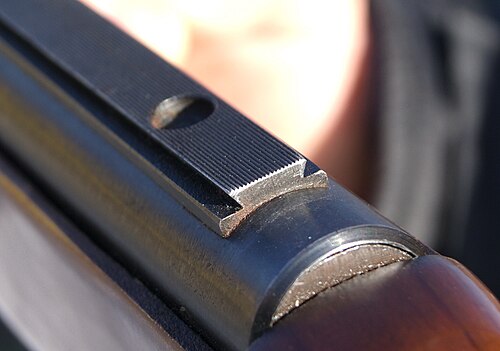

• ダブテールレール：最も初期のレールシステムの1つで、主に取り付けられたアクセサリのサイドユニットセットスクリューからの摩擦を利用して縦方向のずれを防止します。
• ワルシャワ条約機構レール:ソ連設計のダブテールレールのバリエーションで、ドラグノフ狙撃銃、RPG-7およびRPG-29グレネードランチャー、ならびにAKMおよびAK-74アサルトライフルの一部のバージョンとPKファミリー機関銃に光学機器( PSO-1およびUSP-1など)を素早く側面に取り付けることができる切り欠きが付いています。
• ウィーバーレール: ウィリアム・ラルフ・ウィーバー (1905-1975) が発明した、ダブテールレールの初期の改良設計。このシステムは民間市場で今でも人気があります。
• ピカティニーレール：ウィーバーレールから進化したミルスペックの標準化レールシステム。MIL-STD-1913としても知られるピカティニーレールは1990年代半ばにさかのぼり、非常に厳格な寸法と許容誤差の基準を持っています。ピカティニーのレールはウィーバーと非常によく似ていますが、スロット幅は0.206インチ（5.23 mm）で、スロットセンターの間隔は0.394インチ（10.01 mm）で一定です。多くのレールグラバーマウントアクセサリはどちらのタイプのレールでも使用できます。ピカティニーのロックスロット幅は0.206インチ（5.232 mm）で、スロットセンターの間隔は0.394インチ（10.008 mm）です。^[10]このため、ロックスロットを1つだけ使用するデバイスでは、ウィーバーデバイスはピカティニーレールに適合しますが、ピカティニーデバイスがウィーバーレールに適合しないことがあります。^[10]
• NATO アクセサリ レール:ピカティニー レールのメートル法標準化アップグレード。
• KeyMod :アクセサリを取り付けるためのピカティニーレールに代わるものとして VLTOR によって導入されたオープンソースの「ネガティブスペース」(中空スロット) デザイン (スコープマウントを除く)。
• M-LOK : Magpul IndustriesがKeyModに対抗するために導入した、無料でライセンス供与された「ネガティブ スペース」デザイン。

これらのシステムは、主に軍隊や銃器愛好家によって、武器の使い勝手を向上させるために使用され、オペレーターが武器を分解する必要なく、迅速かつ効率的にアクセサリを装着できます。ライフルの既存のハンドガードにねじ込むために穴が機械加工された小さなレール (20 mm が標準) などの基本システムは、わずか 25 ～ 40 米ドルです。より高度なシステムでは、多数のアクセサリを同時に取り付けることができ、200 米ドル以上かかる場合があります。

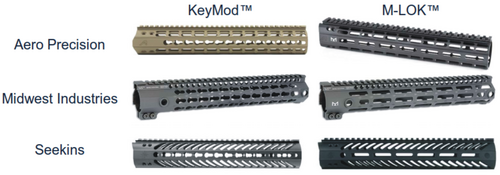

他のタイプのレール インターフェイスへのアダプターは、レガシーの問題に使用したり、手へのフィット感のためにレール システム全体の表面の質感、研磨性、および/または全体的な外周を変更したりするために使用されます。ダブテール、ウィーバー、ピカティニーはすべて外側または隆起した取り付け面ですが、M-LOK と KeyMod は滑らかな表面で、取り付けハードウェアを内部に配置するためにアセンブリにさまざまな標準とスタイルの穴が開けられています。これらのスタイルは両方とも、ハンドガードによく見られます。これらはすべて、これらのオブジェクトの取り付けと取り外しを大幅に容易にします。

アイテムはねじ付きボルトで固定される可能性があり、その場合はドライバーまたは六角レンチを使用する必要があります。工具不要のつまみねじまたはつまみナットには、ハードウェアとプレートをレールに対して一緒に引っ張るねじ付きクイック ディスコネクト レバーが付いている場合があります。銃器の反動時に、アクセサリがレールのその部分内でスライドする場合があります。これを避けるには、スライドを締めるときに、デバイスを配置スロット内で前方に移動し、ボルトの部分がレール スロットの垂直/前方部分に接するようにします。

20世紀後半までは銃器に特に普及していませんでしたが、軍や民間市場で使用されているほとんどの現代の銃器には、元の部品を置き換えることができるレール統合システムがあります。過去の設計と比較して現代の銃器にレールが普及しているのは、照準器などの付属品の人気が高まり、入手しやすくなったことが主な理由です。^[1]

レールが付いている最も一般的な武器は個別の銃器、特に長銃やサービスライフルであり、ライフル、カービン銃、サブマシンガン、個人防衛用武器、ショットガン、指定狙撃兵用ライフル、スナイパーライフル、分隊自動小銃などです。ただし、重機関銃、対物ライフル、ロケットランチャーなどの一部の大型または乗員が操作する武器も、互換性のためにレールが付くように設計または更新されています。弓矢、クロスボウ、エアソフトガン、ペイントボールマーカーなど、銃器ではない遠距離武器でも同様です。

HMGにはレールセクションと光学機器の取り付けオプションが組み込まれ、使用され始めています。民間のクローンライフルがこれを採用した主な武器ですが、クロスボウ、^[11]、 狩猟用ライフル、ショットガン、ハンドガンはレールセクションが取り付けられた状態で、または実際の銃器の一部として構造的に作られた状態で生産される場合があります。エアソフトガンやペイントボールのクローン武器にもレールが付いている場合があります。
