電話コネクタは、主にアナログ音声信号用の円筒形の電気コネクタの一種です。19世紀後半に電話交換機用に発明された電話コネクタは、ヘッドホン、スピーカー、マイクロフォン、ミキシングコンソール、電子楽器（エレキギター、キーボード、エフェクトユニットなど）といった有線オーディオ機器の接続に現在でも使用されています。オス型コネクタ（プラグ）はメス型コネクタ（ソケット）に嵌合しますが、他の用語が使われる場合もあります。

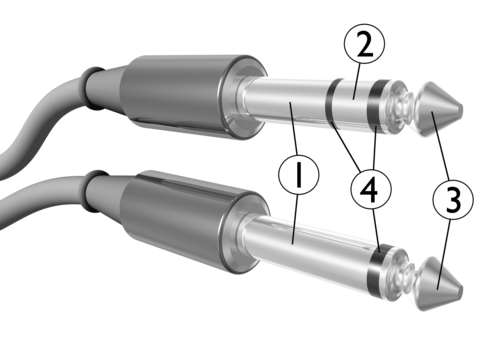

プラグには2～5個の電気接点があります。先端接点には溝が刻まれています。スリーブ接点は（導電性または絶縁性の）ハンドルに最も近い位置にあります。[ 1 ]接点は非導電性材料の帯によって互いに絶縁されています。先端とスリーブの間には0～3個のリング接点があります。電話コネクタは用途が多岐にわたるため、リングの数に応じてコネクタに名前を付けるのが一般的です。
スリーブは通常、チップ部およびリング部における信号の共通接地基準電圧または帰還電流として機能します。そのため、伝送可能な信号の数は接点数よりも少なくなります。
スリーブの外径は、標準サイズのコネクタでは6.35ミリメートル（1/4インチ）、ミニコネクタでは3.5ミリメートル（1/8インチ）、サブミニコネクタではわずか2.5ミリメートル（1/10インチ）です。リングは通常、スリーブと同じ直径です。
1902 年のInternational Library of Technology では、単にメス コネクタをジャック、オス コネクタをプラグと呼んでいます。 [ 3 ] 1989 年のSound Reinforcement Handbook では、メス コネクタを電話ジャック、オス コネクタを電話プラグと呼んでいます。[ 4 ] BBCで働いていた Robert McLeish は、 2005 年の著書Radio Productionで、メスコネクタをジャックまたはジャック ソケット、オス コネクタをジャック プラグと呼んでいます。[ 5 ] 2007 年のAmerican Society of Mechanical Engineersでは、コネクタの接点の性別に関係なく、より固定された電気コネクタがジャックで、より固定されていないコネクタがプラグであるとしています。[ 6 ] 1975 年にInstitute of Electrical and Electronics Engineersも規格を作成しましたが、1997 年に撤回されました。[ 7 ]
電話コネクタの用途から、オーディオジャック、ヘッドホンジャック、ステレオプラグ、マイクジャック、AUX入力など、さまざまな名称が付けられています。オーディオエンジニアの間では、よく使われる別のオーディオコネクタであるXLRと区別するために、単に「1/4インチ」と呼ばれることもあります。これらの名称のバリエーションは、3.5mmコネクタにも使われており、ミニフォン、ミニステレオ、ミニジャックなどと呼ばれています。
RCAコネクタは形状が異なりますが、紛らわしいことにフォノプラグやフォノジャック（または英国ではフォノソケット）という似たような名前が付けられています。3.5mmコネクタは、コネクタメーカーの命名法[ 8 ] とは異なり、ミニフォノと呼ばれることもあります。[ 9 ]
また、電話ジャックや電話プラグという言葉が、 RJ11規格や、有線電話を壁のコンセントに接続する様々な旧式の電話ソケットやプラグを指す場合もあるため、混乱が生じる。
オリジナルの1/4インチ(6.35 mm)バージョンは、最初の電話交換機が設置された 1877 年ボストン[ 10 ]または、ジョージ W. コイによって作成された最初の商用手動電話交換機に初期の交換機が使用された1878年ニューヘイブンにまで遡ります[ 11 ] [ 12 ] [ 13 ] [ 14 ] 。
チャールズ・E・スクリブナーは、スプリングジャックスイッチを使用して交換機の操作を容易にするために、1878年に特許[ 15 ]を出願しました。このスイッチでは、バネで押された導電性レバーが通常は一方の接点に接続されています。しかし、導電性プラグ付きのケーブルが穴に挿入され、そのレバーに接触すると、レバーが回転して通常の接続が切断されます。このレセプタクルは、ポケットナイフに似ていることからジャックナイフと呼ばれていました。[ 16 ]これが、レセプタクルをジャックと呼ぶようになった起源と言われています。スクリブナーは、レバーを取り除いて現代のコネクタに似た特許[ 17 ]を1880年に出願し、1882年に出願された後続の特許[ 18 ] [ 19 ]で交換機の設計を改良しました。
ヘンリー・P・クラウセンは1901年に電話交換機プラグの改良構造に関する特許[ 20 ]を出願し、今日でもオーディオ機器で使用されている1/4インチTSフォームを採用した。
ウェスタン・エレクトリック社はベルシステムの製造部門であり、電話ジャックやプラグなど、後に米軍を含む他の産業で採用されたエンジニアリング設計のほとんどを考案または改良した。
1907年までに、ウェスタン・エレクトリックは、次のようなさまざまな目的のために数多くのモデルを設計しました。[ 21 ]
1950年までに、主なプラグ設計は以下の2種類でした。
現代のデザインの多くは、それらの初期バージョンから派生したものである。
ウェスタン・エレクトリック社製プラグの米軍仕様は、当初MIL-P-642修正第1号で規定され、以下のものが含まれていた。

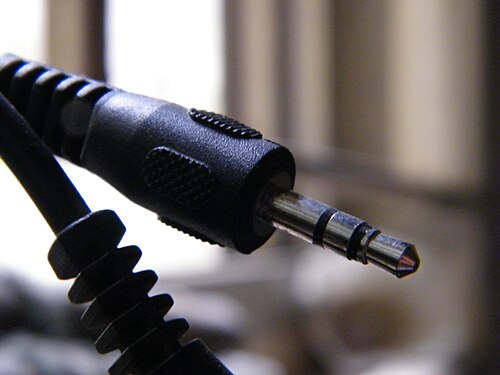

3.5 mm またはミニチュアサイズは、もともと 1950 年代にトランジスタ ラジオのイヤホン用の 2 芯コネクタとして設計され、今日でも標準として使用されています。[ 24 ]オリジナルの約半分のサイズのこのバージョンは、ソニー EFM-117J ラジオ (1964 年発売) で普及し、[ 25 ] [ 26 ]ポータブル アプリケーションで今でもよく使用されており、長さは15 ミリメートル (0.59インチ)です。3 芯バージョンは、1979 年にウォークマンに採用されて非常に人気になりました。これは、以前のトランジスタ ラジオとは異なり、これらのデバイスには独自のスピーカーがなく、ヘッドホンを接続して聴くのが一般的だったためです。0.141 インチのミニチュア電話ジャックの EIA 規格もあります。
2.5 mm またはサブミニチュアサイズも同様に小型携帯電子機器で普及しました。初期のポータブルテープレコーダーでは、リモートコントロールのオン/オフスイッチ用に 3.5 mm マイクジャックの隣によく見られました。このような機器に付属のマイクにはオン/オフスイッチがあり、3.5 mm と 2.5 mm の両方のプラグを備えた 2 ピンコネクタを使用していました。また、壁面アダプタからの低電圧 DC 電源入力にも使用されました。後者の役割では、すぐに同軸DC 電源コネクタに置き換えられました。2.5 mm 電話ジャックは、携帯電話のヘッドセットジャックとしても使用されています ( §モバイルデバイスを 参照)。

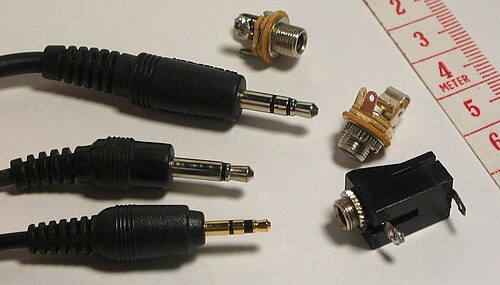

1/8インチと1/10インチのサイズは、それぞれ約3.5mmと2.5mmですが、これらの寸法は概算値にすぎません。 [ 27 ]すべてのサイズは、 2導体（アンバランスモノラル）と3導体（バランスモノラルまたはアンバランスステレオ）バージョンで容易に入手できます。
3.5 mm プラグとジャックの 4 導体バージョンは、 特定の用途で使用されます。4 導体バージョンは、コンパクトビデオカメラやポータブルメディアプレーヤーでよく使用され、ステレオサウンドとコンポジットアナログビデオを提供します。また、一部のラップトップコンピュータやほとんどの携帯電話[ 28 ]、およびYaesu 製の一部のハンディアマチュア無線トランシーバー[ 29 ]で、ステレオオーディオ、マイク、メディア再生、通話、音量、および/または仮想アシスタントの制御の組み合わせにも使用されます。一部のヘッドホンアンプでは、バランス型ステレオヘッドホンを接続するために使用されています。バランス型ステレオヘッドホンでは、チャンネルが共通のグランドを共有しないため、オーディオチャンネルごとに 2 つの導体が必要です。[ 30 ]
1940年代までに、放送ラジオ局はスタジオ全体にオーディオをパッチするために、Western Electric Code No. 103 プラグと対応するジャックを使用していた。このコネクタは、ラジオネットワークの専用電話回線を介してオーディオ番組を配信するためのAT&Tの Long Line 回線で使用されていたため、採用された。これらのパッチパネルが大きなスペースを必要とするため、業界は 1940 年代後半に 3 芯プラグとジャックに切り替え始め、WE Type 291 プラグと WE Type 239 ジャックを使用するようになった。Type 291 プラグは、標準のタイプ 110 スイッチボードプラグの代わりに使用された。これは、この TRS プラグの大きな電球状の形状の位置により、プラグの挿入と取り外しの際に、両方のオーディオ信号接続が短時間短絡してしまうためである。Type 291 プラグは、先端が短いため、この問題を回避している。[ 31 ]
プロフェッショナルオーディオおよび電気通信業界では、商標名に関連付けられた直径0.173インチ（4.4mm ）のプラグが使用されています。 Bantam、TT、Tini-Telephone、Tini-Tel。これらは標準のEIA RS-453/IEC 60603-11 1/4インチジャックとは互換性がありません。直径がわずかに小さいことに加えて、形状もわずかに異なります。 [ 32 ] 3芯TRSバージョンはバランス信号を処理でき、プロのオーディオ設備で使用されています。6.35 mm (1/4インチ) ジャックほど多くの電力を処理できず、信頼性も劣りますが、 [ 33 ] Bantamコネクタは、限られたスペースに多数のパッチポイントが必要なレコーディングスタジオやライブサウンドアプリケーションのミキシングコンソールやアウトボードパッチベイで使用されています。 [ 32 ] Bantamプラグの形状がわずかに異なるため、差し込んだときにショートする可能性も低くなります。

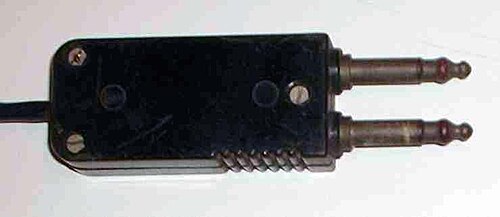

通信業界で「310コネクタ」として知られる2ピンバージョンは、中心間隔5/8インチ（16 mm）の2つの1/4インチ電話プラグで構成されています。ソケットバージョンは、プラグ本体が大きすぎなければ通常の電話プラグで使用できますが、プラグバージョンは、中心間隔5/8インチの2つのソケット、または十分に小さい本体のラインソケットにのみ適合します。これらのコネクタは、 DS1回線用の「DSX」パッチパネルで、電話会社の中央局で現在でも使用されています。同様のタイプの3.5 mmコネクタは、機内エンターテイメントシステムの一部として、古い航空機の肘掛けによく使用されています。2つのモノラルジャックのいずれかにステレオプラグを差し込むと、通常は片耳にしか音声が出力されません。アダプタが利用可能です。
20世紀の高インピーダンスモノラルヘッドホン、特に第二次世界大戦中の航空機で使用されたヘッドホンには、短いバレル型の電話プラグが使用されていました。これらは現在では希少となっています。通常のプラグを短いソケットに差し込むことは物理的に可能ですが、短いプラグは通常のソケットにしっかりと固定されず、チップ回路も完成しません。
直径と長さの両方において、あまり一般的ではないサイズも一部のメーカーから入手可能で、公共建築物における火災安全通信用の内径0.210インチ（5.3mm ）ジャックのように、適合するコネクタの入手可能性を制限したい場合に使用されます。[ a ]
電話コネクタは、デスクトップコンピュータ、楽器の増幅装置[ 35 ]、ライブオーディオおよび録音機器[ 36 ] [ 37 ]などの一部の分野では標準的なコネクタタイプとして残っていますが、多くのスマートフォンから削除されています[ 38 ] 。
デジタルオーディオは現在では一般的であり、 USBサウンドカード、USBヘッドホン、Bluetooth、サウンド内蔵ディスプレイコネクタ（DisplayPortやHDMIなど）を介して伝送されることがあります。デジタルデバイスには内蔵スピーカーやマイクが搭載されている場合もあります。そのため、電話コネクタは、特に薄型のモバイルデバイスでは、冗長でスペースの無駄遣いとみなされることがあります。また、 1メートルまでの防水性能を持つ薄型表面実装ソケットも存在しますが[ 39 ] 、ソケットを完全に削除することで防水性が向上します[ 40 ]。
中国の携帯電話メーカーは、電話ソケットを使用しないことにいち早く着目しました。最初は2012年7月のOppoのFinder（ micro-USBヘッドホンが同梱され、 Bluetoothヘッドホンにも対応）で、続いて2014年のVivoのX5Max、2016年4月のLeEco 、 2016年9月のLenovoのMoto Zが続きました。 [ 41 ] 2016年9月のAppleのiPhone 7の発表では、ソケットが削除されたことで当初はSamsungやGoogleなどの他のメーカーから嘲笑され、最終的に彼らも追随しました。[ 42 ]ソケットは、一部のタブレットや薄型ノートパソコン（例えば、2020年のLenovo Duet ChromebookやAsus Zenbook 13など）にも搭載されていません。[ 43 ]
米軍は、直径9/32インチ（0.281インチ、7.14mm）および1/4インチ（0.25インチ、6.35mm ）のプラグを含む、さまざまな電話コネクタを使用しています。[ 44 ]
商用および一般航空（GA）用の民間航空機用ヘッドセットには、通常、一対の電話コネクタが使用されます。ヘッドホンには、標準的な1/4インチ（6.3mm ）の2芯または3芯プラグ（タイプPJ-055）が使用されます。マイクには、より小型の3/16インチ（0.206インチ、5.23mm ）径の3芯プラグ（タイプPJ-068）が使用されます。
軍用機や民間ヘリコプターには、U-174/U (Nexus TP-101) [ 45 ]と呼ばれる別のタイプがあり、 U-93A/U (Nexus TP-102) [ 46 ]や Nexus TP-120 [ 47 ]とも呼ばれています。これらはUS NATOプラグとしても知られています。直径0.281インチ (7.1 mm)のシャフトに 4 つの導体があり、ヘッドホン用に 2 つ、マイク用に 2 つが使用できます。また、U-384/U (Nexus TP-105) も使用されており、これは U-174/U と同じ直径ですが、わずかに長く、導体が 4 つではなく 5 つあります。[ 48 ] [ 49 ]
紛らわしいほどよく似た4芯の英国製コネクタ、タイプ671（10H/18575）があり、直径がわずかに大きい7.57 mm（0.298インチ）[ 50 ]で、多くの英国軍用機のヘッドセットに使用されており、英国NATOコネクタまたは欧州NATOコネクタと呼ばれることが多い。[ 51 ]
最も一般的な構成では、設計の当初の意図に沿って、オスプラグがケーブルに接続され、メスソケットが機器に取り付けられます。さまざまなケーブルサイズに適したプラグ、直角プラグ、さまざまな価格帯のプラグとソケットの両方、スピーカー接続を目的とした特定のヘビーデューティー1/4インチバージョンでは最大15アンペアの電流容量など、非常に多くの種類のラインプラグとパネルソケットが利用可能です。[ 52 ]
電話プラグとその対応するソケットの一般的な用途は以下のとおりです。

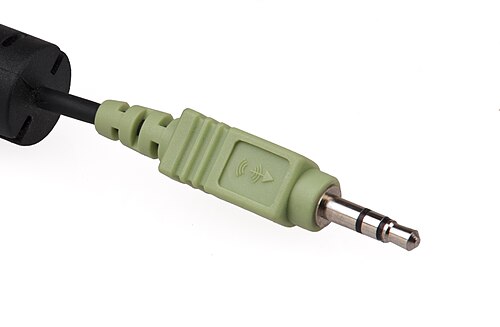

パーソナルコンピュータには、マザーボードに搭載されている一般的な統合サウンドハードウェア、または挿入可能なサウンドカードのいずれかから、 入出力用の3.5mmソケットがいくつでも搭載されています。 1999年版PCシステム設計ガイドの3.5mm TRSソケットの色分けは一般的で、マイクにはピンク、ライン入力には水色、ラインレベルにはライムが割り当てられています。AC'97とその後継である2004年のIntel High Definition Audioは広く採用されている仕様で、物理的なソケットは必須ではありませんが、ジャック検出機能を備えた2つのポートのピン割り当てを持つフロントパネルコネクタの仕様を提供しています。フロントパネルには、ヘッドホン用のステレオ出力ソケットと（やや少ないですが）マイク用のステレオ入力ソケットが一般的にあります。バックパネルには、ライン出力、マイク、ライン入力用のソケットが最も一般的で、複数のサラウンドサウンド出力用のソケットはあまり一般的ではありません。ノートパソコンやタブレットは、サイズ制限のため、デスクトップよりもソケットの数が少ない傾向があります。
一部のコンピュータには、モノラルマイク用の3.5mm TRSソケットが搭載されており、 リングに5Vのバイアス電圧を供給してエレクトレットマイクの内蔵バッファアンプに電力を供給します が、詳細はメーカーによって異なります。[ 53 ] Apple PlainTalkマイクソケットは、 3.5mmライン入力または先端にアンプの電源を供給する細長い3.5mm TRSプラグを受け入れる歴史的なバリエーションです。
最新のコンピューター、特にノートパソコンには、3.5mm TRRSヘッドセットソケットが搭載されているものがあり、これは電話用ヘッドセットと互換性があり、通常のヘッドホンやマイクのアイコンではなく、ヘッドセットのアイコンで識別できます。これらは主にVoIP（Voice over IP）で使用されます。
5.1 サラウンド サウンドを出力するサウンド カードには、フロント左右、サラウンド左右、センター、サブウーファーの 6 チャンネルに対応する 3 つのソケットがあります。ただし、Creative Labs の 6.1 および 7.1 チャンネル サウンド カードは、1 つの 3 芯ソケット (フロントスピーカー用) と 2 つの 4 芯ソケットを使用します。[ b ]これは、サウンド カードに追加のソケットを必要とせずに、リア センター (6.1) またはリア左右 (7.1) チャンネルに対応するためです。
一部のポータブルコンピュータには、3.5 mm TRS/ TOSLINK複合ジャックがあり、TRS コネクタを使用したステレオオーディオ出力、または適切な光アダプタを使用した TOSLINK (ステレオまたは 5.1 Dolby Digital / DTS ) デジタル出力をサポートしています。ほとんどの iMac コンピュータには、このデジタル/アナログ複合出力機能が標準で備わっており、初期の MacBook には、アナログ/デジタルオーディオ入力用と出力用の 2 つのポートがありました。入力のサポートは、後のさまざまなモデルで廃止されました[ 54 ] [ 55 ]
6.35 mm ( 1/4インチ) 電話ジャックの当初の用途は手動電話交換機でした。[ 56 ]これらの電話プラグにはさまざまな構成があり、5 つ以上の導体を収容できるものや、いくつかの先端形状のものがありました。これらの多くの種類の中で、丸い先端形状の 2 導体バージョンだけが異なるメーカー間で互換性があり、これが最初にマイクロフォン、エレキギター、ヘッドホン、スピーカー、その他のオーディオ機器で使用するために採用された設計でした。
ステレオヘッドホンで使用するために6.35mmプラグの3芯バージョンが 導入された際、アンプの右チャンネルの短絡を避けるため、ステレオプラグのみを受け入れるジャックを製造できるように、先端の形状がより鋭利にされました。この試みは既に放棄されており、現在では、バランス接続かアンバランス接続か、モノラル接続かステレオ接続かに関わらず、すべてのプラグが同じサイズのソケットに適合するのが慣例となっています。 現在では、モノラル接続かステレオ接続かを問わず、ほとんどの6.35mmプラグは元のステレオプラグの形状になっていますが、丸みを帯びたモノラルプラグもまだ製造されています。ステレオミニチュアプラグとサブミニチュアプラグの形状は、常に同じサイズのモノラルプラグと同一です。
この物理的適合性の結果は以下のとおりです。
この短絡の可能性を認識する機器は、例えば次のようなことを可能にします。
リング数がさらに多いデバイスの中には、リング数が少ない反対のデバイスと下位互換性があるものや、損傷を引き起こすものがあるかもしれません。たとえば、 TRRSヘッドセット（マイク付きステレオヘッドホン）を受け入れる3.5mm TRRSソケットは、標準のTRSステレオヘッドホンと互換性があることが多く、マイク信号を期待する接点が単にグランドに短絡され、信号がゼロになります。逆に、これらのTRRSヘッドセットはTRSソケットに接続できますが、その場合、マイクは機能しませんが（マイクの信号接点が切断されます）、スピーカーは機能する可能性があります。[ 57 ]
過去には、6.35 mm (1/4 インチ) 電話コネクタのリング導体とその両側の絶縁部分の寸法（長さ）や、異なるメーカーや世代のソケットにおける導体の幅に関して標準化がなされていなかったため、 異なるメーカーのプラグとソケット間で互換性の問題が発生することがあります。その結果、ソケット内の接点が電話コネクタのリング接点とスリーブ接点を短絡（ブリッジング）してしまう可能性があります。
ステレオ音声入出力付きの映像機器では、 3.5mm TRRSコネクタが使用されることがあります。このコネクタには、長さが15mm（0.59インチ）と17mm （0.67インチ）の2種類があり、互換性がありません。間違った種類のコネクタを使用すると、機器が正常に動作しないだけでなく、物理的な損傷を引き起こす可能性もあります。
長い方の プラグ（17mm）を短い方のプラグ（15mm）用に設計されたコンセントに完全に差し込もうとする と、コンセントが破損する恐れがあり、コンセントのすぐ後ろにある電子機器も損傷する可能性があります。ただし、プラグを部分的に差し込むだけであれば問題ありません。先端／リング／リング間の距離はどちらのタイプも同じです。
長いコネクタ用に設計されたソケットに短いプラグを差し込むと、しっかりと固定されず、信号経路の誤りや機器内部での短絡が発生する可能性があります（例えば、プラグの先端がレセプタクル内部の接点（先端/リング1など）を短絡させる可能性があります）。
より短い15mm TRRSタイプはより一般的で、標準的な3.5mm TRSおよびTSコネクタと物理的に互換性があります。
多くの小型ビデオカメラ、ノートパソコン、レコーダー、その他の民生機器は、 マイクをシステムに接続するために3.5mmマイクコネクタを使用しています。これらは次の3つのカテゴリに分類されます。
旧型の携帯電話やスマートフォンでは、3芯（TRS）または4芯（TRRS）の2.5mm および3.5mmジャックが一般的でした。これらは、モノラル（3芯）またはステレオ（4芯）の音声出力とマイク入力、そして信号（例えば、ボタンを押して通話に応答する）を提供していました。これらは、ハンズフリーヘッドセットとステレオヘッドホンの両方に使用されています。
3.5mm TRRS（ステレオ＋マイク）ソケットはスマートフォン で特に普及し、2006年以降、ノキアなどが採用しています。互換性の項で述べたように、標準的な3.5mmステレオヘッドホンと互換性がある場合が多くあります。多くのコンピューター、特にノートパソコンには、スマートフォン向けヘッドセットと互換性のあるTRRSヘッドセットソケットも搭載されています。
TRRSコネクタの4本の導線は、メーカーによって用途が異なります。3.5mm プラグはどのソケットにも機械的に差し込むことができますが、電気的には互換性のない組み合わせが多くあります。例えば、TRRSヘッドホンをTRSヘッドセットソケットに差し込んだり、TRSヘッドセットをTRRSソケットに差し込んだり、あるメーカーのTRRSヘッドホンを別のメーカーのTRRSソケットに差し込んだりすると、正しく動作しないか、まったく動作しない場合があります。モノラル音声は通常動作しますが、ステレオ音声やマイクが動作しない、または一時停止/再生コントロールが無効になる場合があります。これは、iPhone用のコントロール付きヘッドホンをAndroidデバイスで使用しようとした場合、またはその逆の場合によく見られる現象です。
よく見られる2つの異なる形状がある。どちらもステレオコネクタと同様に、左オーディオ端子をチップに、右オーディオ端子を最初のリングに配置する。両者の違いは、マイクとリターン端子の配置にある。
OMTP規格では、スリーブにグランドリターンを、2 番目のリングにマイクを配置します。[ 58 ]これは、中国の国家規格 YDT 1885–2009 として承認されています。西側では、古い Nokia の携帯電話、古いSamsung のスマートフォン、一部のSony Ericsson の電話など、古いデバイスで主に使用されています。[ 59 ]これは、中国市場向けの製品で広く使用されています。[ 60 ] [ 61 ]この配線を使用するヘッドセットは、リング間に黒いプラスチックのセパレーターがあることで示される場合があります。[ 62 ] [ 61 ]
CTIA / AHJ規格ではこれらの接点を反転させ、マイクをスリーブに取り付けます。これは Apple のiPhoneラインで6SおよびSE (1st)まで使用されていました。西側では、これらの製品により事実上の TRRS 規格となりました。[ 63 ] [ 64 ] [ 65 ]現在では、 HTCデバイス、最近のSamsung、Nokia、Sony の携帯電話などで使用されています。この規格の欠点は、デバイスの本体が金属製で、スリーブにフランジがあり本体に接触している場合、マイクがグランドに短絡してしまうことです。この配線を使用するヘッドセットは、リングの間に白いプラスチックのセパレータが付いていることで識別されることがあります。[ 62 ] [ 61 ]
CTIA ヘッドセットを OMTP デバイスに接続すると、グランドが欠落しているため、スピーカーが逆位相で直列に接続されます。これにより、歌手が中央に配置されている一般的なポピュラー音楽の録音では、歌手の声が聞こえなくなります。メイン マイクのボタンを押し続けると、マイクが短絡してグランドが復元され、正しい音が聞こえる場合があります。[ 61 ]
4極3.5mm コネクタは、1993年に初版が発行された日本規格JEITA/EIAJ RC-5325A「4極ミニチュア同心プラグ及びジャック」で定義されています。[ 78 ] 3極3.5mm TRSコネクタはJIS C 6560で定義されています。JIS C 5401およびIEC 60130-8も参照してください。
AppleのiPod Shuffle 2Gは、TRRSソケットをオーディオだけでなく、ドック接続時のUSB経由の充電や同期にも再利用している。[ 79 ]
USB Type-C ケーブルおよびコネクタ仕様では、ヘッドセットで使用するためにUSB-Cジャックから4 極 TRRS ジャックへのマッピングが規定されており、CTIA および OMTP (YD/T 1885–2009) モードの両方をサポートしています。[ 80 ]一部のデバイスは多くのジャック規格を透過的に処理し、[ 81 ] [ 82 ]ハードウェア実装がコンポーネントとして利用可能です。[ 83 ]これは、スリーブと 2 番目のリングに電圧を印加して配線を検出することによって実現される場合があります。その後、最後の 2 つの導体を切り替えることで、一方の規格で作られたデバイスをもう一方の規格で作られたヘッドセットで使用できるようになります。[ 84 ]
3.5 mm コネクタ用の TRRRS 規格は ITU-T によって開発されました。[ 85 ] P.382 (旧 P.MMIC) と呼ばれるこの規格は、5 芯のソケットとプラグ構成の技術要件とテスト方法を概説しています。TRRS 規格と比較すると、TRRRS は 1 つの追加の導体を備えており、2 つ目のマイクを接続したり、オーディオアクセサリに電源を供給したりするために使用できます。
P.382 では、準拠するソケットとプラグが従来の TRRS および TRS コネクタとの下位互換性を持つことが求められています。したがって、P.382 準拠の TRRRS コネクタは、新製品で使用する際にシームレスな統合を可能にする必要があります。TRRRS コネクタは、アクティブ ノイズ キャンセリング、バイノーラル録音など、デュアル アナログ マイク ラインをホスト デバイスに直接接続できるオーディオ アプリケーションを可能にします。これは、Xperia Z1、Xperia XZ1、Xperia 1 II以降のSony 製携帯電話で一般的に使用されていました。
JEITA RC-8141Cに準拠した4.4mmコネクタ用の別のTRRRS規格が 2015年に導入され、バランスオーディオ接続、特にヘッドホンケーブルに使用されます。このコネクタはしばしばペンタコンコネクタは、日本ダイクス（NDICS）のブランド名にちなんで名付けられました。ソニーのSignatureシリーズのM1ZHD 820ゼンハイザー製品使用されています。 [ 86 ] [ 87 ]

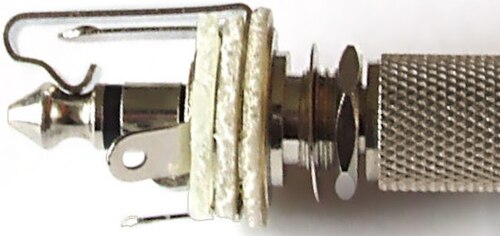

パネルに取り付けられるジャックには、スイッチ接点が含まれている場合があります。最も一般的なのは、モノラルジャックに1つのノーマルクローズ（NC）接点が備わっていることです。この接点は、ソケットにプラグが挿入されていないときはチップ（活線）接続部に接続され、プラグが挿入されると切断されます。ステレオソケットには通常、このようなNC接点が2つあり、1つはチップ（左チャンネル）、もう1つはリングまたはカラー（右チャンネル）用です。一部のジャックには、スリーブにもこのような接点があります。この接点は通常グランドであるため、信号切り替えにはあまり役立ちませんが、ジャックが使用中であることを電子回路に知らせるために使用できます。あまり一般的ではありませんが、ジャックにはノーマルオープン（NO）接点や切り替え接点が備わっている場合や、スイッチ接点がコネクタ信号から絶縁されている場合もあります。
これらの接点の本来の目的は電話交換機でのスイッチングであり、その方式には多くのパターンがありました。コネクタ接点から分離された2組の切り替え接点が一般的でした。より最近の方式では、各信号経路に1つのNC接点がコネクタ接点に内部的に接続されていますが、これはヘッドホンジャックとしての使用に由来しています。多くのアンプや電子オルガンなどの機器には、使用時にスピーカーを切り離すヘッドホンジャックが備えられています。これはこれらのスイッチ接点によって実現されています。また、他の機器では、ヘッドホンが接続されていないときにダミーロードが設けられています。これもこれらのNC接点によって容易に実現できます。
これらの接点には他にも用途が見つかっています。その一つは、ミキシングコンソールの信号経路を遮断してエフェクトプロセッサーを挿入することです。これは、ステレオジャックのNC接点の一つを使ってチップとリングを接続し、プラグが挿入されていないときにバイパス状態にすることで実現されます。同様の仕組みは、パッチパネルのノーマライゼーションにも使用されています（パッチパネル§ ノーマライゼーションを参照）。
3.5mmまたは2.5mmジャックをDC電源入力コネクタとして使用する場合 、外部電源が接続されるたびに内部バッテリーを切り離すためのスイッチ接点を使用することで、バッテリーの誤った充電を防ぐことができる。
別途電源スイッチを設ける必要がないように、ほとんどの電池式ギターエフェクトペダルには標準的なステレオジャックが採用されています。内蔵バッテリーのマイナス端子はジャックのスリーブ接点に接続されています。ユーザーが2芯（モノラル）プラグを差し込むと、スリーブとリング間の短絡によって内蔵バッテリーがユニットの回路に接続され、信号ケーブルの挿入または取り外しに応じて自動的に電源がオンまたはオフになります。
コネクタアセンブリは通常、1本以上の空洞ピンと1本の固体ピンで構成されます。ジャックは、絶縁材で隔てられたピンで組み立てられます。
変色したコネクタや、厳密な公差で製造されていないコネクタは、接続不良の原因となる可能性があります。[ 88 ]コネクタの表面材質によっては、変色したコネクタは研磨剤（真鍮接点の場合が一般的）または接点洗浄剤（メッキ接点の場合）で洗浄できます。[ 88 ]
数多くのジャック構成が使用されてきたが、単純なモノラルおよびステレオジャック（例AおよびB）が最も一般的である。[ 89 ]
電話コネクタを使用してバランスオーディオ接続を行う場合、2本の導線はモノラル信号の差動バージョンに使用されます。ステレオシステムで右チャンネルに使用されるリングは、代わりに反転入力に使用されます。
スペースが限られている場合、TRSコネクタはXLRコネクタよりもコンパクトな代替手段となるため、小型のオーディオミキシングコンソールでよく使用されています。
バランス型マイク入力に使用されるTRSコネクタのもう一つの利点は、TSフォーンジャックを使用した標準的なアンバランス信号ケーブルをそのまま接続できることです。リング接点の反転入力は、プラグ本体に接触すると正しく接地されます。
非スイッチング式の電話コネクタを使用してバランスオーディオ接続を行う場合、プラグの挿入時または取り外し時にソケットがプラグの先端とリングを接地し、接地は最後に行われます。これにより、ハムノイズ、パチパチ音、ポップノイズが発生し、出力が短時間またはプラグが半分差し込まれたままになっている場合はより長時間短絡状態になるため、出力に負荷がかかる可能性があります。
この問題は、XLR やゲージ B [ 96 ]を使用した場合には発生しません。ゲージ Bは直径 0.25 インチ (6.35 mm) ですが、先端が小さく、リングが凹んでいるため、ソケットの接地接点がプラグの先端やリングに接触することはありません。このタイプはバランスオーディオ用に設計されており、元々は電話交換機のコネクタで、放送、電気通信、および監視対象の常時回路がコネクタの挿入または取り外しによって中断されないことが不可欠な多くのプロフェッショナルオーディオアプリケーションで今でも一般的です。ゲージ Bプラグで使用されているこのテーパー形状は、PJ-068 や Bantam プラグを含むさまざまな直径のジャックコネクタの航空および軍事アプリケーションでも見られます。家庭用および業務用アプリケーションで使用され、この記事の大部分で説明されているより一般的なストレートサイドプロファイルは、ゲージ Aとして知られています。
あるいは、一部のスイッチ付きオーディオジャックには、プラグが完全に挿入されたときにのみ作動する絶縁スイッチが内蔵されています。[ 97 ]これは、たとえば、完全に挿入されたときにのみ作動する双極双投スイッチを介してコネクタを配線することによって、挿入の問題を回避するために使用できます。またはたとえば、スイッチが、プラグが完全に挿入されたときにオーディオを徐々に上げ、完全に挿入されていないときにオーディオをミュートする回路を制御することによって使用できます。
3本の導体を持つ電話コネクタは、アンバランスオーディオパッチポイント（またはインサートポイント、あるいは単にインサート）としてもよく使用され、多くのミキサーでは出力がチップに、入力がリングにあります。これは、チップセンド、リングリターンと表現されることが多いです。[ c ]古いミキサーや一部のアウトボード機器[ d ]には、リングセンド、チップリターンのアンバランスインサートポイントがあります。[ e ]
多くの実装では、パネルソケット内のスイッチ接点は、パッチポイントにプラグが挿入されていないときに送信とリターン間の回路を閉じるために使用されます。送信機能とリターン機能を単一の1/4インチTRSコネクタで組み合わせることで、送信用とリターン用にそれぞれ1つずつ、合計2つのジャックが必要となる挿入ジャックフィールドに必要なスペースを半分に減らすことができます。[ f ]
一部の3芯TRSフォンプラグでは、このコンセプトを拡張し、モノラルフォンプラグを最初のクリック位置まで部分的に挿入した状態でも、先端部を信号経路に接続し、断線させないように設計された特殊なフォンジャックが使用されています。標準的なTRSコネクタも同様の方法で使用できますが、その効果はまちまちです。
モジュラーシンセサイザーなどの非常に小型の機器では、 パッチポイントとして3.5mm TSフォンコネクタが使用されています。
