同軸電源コネクタ

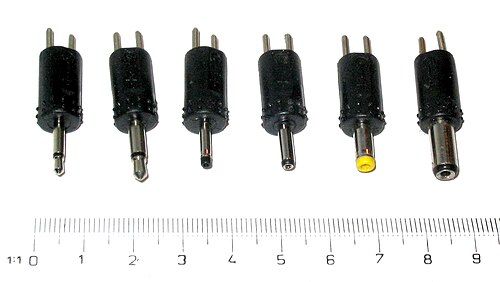

同軸電源コネクタは、民生用電子機器などの超低電圧デバイスを外部電源に接続するために使用される電力コネクタです。バレル コネクタ、同心バレル コネクタ、またはチップ コネクタとも呼ばれるこれらの小さな円筒形コネクタには、さまざまなサイズがあります。

バレル プラグコネクタは、電源の二次側とデバイスを接続するためによく使用されます。これらのジャックの一部には、通常閉じているスイッチが組み込まれており、外部電源が接続されると、スイッチによって内部バッテリーを切断できます。

バレル コネクタのコネクタ ペアは、「プラグ」と「レセプタクル」という用語で定義されます。レセプタクルは、米国では「ソケット」または「ジャック」と呼ばれることが多いです。レセプタクルは、パネルに取り付けられている場合と、回路基板に取り付けられている場合があります。プラグはケーブル上に取り付けられています。一部のインライン レセプタクルもケーブルに取り付けられています。

電源は、通常、プラグからレセプタクルに供給されます。1 つのインライン レセプタクルが複数のプラグに広がるケーブルが用意されているため、1 つの電源で多くのデバイスに電源を供給できます。プラグを使用すると、短いスタブであってもケーブルが必要になるため、一部の電源では、このケーブルを避けるために、代わりにパネルに取り付けられたレセプタクルが使用されています。このような場合のケーブルは、両端にプラグが付いていますが、レセプタクルが 2 つ付いたケーブルやアダプタはあまり普及していません。

プラグの外側の端子は金属製で円筒形をしており、2 つの接点のうちの 1 つを構成しています。2 つ目の内側の接点は中空の金属製の円筒形で、対応するソケットにピンを挿入できるように作られています。内側と外側のバレルは絶縁層で分離されており、プラグの挿入時または取り外し時に短絡が発生しないように、先端が広がっています。

外側の端子は通常GNDピンで、内側の端子はV _n+で、電圧供給ピンです。ここで、n電圧は 5V、12V、24V などです。

このあまり一般的ではないタイプのプラグはメス型に似ていますが、中央のピンはオス型です。

通常、メス型プラグを接続するために、ソケットの側面にバネ式の接点が 1 つと、中央にピンが 1 つあります。オス型プラグを接続するためのソケットまたはレセプタクルには、中央にリングが 1 つあります。

同軸電源コネクタにはさまざまなサイズがあります。この記事の最後にある表を参照してください。

接点定格は、一般に指定なしから最大 5 A (特殊な高出力バージョンでは 11 A) までさまざまです。電圧は指定されないことが多いですが、最大 48 V、通常は 12 V です。小型タイプでは、通常、電流および電圧定格が低くなります。

新しいサイズが今後も登場したり消えたりする可能性は十分にあります。特定のメーカーが新しいサイズを使用する理由として考えられるのは、技術的な理由か、自社のアクセサリの使用を強制するため、またはその両方で、サードパーティ製の電源の使用を抑制することです。

コネクタのサイズと形状は、メーカーやモデルによって、常に同じ電源仕様に対応しているわけではありません。異なるメーカーの異なるサイズの 2 つのコネクタが、同じ電圧と電流の電源装置に接続される可能性があります。また、同じサイズのコネクタが、異なる電圧と電流の電源装置の一部である場合もあります。不適切な電源装置を使用すると、機器に重大な損傷が発生したり、火災が発生することもあります。

一般的なプラグは、 2.1 mm DCプラグのように、内径で表すことがよくあります。2 つの一般的な 5.5 mm OD (外径) プラグの次に一般的なサイズは、3.5 mm OD でID (内径) が 1.3 mm のプラグです。長さは通常約 9.5 mm ですが、これより長いバージョンと短いバージョンも存在します。これらの 3.5 mm OD プラグは通常、低電圧および低電流に使用されます。

一部の DC 同軸コネクタのバレルに備わっているリング状の「ロック デテント」または「高保持機能」は、偶発的な切断を防ぐための機能です。通常、この機能は、内側の接触面と外側の接触面を分離する絶縁体のすぐ後ろにある、先端の円錐形の切り込み部分です。

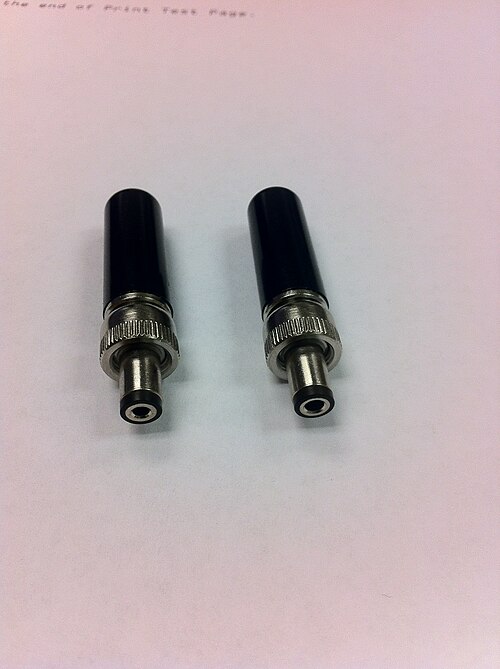

「ロックリング DC 同軸コネクタ」は、固定ねじリングまたはカラーを使用して、プラグとジャック間の接続を固定します。この設計により、適切に使用した場合、プラグが抜けるのを強力に防止できます。

「ロックタブ DC 同軸コネクタ」(「バヨネット ロック」とも呼ばれる) は、プラグが抜けにくく、十分に強く引っ張ると外れるという妥協案を提供します。このコネクタは、コネクタ バレルの小さな金属タブ突起を使用してプラグを所定の位置にロックします。ロックをかけるには、特別な押して回転する動作が必要です。

IEC、日本のEIAJ 、ドイツのDINなどの団体によって提供されているいくつかの規格が存在します。最近では、一部のメーカーが電圧とプラグのサイズを関連付ける独自のシステムを実装しているようです。さらに、DCコネクタを同軸電源コネクタのマイナスバレル（またはスリーブ）に標準化する傾向があるようです。

国際規格 IEC 60130-10:1971では、5つのDC電源コネクタが定義されています。^[1]

• タイプ A: 外径 5.5 mm、内径 2.1 mm (オプションのネジロック付き)
• タイプ A: 外径 5.5 mm、内径 2.5 mm (オプションのネジロック付き)
• タイプB: 外径6.0mm、内径2.1mm
• タイプB: 外径6.0mm、内径2.5mm
• タイプC: 外径3.8mm、内径1.1mm
• タイプD: 外径6.3 mm、内径3.1 mm
• タイプE: 外径3.4 mm、内径1.3 mm

日本の業界団体EIAJ は、5 つのプラグとそれに対応するソケットまたはジャックのサイズを定義するEIAJ RC-5320Aを発行しました。これらのプラグはそれぞれ、指定された電圧範囲で使用されます。ほとんどのメーカーは、これらのプラグを他の似たような DC プラグと区別し、同様のサイズの EIAJ プラグをすばやく識別できるように、色付きの絶縁材を使用しています。

• EIAJ-01: 0 ～ 3.15 V 用。外径 2.5 mm、内径 0.7 mm。
• EIAJ-02: 3.15 ～ 6.3 V 用。外径 4.0 mm、内径 1.7 mm。
• EIAJ-03: 6.3 ～ 10.5 V 用。外径 5.0 mm、内径 1.7 mm。
• EIAJ-04 (JSBP 4 とも呼ばれます): 10.5～13.5 V 用。外径 5.5 mm、内径 3.4 mm。
• EIAJ-05 (JSBP 5 とも呼ばれます): 13.5～18 V 用。外径 6.5 mm、内径 4.4 mm。

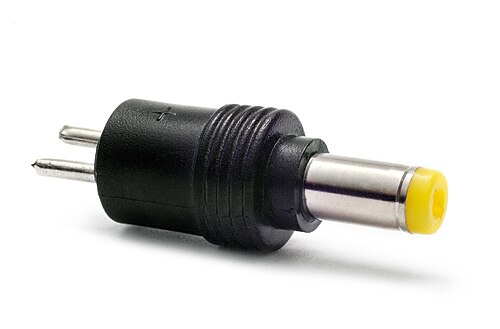

EIAJ-04 および 05 には、プラグ内にオス ピンがあります。01 から 03 のサイズにはオス ピンがなく、構造は一般的なプラグに似ています。これら 5 つの EIAJ プラグの長さは 9.5 mm で、電流定格は 2A です。

EIAJ によって定義されている、あまり一般的ではないコネクタが他に 2 つあります。RC-5321 と RC-5322 です。後者は、12 V と 24 V の両方の自動車用途向けに設計されています。

ドイツの国家規格機関であるDIN（ドイツ標準化機構）は、1982年にDIN 45323を発行し、その後廃止されましたが、これはDC電源プラグとジャックの2つのサイズを定義しています。これらのサイズのうち少なくとも1つは、最大定格が34 Vと3 Aです。ここでの情報はカタログ参照から推測されたものであり、^[2]ドイツの規格はまだ英語に翻訳されていません。^{[いつ? ]}

• 外径 5.00 mm、内径 2.00 mm、長さ 14 mm?
• 外径6.00 mm、内径1.98 mm

このリストでは、既知のサイズをすべて示そうとしていますが、各メーカーが既知のタイプの独自のサブセットを製造しているため、一部のメーカーが製造しているタイプについて注釈を付けています。示されている例の部品番号は、コネクタ バレル (スリーブ) の長さが異なっている場合があり、必ずしも完全に同じではないことに注意してください。この表にリストできるよりもはるかに多くの設計バリエーションがあるため、部品番号のサンプルのみを示しています。

コネクタのサイズは、多くの場合、OD (外径) × ID (内径) × L (バレルの長さ) の形式でミリメートル単位で表示されます。指定はメーカーによって異なる場合があります。

オスのセンター ピンを持つ同軸プラグには、センター ピン直径 (CPD) という別の測定値があります。これらのプラグは、ポータブル コンピューターなどの高電力アプリケーションでよく使用されます。

以下にリストされているサイズは非常に似ているように見えますが、これらのコネクタの許容誤差は製造元によって通常 ±0.05 または ±0.03 mm と示されていますが、2 つのサイズがわずか 0.05 mm 異なる場合 (または仕様が最も近い 0.10 mm までしか示されていない場合) は、ここで個別にリストする必要があるかどうかについては依然として不明瞭です。^{[独自の調査? ]}

次の表では、Adaptaplug という用語は Radioshack リファレンスを指します (この記事の次のセクションを参照)。

RadioShack はユニバーサルAC アダプタ用のアダプタ プラグのラインを販売していました。各「Adaptaplug」には 1 文字のコードが付いていましたが、他に公式の名称はなく、RadioShack はバレルとピンの寸法に関する完全な仕様と許容範囲を公開していませんでした。RadioShack の Web サイトには直径が 0.1 mm 単位でリストされており、公式のEIAJ RC-5320A標準寸法とは若干異なることがあります。^{[説明が必要]}このリストには RadioShack が製造を中止した部品も含まれている可能性がありますが、完全性のためにここに残されています。^[10]
