マーク44魚雷

マーク44魚雷
マーク44魚雷
	鹿屋航空基地博物館に展示されている日本製のMk44魚雷
タイプ	対潜魚雷
原産地	アメリカ合衆国
サービス履歴
使用中	1957-1967 ; （アメリカ海軍所属）

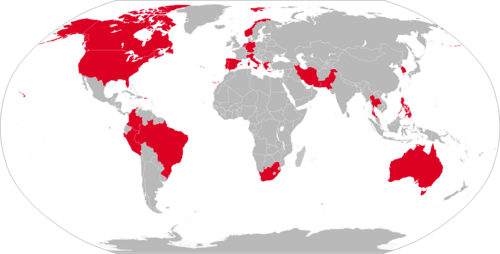

使用者	演算子を参照
生産履歴
デザイナー	パサデナ海軍兵器試験場; ゼネラル・エレクトリック
設計	1953年
メーカー	ゼネラル・エレクトリック; 海軍兵器基地フォレストパーク; アメリカン・マシン・アンド・ファウンドリー
バリエーション	マーク44 モッド1
仕様
質量	432ポンド（196kg）
長さ	8.2 フィート (2.5 メートル)
直径	12.75インチ（32.4 cm）
銃口速度	123メートル/秒（400フィート/秒）
有効射程距離	123メートル（135ヤード）
弾頭	Mk 101 Mod 0、HBX -3
弾頭重量	75ポンド（34kg）
爆発; メカニズム	Mk 19型Mod 12接触爆発装置
エンジン	電気式; 30馬力（22kW）
運用; 範囲	3.4マイル（5.5 km）
最大深度	1,000ヤード（910メートル）
最高速度	30ノット（時速56km、時速35マイル）
ガイダンス; システム	ヘリックス探索
発射; 台	駆逐艦と航空機

マーク44魚雷は、現在では時代遅れとなった空中発射型および艦艇発射型の軽量魚雷で、米国で製造され、カナダ、フランス、イタリア、日本、英国でライセンス生産され、米国向けに10,500基が生産された。1960年代後半からマーク46魚雷に取って代わられた。しかし、オーストラリア海軍は、マーク44が特定の浅瀬の状況で優れた性能を発揮すると考えられていたため、後継機と並行してこの魚雷を何年も使用し続けた。

これは、米海軍、英国海軍、オーストラリア海軍、英国空軍を含む多くの海軍と空軍によって、さまざまな打ち上げロケットから配備されています。これには、P-3オリオンなどの長距離海上哨戒機、英国空軍のニムロッド、カナディア・アーガス、LAMPSおよびその他の搭載海軍ヘリコプター、ASROCミサイル、イカラミサイルが含まれます。

発達

1950 年代、アメリカ海軍は新世代の軽量対潜水艦魚雷の開発を命じました。パサデナ海軍兵器試験所 (NOTS-Pasadena) で EX-2A、マサチューセッツ州ピッツフィールドのゼネラル・エレクトリック兵器部で EX-2B という 2 つのプログラムが開始されました。EX-2A は電気モーターで直接駆動する二重反転プロペラを搭載し、EX-2B はギアボックスに接続されたガスタービンを使用する予定でした。

EX-2B の燃料として提案されていたプロピルナイトレートの事故後、米海軍はその使用を中止するよう命じました。この結果、EX-2B 開発チームはジェットエンジンのスターターモーターの設計をベースとした電気モーターに切り替え、逆回転ギアボックスに必要な高トルクと RPM を実現しました。EX-2B の操縦翼面の周囲のシュラウド設計も再設計されました。操縦翼面自体をシュラウドで覆うと効率が低下することが判明したため、シュラウドの長さが短縮されました。

数回の評価の後、EX-2Bが選ばれ、Mark 44 Mod 0と命名されました。設計の微調整の後、強化版のMark 44 Mod 1が1956年に米国で就役しました。しかし、この魚雷が就役して間もなく、より新しいソ連の潜水艦はより速く、より深く潜水でき、最大速度わずか17ノットで目標を攻撃するように設計されたMk.44よりも速く、より深く潜ることができる可能性があることが明らかになりました。これに対処するために、1960年に運用要件が発行され、1963年にMk.46魚雷が採用され、米国での就役でMk.44に取って代わり始めました。

この魚雷には、いくつかのアップグレードパッケージが提供されており、1986 年の Honeywell キットでは、磁歪トランスデューサーが平面アレイのセラミックトランスデューサーに置き換えられ、アナログ誘導電子機器がデジタルシステムに置き換えられました。これらの変更の全体的な効果は、探知範囲が 75% 増加し、浅水域の最小探知深度が 47% 減少することで、魚雷の探知範囲が 3 倍になったことです。この変更により、この魚雷は韓国では KT44 として知られています。

南アフリカのパッケージは、弾頭を、1.5メートルの水を張った二重殻の後ろにある40ミリメートルの鋼鉄を貫通できる45キログラムの成形炸薬装置に置き換えるという、大規模なアップグレードを提案した。パッケージには、理想的な状況で目標捕捉範囲を3倍の1,000メートルにする包括的なデジタル電子機器のアップグレードも含まれており、さまざまな攻撃モードとともに、多数の対抗手段も含まれていた。

しかし、多くの魚雷のバッテリーが切れたため、魚雷の使用寿命は終わりに近づいている。ニュージーランド海軍はバッテリーを交換しないことを決定し、1993年にマーク44を退役させた。

説明

マーク 44 はモジュール設計で、4 つの主要セクションから構成されています。鈍角の機首にはアクティブソナーシーカーが装備され、そのすぐ後ろには 75 ポンド (34 kg) の高性能爆薬弾頭が装備されています。2 番目のセクションには誘導装置とジャイロスコープが装備されています。3 番目のセクションには 24 キロワットの海水バッテリーが装備されています。このバッテリーは塩化銀とマグネシウムの電極を使用し、海水が電解質として機能します。最後に推進セクションがあり、ここには電気モーター、4 つの長方形の操縦フィン、および 2 つの二重反転プロペラが収納されています。

真空管ベースの誘導システムは、以前の魚雷よりも洗練されており、発射前の設定を使用して、初期捜索深度を 50、150、250、450、650、または 900 フィート (15、46、76、137、198、または 274 メートル) に設定できるほか、捜索底を 150、250、450、650、または 900 フィート (46、76、137、198、または 274 メートル) に設定し、最大急降下/上昇角度を 4.5、6、または 7 度に設定できます。魚雷は、水面に着水すると、1,000 ヤード (910 メートル) まで逃げるか、捜索深度に対して 30 度の角度で急降下します。これを完了すると、水平方向の旋回を行い、最小深度 50 ヤード (46 メートル) または捜索床に達するまで、上または下に進む螺旋状の捜索パターンを開始します。上部または下部に達すると、水平方向の旋回を行い、逆方向の捜索を開始します。ターゲットが見つかるか、6 分間の耐久時間が尽きるまで、この捜索を続けます。

誘導システムは、アクティブソナーを低速または高速で駆動することができ、ターゲットが近づいたときに正確な距離と接近速度を得るために使用されました。

空中投下型の魚雷には、水への進入を遅らせるためのパラシュート減速システムが装備されており、先端はフェアリングによって衝撃から保護されていますが、フェアリングは水に入るとすぐに外れます。プロペラはリングフェアリングで覆われています。
