ハイポサイクロイド

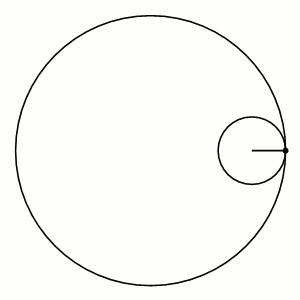

赤い経路は、小さい黒い円が大きい黒い円の内側を回転するときに描かれる内サイクロイドです (パラメーターは R=4.0、r=1.0 なので k=4 となり、アステロイドになります)。

幾何学において、内サイクロイドは、大きな円内を転がる小さな円上の固定点の軌跡によって生成される特殊な平面曲線です。大きな円の半径が増加すると、内サイクロイドは、直線上で円を転がすことによって作成されるサイクロイドに近くなります。

歴史

トゥーシカップルと呼ばれる2つの尖端を持つ内サイクロイドは、13世紀のペルシャの天文学者で数学者のナスィールッディーン・トゥーシが『アルマゲスト注釈』で初めて記述した。^[1]^[2]ドイツの画家でルネサンス理論家のアルブレヒト・デューラーは1525年にエピトロコイドを記述し、その後レーマーとベルヌーイはそれぞれ1674年と1691年にアストロイドのようないくつかの特定の内サイクロイドに焦点を当てた。^[3]

プロパティ

小さい円の半径が $r$ で、大きい円の半径が $R = kr$ の場合、曲線のパラメトリック方程式は次のいずれかで表されます。または ${\begin{aligned}&x(\theta )=(R-r)\cos \theta +r\cos \left({\frac {R-r}{r}}\theta \right)\\&y(\theta )=(R-r)\sin \theta -r\sin \left({\frac {R-r}{r}}\theta \right)\end{aligned}}$ ${\begin{aligned}&x(\theta )=r(k-1)\cos \theta +r\cos \left((k-1)\theta \right)\\&y(\theta )=r(k-1)\sin \theta -r\sin \left((k-1)\theta \right)\end{aligned}}$

$k$ が整数の場合、曲線は閉じており、 $k個$ の尖点（つまり、曲線が微分不可能な鋭角）を持ちます。特に $k = 2$ の場合、曲線は直線となり、円はトゥーシカップルと呼ばれます。ナスィールッディーントゥーシは、これらのハイポサイクロイドと高速印刷への応用について最初に説明しました。^[4]^[5]

$kが$ 有理数である場合、最も単純な言葉で表現すると $k = p / q$ となり、曲線には $p 個$ の尖点があります。

$k$ が無理数の場合、曲線は決して閉じることはなく、大きい円と半径 $R - 2 r$ の円の間の空間を埋めます。

$各内サイクロイド（ r$ の任意の値に対して）は、半径 $R$ の均質球内の重力ポテンシャルの最速降下線である。^[6]

内サイクロイドによって囲まれた面積は次のように表される: ^[3] ^[7]

$A={\frac {(k-1)(k-2)}{k^{2}}}\pi R^{2}=(k-1)(k-2)\pi r^{2}$

ハイポサイクロイドの弧の長さは次のように表される: [ 7 ^]

$s={\frac {8(k-1)}{k}}R=8(k-1)r$

例

ハイポサイクロイドの例
k=3 →三角筋
k=4 →小惑星
k=5 → 五分位数
k=6 → 外積体
k=2.1 = 21/10
k=3.8 = 19/5
k=5.5 = 11/2
k=7.2 = 36/5

ハイポサイクロイドは、ルーレットの特別な種類であるハイポトロコイドの特別な種類です。

3 つの尖端を持つ下サイクロイドは三角筋として知られています。

4 つの尖端を持つ内サイクロイド曲線は、アステロイドとして知られています。

2 つの「尖端」を持つ内サイクロイドは退化しているが非常に興味深いケースであり、トゥシカップルとして知られています。

群論との関係

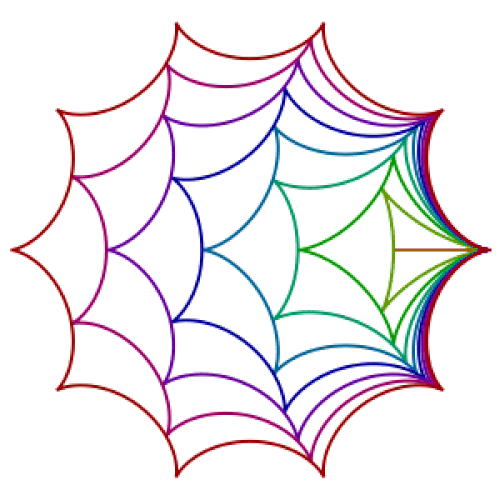

kの整数値を持つ任意の内サイクロイド、つまりk 個の尖端は、k +1 個の尖端を持つ別の内サイクロイド内にぴったりと収まるように移動できます。このため、小さい内サイクロイドの点は常に大きい内サイクロイドの点と接触します。この動きは「転がり」のように見えますが、滑りを伴うため、古典力学の意味での技術的には転がりではありません。

内サイクロイドの形状は、SU( k )と表記される特殊ユニタリ群に関連付けることができます。これは、行列式が 1 であるk × kユニタリ行列で構成されます。たとえば、SU(3) の行列の対角要素の合計の許容値は、3 つの尖端を持つ内サイクロイド (三角行列) の内側にある複素平面上の点とまったく同じです。同様に、SU(4) 行列の対角要素を合計すると、小惑星内の点が得られます。

この結果のおかげで、SU( k )がSU( k+1 )の内側にサブグループとして収まるという事実を利用して、 k個の尖端を持つ外転サイクロイドがk +1個の尖端を持つ外転サイクロイドの内側にぴったりと収まることを証明することができる。^[8]^[9]

派生曲線

ハイポサイクロイドの縮閉線はハイポサイクロイド自体の拡大版であり、ハイポサイクロイドの縮閉線はそれ自体の縮小版である。^[10]

内サイクロイドの中心に極がある内サイクロイドのペダルはバラ曲線です。

内サイクロイドの等視円錐は内サイクロイドです。

大衆文化における内旋円体

スパイログラフおもちゃでは、内サイクロイドに似た曲線を描くことができます。具体的には、スパイログラフは、内トロコイドと外トロコイドを描くことができます。

ピッツバーグスティーラーズのロゴはスティールマークをベースとしており、3 つのアステロイド(4 つの尖端を持つハイポサイクロイド) が含まれています。NFL.com の週刊コラム「Tuesday Morning Quarterback」で、グレッグイースターブルックはスティーラーズをハイポサイクロイドと呼んでいます。チリのサッカーチームCD ワチパトはスティーラーズのロゴを基にして紋章をデザインしており、ハイポサイクロイドが特徴です。

ドリュー・キャリーが出演した『ザ・プライス・イズ・ライト』の最初のシーズンのセットには、3つのメインドア、巨大な値札、ターンテーブルエリアにアステロイドが描かれている。ドアとターンテーブルのアステロイドは、番組が2008年からハイビジョン放送に切り替わった際に削除され、現在も巨大な値札の小道具にのみアステロイドが描かれている。^[11]
