| DF-21/CSS-5 モッド1 | |
|---|---|
 北京軍事博物館にあるDF-21と輸送起立発射車両。 | |
| タイプ | MRBM / IRBM |
| 原産地 | 中国 |
| サービス履歴 | |
| 使用中 | 1991 |
| 使用者 | 人民解放軍ロケット部隊 サウジアラビア王立戦略ミサイル部隊 |
| 仕様 | |
| 質量 | 14,700キログラム（32,400ポンド） |
| 長さ | 10.7メートル（35フィート） |
| 直径 | 1.4メートル（4.6フィート） |
| 弾頭 | 通常型600kg: 1基、または5～6基（改良型）[1] 核型200～300～ 500kt核型[2] |
| エンジン | 固形燃料 |
運用 範囲 | 1,770 km (1,100 mi) (DF-21/DF-21A) [3] 1,700 km (1,100 mi) (DF-21C) 1,500 km (930 mi; 810 nmi) (DF-21D ASBM ) [4] |
| 最高速度 | マッハ10（再突入前の推定最大値） |
ガイダンス システム | 慣性+ターミナル アクティブレーダー誘導[5] |
| 正確さ | DF-21 700m、DF-21A 50m、DF-21B 10m CEP（北斗衛星航法システムとアクティブレーダー搭載）[6] |
発射 台 | モバイルランチャー |
東風21（DF-21、NATOコード名CSS-5 - 東風（簡体字：东风、繁体字：東風）は、中国の長風機電技術学院が開発した2段式、固体燃料、単弾頭の中距離弾道ミサイル（MRBM）である。東風ミサイルファミリーの一部であるDF - 21の開発は1960年代後半に始まり、1985年から1986年頃に完成したが、1991年まで配備されなかった。JL -1潜水艦発射ミサイルから開発されたもので、中国初の固体燃料陸上発射ミサイルである。米国防総省は2008年に、中国が60〜80発のミサイルと60基の発射装置を保有していると推定した。[7 ]毎年[8]
DF-21はもともと戦略兵器として開発されたが、その後の派生型は核および通常任務の両方に使用できるように設計された。戦術/戦域レベルの任務では高性能爆薬や子弾頭を搭載でき、 戦略攻撃では300ktの核弾頭を搭載できると考えられている。最新型のDF-21Dは世界初の対艦弾道ミサイル（ASBM）と言われている。DF-21は宇宙戦闘が可能な対衛星兵器/対ミサイル兵器搭載機 としても開発されている。
発射車両自体は脆弱性を減らすために移動可能であるが、実際の発射ユニットには300×300メートルのエリアをカバーできる支援車両が必要であり、迅速な移動が難しく、発見されやすい。また、車輪付き発射車両はオフロードでの移動を想定しておらず、発射時にはハードローンチによるバックブラストや破片の損傷を防ぐために堅い地面が必要であり、発射場所は道路や既製の発射台に限定される。[9]
DF-21/A/C (CSS-5 Mod-1/2/3)
基本型のDF-21は射程距離が1,770km以上[3]、搭載量は600kg（1,300ポンド）、500ktの核弾頭1個で構成され、推定円形誤差確率（CEP）は300〜400mであったが、このバージョンは実用化されなかった。[5] DF-21Aは1996年までに運用され、精度が向上し、推定CEPは100〜300mとなった。[5]このバージョンの射程距離は同様に1,770km以上と報告されており、[3]射程距離は2,150km（1,340マイル）まで延長される可能性がある。[9] [10]
2006年に発表されたDF-21Cは、末端誘導型[11]で、最大射程距離は約1,700km（1,100マイル）[12]、精度は50～100mと推定されている。[13]このミサイルは、核弾頭と通常弾頭のどちらでも装備できる初のデュアル対応型であった。2010年、DF-21Cは中国西部中央部に配備された。[9]
DF-21D（CSS-5 Mod-4）対艦弾道ミサイル
発達
これは、米国立航空宇宙情報センターによると、最大射程距離が1,450キロメートル（900マイル、780海里）を超える対艦弾道ミサイルである。情報センターは、2009年に配備されたとは考えていなかった。[12] 2009年時点では、無人機[アップデート]や衛星が追加されているため、誘導システムはまだ進化の過程にあると考えられていた。[14]
米国防総省は2010年に、中国がDF-21をベースにした通常兵器[16]を搭載した超極超音速[17]陸上配備型対艦弾道ミサイルを開発し、初期作戦能力（IOC）[15]に到達したと発表した。これは長距離陸上移動式発射装置から移動中の空母打撃群を標的にできる初のASBMおよび兵器システムである。 [18] [19] [20] DF-21Dは、終末誘導システムを備えた機動性再突入体（MaRV）を採用していると考えられている。このようなミサイルは2005～06年にテストされた可能性があり、建兵/耀感衛星の打ち上げにより、中国はそれぞれSAR（合成開口レーダー）と視覚画像 からの標的情報を得ることができる。このアップグレードにより、台湾海峡での米空母の作戦を阻止する中国の能力が強化される。[21]中国が複数の再突入体を搭載したDF-21Dを開発する可能性があると示唆する者もいる。[22]
ガイダンスとナビゲーション
2009年から2012年にかけて、中国はASBMの取り組みを支援するために一連の衛星を打ち上げました。
- Yaogan -VII電気光学衛星 - 2009 年 12 月 9 日
- Yaogan-VIII合成開口レーダー衛星 - 2009 年 12 月 14 日
- ヤオガンIX海軍海洋監視システム（NOSS）コンステレーション（3つの衛星が編隊を組んでいる） - 2010年3月5日。[23]
- Yaogan-XVI海軍海洋監視システム(NOSS) コンステレーション - 2012 年 11 月 25 日
中国は2013年にASBMの標的の位置を特定するために地平線越えレーダーの開発に取り組んでいると報じられた。 [24] 2013年1月にはゴビ砂漠の標的に対してミサイルのテストが行われたとみられる。[25]
再突入機
2014年、米海軍は、インターネット上に現れた画像が、1988年に退役したアメリカのパーシングIIミサイルのRVとDF-21D再突入体の類似性を示していると報告した。パーシングIIのRVは重量が1,400ポンド（640kg）で、大気圏再突入後に25Gの引き上げを行うための4つの制御フィンが取り付けられており、マッハ8で飛行し、目標まで30海里（35マイル、56km）滑空してターミナルダイブする。このミサイルに関する陸軍の訓練マニュアルはインターネット上で入手でき、公開されているオープンソースの文献でも詳細に説明されている。DF-21は同等の射程距離とペイロードを持っている。 DF-21Dのダメージを与える能力は速度と運動エネルギーのみに基づいていることが多いが、オーストラリア戦略政策研究所は、マッハ6で衝突する500kg（1,100ポンド）の不活性RVのエネルギーは、アメリカの亜音速ハープーン対艦ミサイルの運動エネルギーと爆発力を合わせたエネルギーと同程度であると計算した。これは、マッハ4で飛行し2,200ポンド（1,000kg）の弾頭を搭載したロシアの超音速12,800ポンド（5,800kg）Kh-22ミサイルのエネルギーの4分の1である。[26]
海戦への影響
2009年、米国海軍研究所は、理論通りに機能した場合、「現在のところ[一撃で空母を破壊できる弾頭]に対する防御はない」と述べた。2010年には、中国がDF-21用のMaRV弾頭の開発を完了していると報じられた。[27] [28] [29]米国海軍は、浅瀬船舶による近接封鎖部隊から深海弾道ミサイル防衛（BMD）駆逐艦の建造に戻ることで対応した。[17]米国はまた、弾道ミサイル防衛能力のある船舶のほとんどを太平洋に割り当て、BMDプログラムをすべてのイージス駆逐艦に拡大し、SM-3 BMDミサイルの調達を増やした。[30]米国はまた、弾道ミサイル発射を追跡するために最適化された大規模なネットワークを有しており、ミサイルが飛行している間に空母グループに目標地域から離れるのに十分な警告を与える可能性がある。[31] DF-21Dに対する運動学的防御は困難であろう。海軍の主力弾道ミサイル迎撃ミサイルSM-3は、宇宙空間での中間段階でミサイルを迎撃するように設計されているため効果的ではない。そのため、再突入前に命中させるには、ほぼ即座に発射するか、その飛行経路下にあるイージス艦から発射する必要がある。SM -2ブロック4は大気圏に再突入するミサイルを迎撃できるが、弾頭が高G機動を行うため、迎撃が困難になる可能性がある。[32] 2016年までに、米海軍は、弾道ミサイルを終末段階で迎撃するように設計された、はるかに能力の高いSM-6を試験していた。 [33] SM-6は2013年に配備を開始した。[34]
2013年後半、ロシアのDF-21Dに関する軍事分析報告書は、これに対抗するには電子対抗手段しかないと結論付けた。高速目標に対する従来の迎撃は過去にも効果があった。ロシアの報告書は、2008年に米巡洋艦が故障した衛星を迎撃した事例を挙げているが、その状況では軍艦は衛星の位置と軌道を詳細に把握していた。ミサイルの発射地点を知らずにマッハ10のDF-21Dからの攻撃を受けた場合、米海軍がそれを回避する唯一の方法は電子対抗手段だろう。[35]
このようなミサイルの使用は、核兵器交換、インドや日本との地域的な軍拡競争、そして中華人民共和国が加盟していない米国とソ連間のINF条約の終了につながる可能性があると一部の専門家は指摘している。[36] [37]
懐疑論
DF-21Dの登場により、一部のアナリストは「空母キラー」ミサイルの登場で米国の空母の使用は時代遅れになったと主張している。空母は新兵器に対して脆弱すぎるため、費用に見合わないからだ。しかし、米海軍と空軍の軍事指導者は、空母を完全に無視することは「ゲームチェンジャー」とは考えていない。[要出典]
まず、ミサイルの弾頭は空母の飛行作戦を不可能にする「ミッションキル」を引き起こすのに十分であると考えられているため、ミサイルは単独で目標を破壊することはできない可能性がある。[38]
第二に、目標を見つけるという問題がある。DF-21Dの射程距離は1,035～1,726マイル（899～1,500海里、1,666～2,778キロ）と推定されているため、発射前に他の手段で空母戦闘群の位置を特定する必要がある。水平線を超えるレーダーでは空母の正確な位置を特定できないため、中国の偵察衛星と併用する必要がある。偵察機や潜水艦も空母を探すのに使用できるが、空母戦闘群の防御に対して脆弱である。[38]
最後に、DF-21Dには追跡用のレーダーと光学センサーが搭載されているが、時速55km（30ノット、34mph）で海上を移動する船舶ターゲットに対してはまだテストされておらず、ましてやクラッターや対抗手段を使用するターゲットに対してはテストされていない。ミサイルの「キルチェーン」には、空母の位置の詳細を処理して常に更新し、発射の準備、情報のプログラミング、発射が必要である。米軍のエアシーバトルコンセプトには、このようなキルチェーンを混乱させることが含まれている。[38]米国のアナリストの中には、DF-21Dはマッハ5より速く飛行しないと考えている者もいる。[39]
DF-21Dは理論ほど速くない可能性もある。弾道ミサイルは高度50km（16万フィート）でマッハ8～15の速度で大気圏に再突入するが、密度の高い低大気圏での空気抵抗の増加により、終端速度は高度3～5km（9,800～16,400フィート）でマッハ2程度に低下する。イオン化ブロッキングのため、この時点まで標的を捕捉できず、実際に船舶を捜索する時間は比較的短い。これにより、ミサイルが終端センサーと接触する前に十分早く検知されれば、標的はそのエリアから離脱できる可能性がある。また、再突入時の速度が遅いため、ミサイル迎撃機に脆弱になる。[40]
登場と展開

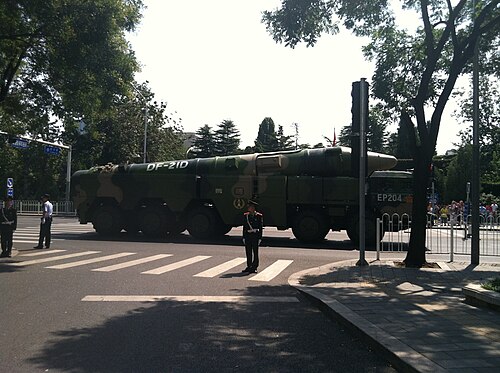

このミサイルは、2015年9月3日に北京で行われた第二次世界大戦終結70年記念パレードで公開された。[41] [42]パレードのビデオには、DF-21Dと表示されたミサイルが映っている。[43]
2020年8月26日、DF-26BとともにDF-21Dが海南島と西沙諸島の間の南シナ海の海域に発射された。その前日、中国は、北岸沖の渤海で行われた中国の海軍実弾演習中に、アメリカのU-2偵察機が中国の許可なく飛行禁止空域に侵入したと発表した。 [44]また、ワシントンは南シナ海の建設や軍事活動に関与しているとされる24の中国企業と標的の個人をブラックリストに載せた。[45] [46] [47]その後、米当局は、人民解放軍ロケット軍（PLARF）が合計4発の中距離弾道ミサイルを発射したと評価した。[46] [45]このミサイル発射実験は、日本、国防総省、台湾から批判を浴びた。[46] [45] [48]
DF-26
DF-26はDF-21の改良型で、射程距離が5,000km（3,100マイル）以上に延長されている。中国政府は2010年代半ばにその存在を公式に認めたが、すでに数年間運用されていた。[11] [49]
2020年8月26日、前日の中国海軍の実弾演習中に米国のU-2偵察機が飛行禁止空域に侵入したことへの報復として、青海省から海南島と西沙諸島の間の地域に向けてDF-26Bが発射された。[44]
SC-19
DF-21をベースにした対衛星・対弾道ミサイルバージョン。複数回のテストが実施された。このミサイルは地球の大気圏外の弾道ミサイルや衛星を標的とすることができる。[50] [51]
KF-21
「KF-21」（中国での呼称の可能性あり、[52] NATOでの呼称：CH-AS-X-13）は、核兵器または対艦兵器として使用できるDF-21 [53]の空中発射型であると報告されている。射程距離3000kmの2段式ミサイルである。複合材料を使用することで重量が軽減された可能性がある。[54] War Zoneは、 2つの弾頭構成の可能性を報告した。DF-21Dスタイルの「ダブルコーン」チップと、 DF-17ミサイルのDF-ZFに似た極超音速ギルドビークル（HGV）である。[52]
2018年までに開発が開始された。[53] 2018年、米国は2025年までに配備準備が整うと予測した。[54]
このミサイルは西安H-6N爆撃機に搭載されており、機体の下部にはミサイルを外部に搭載するための凹みがある。[53]
サウジアラビアの購入
DF-21はサウジアラビアに輸出された可能性がある。[55] 2014年1月、ニューズウィーク誌は、ミサイルが2007年に購入されたと報じた。通常兵器搭載のDF-3ミサイルは1988年にサウジアラビアが購入したが、精度の低さと巻き添え被害の可能性があったため、1990～1991年の湾岸戦争では使用されなかった。サウジアラビアは、アップグレードとして、射程は短いが精度がはるかに高いDF-21を望んでいた。米国は、ミサイルが通常兵器搭載であることを条件に、購入を承認した。[56]中央情報局（CIA）は、改造されたノーズコーンを調査し、中国やパキスタンから購入される可能性のある核弾頭は搭載できないと結論付けた。[57]
