Kh-22

Kh-22 ( NATO報告名: AS-4「キッチン」)

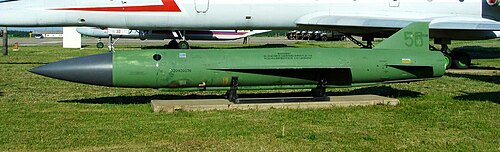

背景の航空機と Kh-22
タイプ	対艦巡航ミサイル
原産地	ソビエト連邦
サービス履歴
使用中	1968年～現在
使用者	ロシア
戦争	ロシア・ウクライナ戦争 ロシアのウクライナ侵攻
生産履歴
デザイナー	MKB ラドゥガ
単位コスト	100万ドル[1]
生産	1962
仕様
質量	5,820 kg (12,800 ポンド)
長さ	11.65メートル（38.2フィート）
直径	92 cm（36インチ）
翼幅	300 cm（120インチ）
弾頭	1,000 kg (2,205 lb) RDX または 350～1,000  kt (1.5～4.2 PJ) の熱核兵器
エンジン	R-201液体燃料ロケット
推進剤	トンカ250とIRFNA
運用 範囲	600 km (320 nmi) (Kh-22M/MA) [2]
飛行限界	10～14 km (33,000～46,000 フィート) または 27 km (89,000 フィート)
最高速度	マッハ4.6（時速5,600キロメートル、時速3,500マイル）[3]
誘導 システム	慣性誘導とそれに続くターミナルアクティブレーダーホーミング
正確さ	30-40 m (CEP) [引用が必要]
打ち上げ プラットフォーム	Tu-22M、Tu-22К、Tu-95К22

Kh -22「ストーム」（ロシア語：Х-22「Буря」、NATOコード名AS-4「キッチン」）は、ソビエト連邦のMKBラドゥガが開発した大型の長距離対艦巡航ミサイルである。航空母艦および空母戦闘群に対して使用するために設計されており、通常弾頭または核弾頭を搭載している。Kh -32はKh-22の改良型である通常弾頭で、2016年に就役が承認された。改良されたロケットモーターと新しいシーカーヘッドを備えている。

ソ連の軍事思想家たちは、1940年代後半から1950年代前半にかけての第二次世界大戦の海戦や遭遇戦を分析した後、大規模な海上戦闘の時代は終わったと結論付け、スタンドオフ攻撃こそが、大規模な戦闘集団を無力化し、無力化するための、同様の戦力を投入することなく攻撃できる手段となるだろうとした。巡航ミサイルを航空攻撃に代えて、ソ連空軍とソ連海軍航空隊の司令官たちは、重爆撃機をミサイル運搬機に改造し、沿岸部や島の飛行場から接近する敵艦隊に向けて発射できるようにした。Kh-22（コンプレックス22）兵器はラドゥーガ設計局によって開発され、ツポレフTu-22の武装として使用された。

Kh-22は、TG-02（トンカ-250）とIRFNA（抑制赤色発煙硝酸）を燃料とするトゥマンスキー液体燃料ロケットエンジンを使用し、最高速度マッハ4.6、最大射程距離600km（320海里）を実現します。高高度モードと低高度モードのどちらでも発射できます。高高度モードでは、高度27,000m（89,000フィート）まで上昇し、終端速度約マッハ4.6で目標に高速急降下します。低高度モードでは、高度12,000m（39,000フィート）まで上昇し、マッハ約3.5で浅い急降下を行います。ミサイルは、電波高度計と連動したジャイロスコープ安定化自動操縦装置によって誘導されます。

ソ連のテストでは、ミサイルに1,000 kg（2,200ポンド）の成形炸薬弾頭を使用した場合、直径5 m（16フィート）、面積19.6 m ²（210平方フィート）、深さ12 m（40フィート）の穴が開いたことが明らかになりました。^{[4] [5] [6] [7] [8] [9] [ページが必要]}

2016 年 8 月までに、ロシアはKh-22 の派生型であるKh-32巡航ミサイルの試験を最終段階に進めていました。Tu-22M3 爆撃機用に設計されたこのミサイルは、発射後 40 km (130,000 フィート) の成層圏まで上昇し、水平飛行に移行してから急降下して目標に突入するように設計されています。巡航ミサイル バージョンは、敵の船舶、レーダー、橋、軍事基地、発電所などの「電波コントラスト ターゲット」をターゲットにするようにも設計されています。Kh-32 には慣性航法システムとレーダー ホーミング ヘッドがあり、 GPS / GLONASSナビゲーション衛星に依存しません。おそらく、射程は 1,000 km (620 マイル、540 海里)、速度は少なくとも 5,000 km/h (3,100 mph、マッハ 4.1) です。^[10] どうやらこのミサイルは同年に配備されたようだ。^[要出典] 2018年から2020年にかけて32発のKh-22ミサイルがKh-32レベルに近代化される予定だ^[要更新]。^[11]

最初のKh-22PGミサイルは1963年に発射されました。Kh-22はミサイル搭載機Tu-22Kとともに1968年に就役しました。

このミサイルはソ連、そしてロシア空軍によって、哨戒任務でTu-22 K（「ブラインダーB」）とTu-95 K22（「ベアG」）戦略爆撃機に搭載された。その後、主な発射プラットフォームは現在、ツポレフTu-22M3（「バックファイア」）長距離戦略爆撃機となっている。^{[12] [13]}

このミサイルが初めて実戦使用されたのは、2022年のロシアによるウクライナ侵攻の際だったと報告されている。2022年5月11日、ロシア空軍のTu-22M3戦略爆撃機がウクライナのどこかの標的にKh-22またはKh-32ミサイル2発を発射する様子を映したビデオがインターネット上に公開された。^[14]

英国国防省は、ロシアがKh-22のような対艦ミサイルを地上目標に対して使用している可能性があると述べ、そのようなミサイルは「非常に不正確であり、したがって深刻な巻き添え被害と死傷者を引き起こす可能性がある」と主張した。^[15]

2022年5月9日、ロシア空軍は13発のKh-22ミサイルを発射したと伝えられている。そのうち7発はオデッサの北約15キロにある沿岸の村フォンタンカに発射され、少なくとも1発は午後10時35分頃（夜間外出禁止令後）にリビエラショッピングモールに衝突して1人が死亡、6発はドネツク州の標的に発射された。^[16]

2022年5月12日から6月25日の間に、ウクライナで少なくとも10回のロシアのKh-22攻撃があり、合計で少なくとも44発のミサイルが使用されたことがメディアで報じられた。^[16]

2022年6月27日、ロシアのツポレフTu-22M3爆撃機から発射された2発のKh-22またはKh-32ミサイルがクレメンチューク・ショッピングモール攻撃に使用され、少なくとも21人が死亡、少なくとも59人が負傷したと報じられている。 ^{[17] [16] [4]} 1発のミサイルはショッピングモールに直撃し、もう1発は約450メートル離れた、主にアスファルトとコンクリートミキサーを製造しているクレドマシュ道路機械工場の端に落下し、そこにいた100人の従業員のうち2人が負傷した。^[16]この距離はKh-22ミサイルの限られた精度の範囲内であるため、両方のミサイルは同じ標的に向けられていた可能性がある。^[16]

2022年6月30日から7月1日までの夜間に、ウクライナのセルヒーフカにある9階建てのアパートとレクリエーションセンターにTu-22M3からKh-22ミサイル3発が発射され、少なくとも21人が死亡、少なくとも39人が負傷した。^{[18] [19] [20]}

2022年9月14日、ロシアが少なくとも7発のKh-22ミサイルを、近くのダムを含むクリヴィーイ・リーフの様々な水利施設に向けて発射したと報じられた。これにより、インフレット川の水位は2～3メートル（6フィート7インチ～9フィート10インチ）、さらには5～6メートル（16～20フィート）上昇した。以前は、インフレット川は浅すぎたため、ウクライナ軍は南部反撃中に舟橋を建設することができた。^[21]しかし、ウクライナ国防省は、攻撃にはKh-101ミサイルが使用されたと主張した。 ^[22]

2023年1月14日、ロシアのミサイル攻撃（おそらくKh-22を使用）により、ドニプロにある9階建てのアパートが破壊され、大規模な火災が発生した。この攻撃で少なくとも44人の民間人が死亡し、73人が負傷した。^{[23] [24]}

2023年5月8日、ウクライナ空軍報道官ユーリー・イハナト大佐は、オデッサ州で「7機の航空機から最大8発のKh-22巡航ミサイルが発射された」と述べた。ミサイルの多くは老朽化のため自爆したとみられる。オデッサの食料貯蔵倉庫に命中したのは1発のみとみられる。ミサイルはTu-22爆撃機から発射された。^[25]

7月17日から20日までの3夜にわたるオデッサへの攻撃は、キエフのシステムに比べて当時は都市防衛システムが未発達だったため成功した。発射された19発の巡航ミサイルのうち、ウクライナが7月20日に迎撃したのは5発のみだった。Kh-22ミサイルは速度が速いため撃墜できない。ウクライナ空軍の報道官ユーリ・イフナトは「撃墜可能なものは撃墜している」と述べ、 Kh-22のようなミサイルからこの地域を守るにはパトリオットミサイルかSAMP-Tが必要だと語った。^[26]

2023年12月29日のロシアによるウクライナ攻撃およびその他の攻撃の間、ロシア軍はウクライナに向けて8機のX-22/Kh-22を発射した。ウクライナ軍によって撃墜されたものはない。ロシアはパトリオットミサイル砲台がない地域を狙っていると示唆されているが、ウクライナにはパトリオットミサイル砲台が3機、SAMP/Tが1機ある。^{[27] [28]}

2024年4月19日、ウクライナは戦争中に初めてKh-22/32を2機撃墜したと主張した。後に公開された写真によると、Kh-32は2023年に製造されたものである。^{[29] [30]}

当初は大型の通常弾頭を搭載したKh-22と、350～1000キロトンの核弾頭を搭載したKh-22Nの2つのバージョンが製造された。^[31] 1970年代半ばには、レーダー施設を破壊するための対レーダーミサイルであるKh-22Pが追加されました。1970年代には、Kh-22は新しい攻撃プロファイル、やや長い射程距離、途中更新を可能にする データリンクを備えたKh-22MおよびKh-22MA規格にアップグレードされました。

• Kh-22M/MA — マッハ3.3の速度と600km（370マイル）の航続距離を持つアップグレード型。重量5,780kg（12,740ポンド）、RDX960kg（2,120ポンド）を搭載。^{[32] [33]}
• Kh-32 — Kh-22の改良型で、マッハ5の速度と1,000 km（620マイル）の航続距離を持つ。 ^[10]改良されたロケットモーターと新しいシーカーヘッドを備えている。現在はTu-22M3発射プラットフォーム用に生産されている。 ^{[34] [35]} 射程距離を延ばすため、弾頭の重量は500 kg（1,100ポンド）に軽減された。 ^[36]

•  ロシア− Tu-22爆撃機に使用^[37]

•  ベラルーシ^[38]
•  カザフスタン^[38]
•  ソビエト連邦− 後継国に引き継がれる^[38]
•  ウクライナ^[38] − ウクライナのTu-22M艦隊の退役に伴い423機が廃棄された。^[39]
