BM-30 スメルチ

BM-30スメルチ
9A52-2「スメルチ」ロケット
タイプ	多連装ロケットランチャー
原産地	ソビエト連邦、ロシア
サービス履歴
使用中	1989年～現在
使用者	演算子を参照
戦争	第二次チェチェン戦争 ドンバス 戦争 シリア内戦[1] 第二次ナゴルノ・カラバフ戦争[2] ロシアのウクライナ侵攻[3]
生産履歴
デザイナー	スプラフ国立研究生産企業
設計	1980年代
メーカー	スプラフ国立研究生産企業
生産	1989年～現在
バリエーション	バリエーションを見る
仕様
質量	43.7 トン
長さ	12メートル（39フィート4インチ）
幅	3.05メートル（10フィート）
身長	3.05メートル（10フィート）
クルー	3
口径	300ミリメートル
バレル	12
最大射程距離	120 km (75 mi) (9M542 ロケット) 200 km (120 mi) (9M544 ロケット)
主 武装	9M55または9M528ロケット
エンジン	D12A-525A V12 ディーゼルエンジン 525馬力（391kW）
サスペンション	8×8輪
運用 範囲	850 km (530 マイル)
最高速度	時速60キロ（時速37マイル）

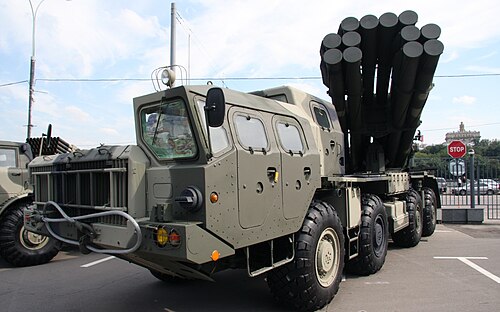

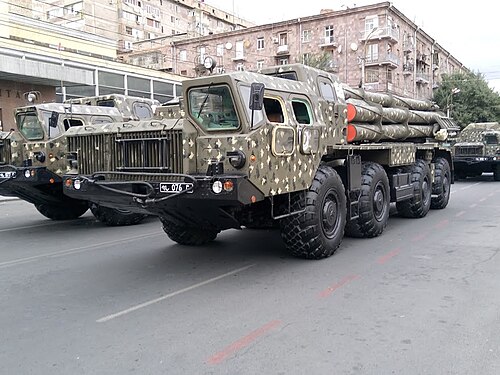

BM -30スメルチ（ロシア語：Смерч、直訳すると 「竜巻」、「旋風」）、9K58 スメルチ、または9A52-2 スメルチ-Mは、ソビエト連邦で設計された、 12発の固体燃料弾を発射する300 mm自走多連装ロケット砲である。このシステムは、集結地域、砲兵隊、指揮所、弾薬庫の人員、装甲、および軟目標を破壊することを目的としています。1980年代初頭に設計され、1989年にソビエト軍で配備されました。 ^[4] 1983年に西側諸国で初めて観測されたとき、この砲はMRL 280mm M1983というコードが付与されました。ロシアでは引き続き使用されており、2018年にトルネード-Sへの置き換えプログラムが開始されました。^[5]

スメルチの戦闘での使用が初めて確認されたのは、2014年の2つの戦争地帯でのことである。シリア軍は、シリア内戦中にジョバルでの戦闘を含む反政府勢力に対してこのシステムを使用した。^[6]また、ロシアが支援する過激派がウクライナ軍の陣地に爆発物やクラスター弾を投下するために使用し、ウクライナ軍も同様に使用した。^{[7] [8]}親ロシア派の反政府勢力による使用もいくつか確認されている。^{[9] [10]}ロシア地上軍は、 2015年10月のロシアのシリア介入の際に、シリアでBM-30を使用した。^[11]

2020年のナゴルノ・カラバフ紛争では、アルメニアとアゼルバイジャンは互いにスメルチロケットで相手の領土を攻撃した。^[12]

2024年3月現在、ロシアのウクライナ侵攻でロシア軍のBM-30が2機破壊されたという視覚的証拠がある。^[13] 2022年のロシアのウクライナ侵攻ではベルゴロド からスメルチロケットが発射された。ハリコフの戦いでは、2月27日から28日だけで11発のスメルチロケットが発射されたとされている。^[14]

RSZO 9K58「Smerch」システムの主なコンポーネントは次のとおりです。

• ロケット9M55または9M528 (コンテナ内)
• BM 9A52-2ロケット;
• 850 kg クレーンと予備ロケット 12 個を搭載したTZM 9T234-2トランスローダー。
• 指揮所1K123「ヴィヴァリ」の自動射撃管制装置。
• 整備車両PM-2-70 MTO-V ;
• 兵器装備セット9F819 ;
• 訓練施設9F827と9F840。

スメルチMLRS向けに、射程距離70kmと90kmの300mmロケットと様々な弾頭が開発されている。

自動化システムを搭載した 9A52-2 車両は以下を保証します:

• 調査されていない射撃位置からの射撃。
• 乗組員がキャビン内に留まり、照準点を使用せずに発射管クラスターを設置すること。
• 発射管クラスターの縦軸の方位角の自動決定。
• 発射管クラスターの敷設、車両の移動経路と位置、目的地と移動方向に関するグラフィック情報をビデオ端末に視覚的に表示する。
• 射撃位置に留まる時間が短縮されるため、MLRS の生存性が向上する。
• 特に悪天候時や夜間に敷設作業者の快適性が向上します。
• 航行・調査装置により独立した操作性が向上し、車両の射撃位置を迅速に変更し、自律的に移動することが可能になる。
• 戦闘員の削減。

• シャーシ: MAZ-543MまたはMAZ-79111
• 設置時間: 3分
• 移動時間: 2分
• 発射速度
  • 射撃時間: 38秒間に12発
• リロード時間: 20 分

• 9A52 – MAZ-79111トラックの標準型。
• 9A52-2 – MAZ-543Mトラックの改良型。
• 9A52-2T –タトラT816 10×10トラックをベースにした輸出バージョン。 ^[15]
• 9A52-4 –モジュール式 6 発ロケット パックを備えた、 KamAZ -6350 トラックに搭載された軽量の空中機動型
• DT-30PM装軌車両にロケットを搭載した北極バージョン。 ^[16]
• 9A54 – Tornado-S、GLONASS受信機と自動デジタルFCSを搭載してアップグレード。^{[3] [17]}

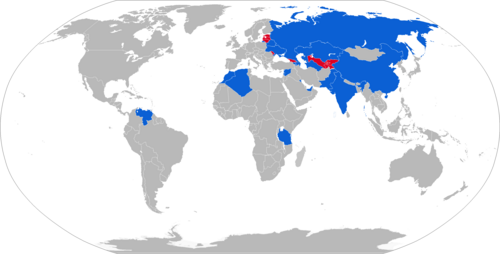

•  アルジェリア– 1999年にロシアから18機のBM-30を受領。^[18] 2024年時点で全機就役中。^[19]
•  アルメニア– ロシアから6隻を購入し、2017年から2018年にかけて受領。^{[18] [20]} 2024年時点で全艦就役中。^[19]
•  アゼルバイジャン– 2024年現在、BM-30スメルチ30機とポロネス6機が運用中。^{[18] [19]}
•  ベラルーシ- 2024 年現在、BM-30 スメルヒ 36 機、ポロネス/ポロネス M 10 機が運用中。^[19]
•  インド– 2024年時点で合計42台の9A52-2T発射装置が運用中（3個連隊）。^{[19] [21]} 2個砲兵連隊（28台の発射装置）に装備するための4億5000万ドル相当の最初の契約は2005年12月に締結されました。納入は2008年3月までに完了しました。^[18]
•  カザフスタン– 2024年時点で6隻が就役中。^[19]
•  クウェート– 2024年時点で27システムが運用中。^{[18] [19]}
•  ロシア– 2024年現在、104機以上のBM-30スメルチと20機のトルネードSが運用中。 2024年12月20日現在、少なくとも2機のBM-30がロシアのウクライナ侵攻で失われている^。[22]
•  シリア- 運用数不明。^[19]シリア内戦で使用された。^[23] 2機のBM-30スメルチが2024年のシリア反政府勢力の攻勢でHTS反政府勢力に捕獲された。^[24]
•  トルクメニスタン– 2024年時点で6つのシステムが稼働中。^[19]
•  ウクライナ– 2024年時点でBM-30スメルチ40機とヴィルハ数機。運用性は疑わしい。^[19]
•  アラブ首長国連邦– 2024年時点で6つのシステムが稼働中。^{[18] [19]}
•  ベネズエラ– 2024年時点で12のシステムが稼働中。^{[18] [19] [25]}

•  カンボジア– 2024年時点で6機のPHL-03が運用中。^{[18] [19]}
•  中国- PHL-03として現地生産。2024年時点で175機が運用中。^[19]
•  エチオピア– 2024年時点で4機のPHL-03/AR-2。^{[18] [19]}運用性は疑わしい。^[19]
•  モロッコ– 2024年時点で36台のPHL03/AR2中国版が運用中。^{[26] [27]}
•  パキスタン– 2024年時点で36機のA-100が運用中。^[19]中国のA-100をベースに、完全なTOTを備えたA-100Eとしてさらに現地生産されている。^[28]
•  タンザニア– 2024年時点で12機のA-100が運用中。^{[18] [19]}

•  ソビエト連邦: 後継国に引き継がれた。

• PHL-96 – 外見上は万山 WS-2400をベースにした類似ミサイル。ただし、PHL-03とBM-30は互換性のある部品を共有していないため、外観は似ているものの、異なるミサイルです。この中国製車両は、ドイツ設計のディーゼルエンジン、トランスミッション、油圧装置を使用しており、ZFフリードリヒスハーフェンいます。このプログラムは実際には1990年代後半に開始されており、名称の「96」は1996年を意味していると伝えられており、この年は中国軍が初めて新しい長距離SPMRLSの要件を発行した年です。このプログラムは、BM-30スメルチが購入されたときに大幅な再設計変更を経ました。^[29]多くの中国人から誘導式自走多連装ロケット発射システム（SPMRLS）と呼ばれているPHL96は、厳密に言えば誘導式SPMRLSではない。技術的にはロケットは誘導されていないためである。誘導は実際には9M55K1クラスター弾などの子弾によって行われる。後継機であるPHL03がすぐに配備されたため、中国で配備されたPHL96はごく少数であった。

• A-100 – 1990年代後半に北京に拠点を置く中国ロケット技術研究院（CALT）によって開発された、300 mm、10本の砲身を持つ多連装ロケット発射装置。A-100の最小射程距離は40 km、最大射程距離は100 kmです。 ^[要出典]
• PHL-03 – 中国が開発した射程距離150kmのPHL96。 ^[30] PHL03は高度にデジタル化されたPHL96で、GPS/GLONASSを組み込んだコンピュータ化された射撃管制システム（FCS）を備えており、 Type 90A SPMRLのシステムと似ており、乗員は4人（BM-30/PHL96は3人）で、前身のPHL96からわずか1、2年後の2004～2005年に就役した。 ^[要出典] PHL96と同様に、PHL03はロケットそのものではなく子弾頭が誘導されるため、厳密には誘導式SPMRLではない。 ^[要出典]
• AR-1 – PHL03 の中国開発。これは実際には BM-30 SPMRL の中国バージョンの最初のモデルであり、真の誘導ロケット システムです。ロケット自体は、WSシリーズ SPMRL、これは後の中国バージョンの標準になりました。ロシアは、弾道追跡レーダーによってロケットの飛行のエラーが検出されるとすぐに修正する中間コース無線コマンド誘導を備えた BM-30 の誘導バージョンをすでに開発していましたが、これは財政的制約のために採用されませんでした。^{[引用が必要]}
• AR-1A – AR-1の中国開発。AR-1の10発バージョンで、2つの発射箱があり、それぞれに5つの拡張可能な発射管が含まれています。ロケットが発射されると、以前のバージョンのように各管を個別に再装填するのではなく、発射箱全体が交換されるため、再装填時間が大幅に短縮されます。^[31][32]
• A-100E – AR-1Aの輸出型。パキスタン軍で運用中。^[要出典]
• AR-2 – 中国が開発したAR-1/1Aで、ノリンコ社が製造したもので、射程距離が130kmに延長されている。^[33]
• AR-3 – ノリンコ社が製造した300mmまたは370mmロケットを発射する中国システム^[34]
• ヴィルハ- ウクライナが開発したスメルチシステム。2018年にウクライナロケット軍で配備された。

• アストロズ II – (ブラジル)
• BM-24 – (ソビエト連邦)、240 mm
• BM-27 ウラガン – (ソ連)、220 mm
• ファジュル5 – (イラン)、333 mm
• M142 HIMARS – (アメリカ)
• カチューシャ – (ソビエト連邦)、第二次世界大戦の BM-13
• M270 – (アメリカ)
• ピナカ多連ロケットランチャー – (インド)、214 mm
• TOROS – (トルコ)、230～260 mm
• TOS-1 ブラティーノ – (ソ連、ロシア)、重火炎放射システム (多連装ロケット / サーモバリック兵器発射装置)
• Vilkha – (ウクライナ)、300 mm

外部ビデオ
300mm スメルチ多連装ロケットランチャー: 0:48 – クラスター – 破片 1:30 – 分離型榴弾弾頭 2:00 – クラスター – 自己誘導式 EFP (AT) 要素 3:00 – クラスター – 対戦車地雷 3:30 – クラスター – 成形炸薬/破片要素 3:50 – 無人航空機 5:20 – サーモバリック弾頭
