威志ロケット

衛士（WS;中国語:卫士;文字通り「守護者」）多連装ロケット砲システムは、主に中国四川省成都市にある四川航空宇宙技術研究院（SAAT、062基地としても知られる）で開発された。^{[1] [2]}このシステムには、302 mm (11.9 in) WS-1（100 km (62 mi; 54 nmi)）、改良された302 mm (11.9 in) WS-1B（180 km (110 mi; 97 nmi)）、122 mm (4.8 in) WS-1E（40 km (25 mi; 22 nmi)）、400 mm (16 in) WS-2（200 km (120 mi; 110 nmi)）、その他多くのモデルが含まれる。 WS-1 シリーズの兵器システムは人民解放軍に配備されておらず、タイからの注文がある。WS-2 は将来、人民解放軍に配備される可能性がある。同じ名前を共有しているにもかかわらず、主な開発者である SCAIC 以外にも、威志シリーズ多連装ロケット砲 (MRL) のさまざまなモデルを開発している企業がいることは注目に値する。

中国航天長征国際（CASC傘下の企業）は、WSロケットのほとんどの射程距離表を示した。無誘導ロケット、誘導ロケット、精密誘導ロケットがある。^[3]

SCAIC は 1980 年代後半に人民解放軍地上部隊向けに無誘導大口径多連装ロケット システムの開発を開始しました。その結果生まれた 302 mm 4 連装ロケット システムの威力 1 号 (WS-1) は 1990 年に初めてテストされました。しかし、この兵器システムは人民解放軍に十分な印象を与えることができず、生産注文は受けられませんでした。WS-1 の地上装備は、ロケット発射トラック、輸送および積載トラック、および射撃指揮トラックで構成されています。

WS-1 ロケット大隊の装備は次のとおりです。

• DZ-88B射撃指揮車（4名）：1台
• MF-4ロケット発射トラック（3人）：6～9
• QY-88 運搬・積載トラック（3名）：6～9人
• 高高度気象レーダー（3名）：1台
• 打ち上げトラック1台あたりのロケット数：40～60

シリアのM-302 （カイバル-1とも呼ばれる）はWS-1ロケットをベースにしている。^[4]

SCAICは1990年代にWS-1の開発を継続し、1990年代後半に改良されたWS-1Bを導入した。WS-1Bは主に海外の顧客を対象とし、北京に拠点を置く中国精密機械集団（CPMIEC）によって積極的に販売された。WS-1と比較して、WS-1Bは航続距離が180kmに延長されている。^[5]

WS-1B ロケット大隊の装備は次のとおりです。

• DZ-4B射撃指揮車（5名）：1台
• HF-4Bロケット発射トラック（3人）：6～9
• QY-4B 輸送・積載トラック（3名）：6～9人
• 702型高高度気象レーダー（3名）：1台
• 打ち上げトラック1台あたりのロケット数：40～60

WS-1E は、人民解放軍の現在の 81 式 122 mm ロケット システムの後継として SCAIC が開発した 122 mm 多連装ロケット システムです。90 式 122 mm ロケット システムに類似していますが、生産には至りませんでした。WS-1E ロケット大隊には以下の装備があります。

• DZ-88B射撃指揮車（5名）：1台
• MF-40ロケット発射トラック（3人）：6
• 打ち上げトラック1台あたりのロケット数：120～160

射程距離が500km（310マイル、270海里）に達するということ以外はほとんど知られていない。^[5]

トルコのミサイルシステムTRG-300カシルガMBRL（TRG-300とも呼ばれる）^[6]は中国のWS-1B ^[7]（Wei Shi、Guardian）をベースにしており、設計に若干の改良が加えられており、発射装置はWS-1Bの発射装置と非常によく似ている。トルコ陸軍では、302mm T-300カシルガMBRLシステムが長距離火力支援を行っている。

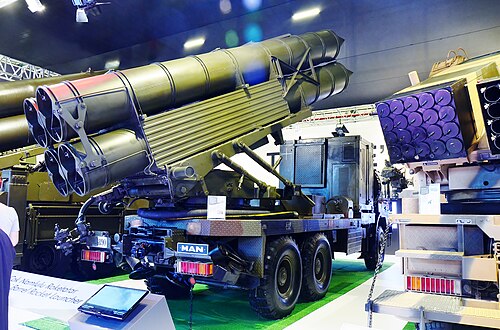

T-300 カシルガ MBRLS は、発射システム (T-300) とロケット TR-300 の 2 つの主要部分で構成されています。T-300 MBRL は、ドイツの MAN (6×6) 26.372 10t クロスカントリー トラック シャーシに基づいています。4 つのロケットを搭載した戦闘重量は 23t です。この MAN (6×6) は、トルコ陸軍司令部のT-122発射プラットフォームとしても機能します。発射車両 F-302T のキャビン ウィンドウには、ロケットが発射される前に下げられるシャッターが装備されています。

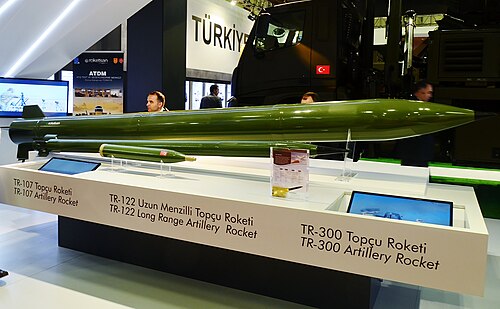

• TR300S:無誘導、射程距離:36～65 km
• TR300E:無誘導、範囲: 65～100 km
• TR300K:誘導式、射程距離:30～120 km ^[8]

2004年の珠海航空ショーで、SCAICは最新のWS-2多連装ロケットシステムを公開した。この兵器には6つの箱型ランチャーが装備されており、400 mmロケットを最大射程200 kmに発射するが、^[9]一部の情報筋によると、射程は350 kmに達する可能性があるとのことである。^[10]これにより、人民解放軍は首都台北を含む台湾西海岸を攻撃することができる。WS-2は、中国が保有する高価な短距離弾道ミサイルの安価な代替品になると推測されている。WS-2には、ロケットの長距離飛行によって引き起こされる精度の低下を補うために、単純なカスケード慣性ターミナル誘導が装備されている。2008年には、3機のUAVを搭載したロケットである特殊な対レーダーバージョンを含む、WS-2用の子弾が開発されていることが明らかになった。ロケットが目標エリアに発射されると、他の子弾頭と同様に無人機が放出される。無人機が巡航を開始すると、シーカーが目標のレーダー信号を探し出し、レーダーにロックオンすると、無人機は目標に近づき攻撃する。中国国内の一部軍事愛好家は、このような技術はイスラエルのハルピー対レーダー無人機の原理に基づいていると主張しているが、これは中国国外の独立した情報源によって確認されていない。

WS-1E ロケット大隊と WS-2 ロケット大隊は同じ装備を共有しており、以下の武装をしています。

• 射撃指揮車（5名）：1台
• ロケット発射トラック（3人）：6
• トラック輸送・積載（3名）：6～9名
• 打ち上げトラック1台あたりのロケット数：30～48
• 準備時間（移動から焼成まで）< 12分
• 焼成密度：1/600m以上
• 精度: 0.3% 以上

射程距離200kmのアップグレード版。^[11]

GPS誘導と350kmの航続距離を備えたアップグレード版。^{[11] [12]}また、パッシブホーミング誘導機能も備えている。^[5]

GPS誘導と400kmの射程距離、そして致死性の無人航空機を発射する能力を備えたアップグレード版。^[13]

中国航天科技集団（CASC）の子会社である中国航天長征国際貿易（Alit）が製造したWS-3は、406mmロケット用の長方形のミサイルコンテナ6個を備え、^[14]シンプルなカスケード慣性ターミナル誘導方式を採用し、射程距離は70～200kmです。^[15]

WS-3AもALITによって製造され、民間GPS/GLONASSに更新されたシンプルなカスケード慣性端末誘導を備えたWS-3のアップグレードバージョンですが、顧客の要求に応じて軍用GPS/GLONASSにアップグレードすることもできます。^[16]

WS-3 ASWロケットは、中国保利集団公司の子会社である保利技術によって開発された、ロケット支援型対潜水艦（ASW）魚雷を搭載したWS-3Aの改良型である。ロケットのペイロードは軽量のASW魚雷で、射程は最大100kmである。衛星、航空機、水上艦、潜水艦、沿岸および海底ソナーステーションを含む他のASWプラットフォームによって取得されたターゲット情報は、発射/保管/指揮/制御車両に渡され、次に、最新の接触点でミサイルを発射する。魚雷はロケットから分離されて水に入ると、ターゲットを探し出して破壊する。^[17]

誘導なしの 122 mm PR50 MLSの軽量バージョンで、管の数は PR50 MLS の元の 100 本から 60% 削減されて 40 本になっています。これは、迅速な展開のために重量を軽減した PR50 のよりコンパクトなバージョンです。

WS-15 MRLは射程距離40kmの短距離バージョンで、シンプルなカスケード慣性ターミナル誘導装置を装備している。^[18]

WS-22は、122mmPR50MLRの誘導型で、単純なカスケード慣性ターミナル誘導を備え、標準射程は45kmです。^[19]

WS輸出シリーズの一部。この車両の火力は、元の40発から25％増加して50発になりました。WS SPMRLシリーズの機能を取り入れ、運用コストとライフサイクルコストの両方を削減しました。また、90B型に由来する、異なる射程のロケットを採用するという機能も取り入れられており、PR50の射程は20kmから40kmと広範囲です。PR50 SPMRLの中国語名は「沙尘暴」で、砂嵐を意味し、このシステムは2006年の第6回中国国際航空宇宙博覧会で公開されました。^[20]

8X8トラックに300mm砲弾5本を収めたコンテナ2つを搭載。ミサイルは全長7.5mで、170kgの弾頭を30mのCEP精度で150km以上運ぶことができる。^{[21] [22]}

このミサイルは中国の対艦ミサイルを地上攻撃用に改造したものと思われる。全長3.3メートル、重量200キロ、口径200ミリで、70キロ離れた目標を攻撃できる。^[23]

民間GPS/GLONASS衛星ガイダンスアップデートを搭載した150km範囲のWS-1シリーズの開発。顧客の要求に応じて軍用GPS/GLONASSにアップグレードすることもできます。^[24]

WS-43巡航ミサイルは徘徊弾とも呼ばれ、口径200mm、射程距離60km、CEP精度10m、^[25]、 徘徊時間30分、20kgの弾頭を使用している。^[26]

地対地ミサイル、全長7.4m、口径300mm、150kgの様々な弾頭で260km離れた目標を攻撃可能。慣性/衛星誘導とレーダー端末誘導。^[27]

WS-64は対艦ミサイルで、さまざまなバージョンがあり、射程は120～280kmで、おそらくHQ-16をベースとしており、Weishi MLRSシステムによって発射される。CEPは衛星ナビゲーションを使用する場合は30m 、アクティブレーダー誘導を使用する場合は10mである。2014年の珠海航空ショーでCASCによって公開された^[28]

対潜水艦ミサイル。

CASCが開発した新しい短距離弾道ミサイル。射程距離290km、CEP10メートル未満。^[29]

WS-1シリーズの開発で、単純なカスケード慣性ターミナル誘導を採用。標準弾薬を使用した場合、射程は40～80km、射程延長弾を使用すると射程は60～120kmに延長される。10連装発射装置には、5発の発射箱が2つあり、上部に2つ、下部に3つ、計2列に並んでいる。^[要出典]

GPSで更新される単純なカスケード慣性ターミナル誘導を備えたA100の開発。A200の配置はA100とは異なり、各発射箱は3列の発射管で構成されており、上部と下部にそれぞれ3列、中央に2列あります。A200ロケットには、A100ロケットにはなかった追加の前方制御面もあります。^[30]

A200の開発、2ポッド、各4発の300mmロケット、射程距離290km、統合GNSS/ INS誘導装置付き。^{バングラデシュ[31] [32] [33]} 30～45mの円形誤差確率（CEP）。^[34]

SY-300はWS-2/3の発展型で、SYは神鹰（神の鷲）の略で、中国人民解放軍第4士官学校と第9士官学校が合併して新しい第4士官学校が設立された後に設計された。SY300とその前身であるWS-2/3との主な違いは、WS-2/3では前方操縦翼面の操縦セクションと弾頭が1つのユニットに統合されているのに対し、SY-300ではそれらが分離されている点である。この設計の違いにより、SY-300を無誘導ロケットとして使用する必要がある場合、兵士は誘導システムをダミーウェイトに交換するだけで、現場で迅速にSY300の誘導システムを変更できます。^[35]各車両は6発または12発のSY300ロケットを搭載できます。

SY-400はSY-300のさらなる発展型で、射程距離400kmの短距離弾道ミサイルBP-12Aを2発、または300mm PHL-03ロケットを12発搭載できる。より高価な弾道ミサイルの低コストな代替品として、SY400はカスケード慣性航法誘導を修正するためにGPSを追加することで精度が向上しており、開発者によると、既存の民間GPS信号の代わりに軍用グレードのGPS信号を使用すれば精度をさらに向上できるという。SY-400のもう1つの特徴は、BP-12A弾道ミサイルと同じ発射車両と射撃管制システムを共有しているため、ロジスティクスが簡素化されることだ。^{[36] [37]}

2017年にカタールはSY-400を未発表の数だけ受領した。^[38] 2020年にミャンマーはSY-400システムを未発表の数だけ受領した。^{[39] [40]}

CM -400AKGは、中国航天科技集団が開発したSY-400戦術弾道ミサイルの空中発射型派生型である。^[41] CM-400AKGは、全長5.1メートル、直径400ミリメートル、質量910キログラム、射程距離100〜240キロメートルと宣伝されており、^[41] 150キログラムの爆風弾頭または200キログラムの貫通弾頭を搭載できる。^[42]巡航高度が高く、終端急降下が急で、最大終端速度はマッハ4.5〜5である。シーカーオプションには、円形誤差確率（CEP）が5メートルの対艦用の可能性がある「INS + GNSS + パッシブレーダーシーカー」と、CEPが5〜10メートルの「INS-GNSS + IR / TVシーカー」がある。^[41]パキスタン空軍当局はこのミサイルを「空母キラー」と表現した。^[43]

CM-400AKGは2012年の中国国際航空宇宙博覧会で公開され、^[41]パキスタン空軍の CAC/PAC JF-17サンダーに配備されたと主張された。^[43] 2013年のドバイ航空ショーでは、パキスタン軍筋がこのミサイルが中国で配備されており、対艦バージョンが開発中であると主張した。2014年には、パキスタン空軍のJF-17が2発のCM-400AKG（おそらくモックアップ）を搭載しているのが目撃されており、このミサイルがまだ開発中であることが示唆された。^[41]

2013年のパリ航空ショーで、ファブリカ・アルヘンティーナ・デ・アビオネスの関係者は、ミサイルの性能がJF-17の共同生産に興味を持った主な理由であることを明らかにした。^[41]

WS-1 および WS-1B で使用される自由ロケットは、弾頭と信管、FG-42/43 ロケット モーター、および尾部で構成されています。FG-42/43 ロケット モーターは、高度なヒドロキシ末端ポリブタジン (HTPB) 組成のロケット推進剤を使用した単室の固体ロケット モーターです。WS-2 システムのロケットは、末端誘導用にロケットの中央部に 4 つの制御面を備えています。

このロケットには、対装甲/対人子弾、爆破、燃料気化爆薬 (FAE)、高性能爆薬 (HE) など、さまざまな種類の弾頭を取り付けることができます。ZDB-2 爆破弾頭には、鋼球とプレハブ破片が装填されています。SZB-1 子弾頭は、装甲部隊や歩兵部隊などの広範囲の標的を破壊するように設計されています。SZB-1 子弾頭が爆発すると、約 500 発の弾丸が高圧下で発射されます。

発射トラックには、いくつかのバリエーションがあります。MF-4 発射トラックは、中国製の 6X6 トラック シャーシに基づいています。HF-4 発射トラックは、より高性能な Tiema XC2200 6X6 トラックに基づいています。WS-2 は、より重い 8X8 Taian TA580/TAS5380トラック シャーシを使用しています。発射管の仰角範囲は 0° ～ 60°、方位範囲は -30° ～ +30° です。トラックには、ロケット発射に備えて下げられる油圧式スタビライザーが 4 つ装備されています。

•  アルメニア- AR-1A（報告）^[44]
•  アゼルバイジャン- T-300 カスルガ
•  バングラデシュ- T-300 カシルガとWS-22 74機^[45]
•  ベラルーシ- A200 ^[46]
•  エチオピア- A200 ^[47]
  • ティグレ人民解放戦線- A200 ^[47]
• ハマス– WS-1E ^[48]
•  イラン- WS-1 は 80 年代後半または 90 年代前半に輸入されました。
•  北朝鮮- WS1B KN-09 (MRL) (?)
•  ミャンマー- SY-400 ^[39]
•  パキスタン- A-100
•  パレスチナ- M-302 ^[49]
•  中華人民共和国
•  スーダン- スーダンは2009年に、未確認の数量の先進的な中国製WS-2多連装ロケット砲を入手した。
•  タンザニア- A-100
•  タイ- WS-1B を DTI-1 として使用。技術移転、タイのソフトウェアを使用したライセンス生産。
•  トルコ- TRG-300 カシュルガ

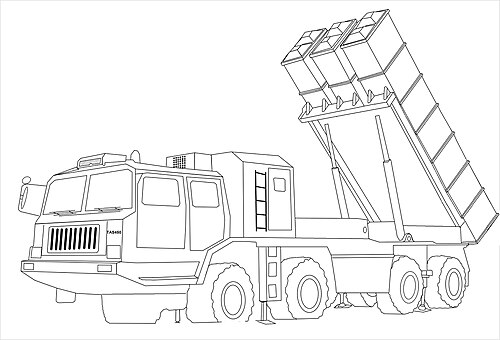

•  モロッコ- WS-2D発射装置36基 [1][2]
