| BM-24M | |
|---|---|

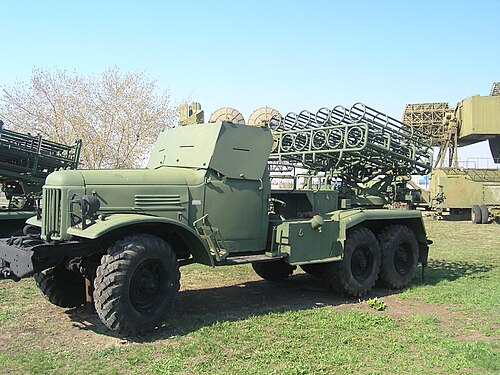

 ZIL-157 シャーシの BM-24M。トリアッティ技術博物館 | |
| タイプ | 多連装ロケットランチャー |
| 原産地 | ソビエト連邦 |
| サービス履歴 | |
| 戦争 | 六日間戦争[1] ヨム・キプール戦争[1] 1982年レバノン戦争[1] |
| 生産履歴 | |
| 生産 | 1947–58 |
| 仕様 | |
| 質量 | 8,680 kg (19,140 ポンド) |
| 長さ | 6.7 m (22 フィート 0 インチ) |
| 幅 | 2.3 m (7 フィート 7 インチ) |
| 身長 | 2.9 m (9 フィート 6 インチ) |
| クルー | 6 [2] |
| 口径 | 直径: 240 mm (9.4 インチ)
|
| バレル | 2列に12個 |
| 標高 | +65°/0° |
| トラバース | 140° |
| 銃口速度 | 465メートル/秒（1,530フィート/秒） |
| 最大射程距離 | ロングロケット：10.2 km（6.3 mi） ショートロケット：6.6 km（4.1 mi）[2] |
| エンジン | ZIL-157 109HP 6気筒ガソリン |
| サスペンション | 車輪付きZIL-157 6×6シャーシ |
運用 範囲 | 430 km (270 マイル) |
| 最高速度 | 65 km/h (40 mph) [2] |
| BM-24T | |
|---|---|
 AT-Sトラクターシャーシ上のBM-24T。 | |
| タイプ | 多連装ロケットランチャー |
| 原産地 | ソビエト連邦 |
| 仕様 | |
| 質量 | 15,240 kg (33,600 ポンド) |
| 長さ | 5.8 m (19 フィート 0 インチ) |
| 幅 | 2.5 m (8 フィート 2 インチ) |
| 身長 | 3.1 m (10 フィート 2 インチ) |
| クルー | 6 [3] |
| 口径 | 直径: 240 mm (9.4 インチ)
|
| バレル | 2列に12個 |
| 標高 | +45°/0° |
| トラバース | 210° |
| 銃口速度 | 465メートル/秒（1,530フィート/秒） |
| 最大射程距離 | ロングロケット：10.2 km（6.3 mi） ショートロケット：6.6 km（4.1 mi）[2] |
| エンジン | V-54-T 250HP 12気筒ディーゼル |
| サスペンション | 追跡済み |
運用 範囲 | 380 km (240 マイル) |
| 最高速度 | 35 km/h (22 mph) [2] |
ウィキメディア・コモンズには、 BM-24に関連するメディアがあります。
BM -24はソ連で設計された多連装ロケット砲である。12本の発射管から240mmロケットを発射することができる。BM-24のバージョンは、ZIS -151およびZIL-157 6×6トラックのシャーシとAT-S無限軌道砲兵トラクターに搭載され、後者からBM-24Tが形成された。生産は1947年にモスクワの第2自動車工場で開始された。[4]イスラエルは、第六日戦争でエジプトから捕獲した車両で構成された1個大隊を運用した。この大隊はヨム・キプール戦争と1982年のレバノン戦争に参加した。[1]
バリエーション
- BM-24 (8U31) – ZIS-151シャーシに搭載された基本モデル。[5]
- BM-24M (2B3) - ZIL-157シャーシに搭載された改良型。[5]
- BM-24T – AT-Sシャーシに搭載された履帯式モデル。[1]
- イスラエルの改良型。[1]
オペレーター
現在のオペレーター
元オペレーター
参照
フォトギャラリー
-
リロードドリル -
1968年、エルサレムのパレードで捕獲されたエジプトのBM-24 -
バテイ・ハオセフ博物館の BM-24 -
ヤド・ラ・シリオン博物館にあるシャーマン戦車のシャーシに搭載されたイスラエルの36ロケットMAR-240
.jpg/500px-Jerusalem_(997009878456805171_(cropped).jpg)
