スペインのフリゲート艦ヴィクトリア

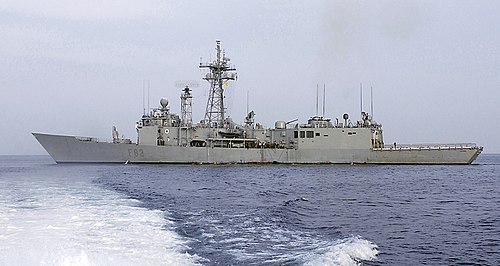

	2004年1月12日ビクトリア
歴史
スペイン
名前	ビクトリア
同名の人物	ビクトリア
ビルダー	バザン
横たわった	1983年8月16日
発売	1986年7月23日
委託	1987年11月11日
母港	ロタ
識別	ペナント番号：F82
状態	現役
一般的な特徴
クラスとタイプ	サンタマリア級フリゲート
変位	3,160 t（3,110長トン）標準
長さ	138.8 メートル (455 フィート 5 インチ)
ビーム	14.3 メートル (46 フィート 11 インチ)
下書き	最大6.6m（21フィート8インチ）
推進	ゼネラルエレクトリック LM2500-30 ガスタービン2 基、単軸および可変ピッチプロペラにより 41,000 shp (31 MW) を発電; 補助推進装置2 基、操縦およびドッキング用の350 hp (260 kW) 格納式電動方位スラスター。;
スピード	29ノット（時速54km、時速33マイル）
補体	223
センサーと; 処理システム	レーダー: AN/SPS-49 (V)4 2次元航空捜索 (F-85およびF-86では(V)5)、RAN-12L (RAN-30に置き換えられる) 2次元低地平線航空捜索レーダー (メロカ用)、SPS-55 表面捜索レーダー、Mk 92射撃管制システム、; ソナー: SQS-56、SQR-19(V) 曳航式アレイ (F-85 および F-86 では -19(V)2)、; 射撃管制： Mk 13武器管制、Mk 92およびSPG-60 STIRミサイル管制、SQQ-89 ASW;
電子戦; とデコイ	ネットチュネル（F-85 & F-86: Mk-3000）迎撃、SLQ-25 ニキシー、Mk36 SROC デコイランチャー
武装	40発の弾倉を備えた単腕式Mk 13ミサイルランチャー1基（SM-1MR対空/艦ミサイル32発とハープーン対艦ミサイル8発を搭載可能）; 2 ×三連装マーク 32 ASW魚雷発射管、マーク 46 Mod 5対潜魚雷; 1 × OTO メララ 76 mm/62 cal.海軍砲; 1 × 20 mm メロカ 12 バレル CIWS システム;
搭載航空機	シコルスキー SH-60B シーホークLAMPS III ヘリコプター2 機

ビクトリア（F82）は、アメリカのオリバー・ハザード・ペリー級の設計を基にスペイン海軍が建造したサンタ・マリア級フリゲート艦6隻のうち2番艦である1986年7月23日に進水、1987年11月11日に就役した。このフリゲート艦は、ソマリア沿岸の海賊と戦うアタランタ作戦に配属されている

デザインと説明

サンタマリア級は、アメリカのオリバー・ハザード・ペリー級をベースにした6隻のミサイルフリゲート艦のシリーズである。^[1]オリバー・ハザード・ペリー級は、対空戦(AAW) プラットフォームと対潜水艦戦(ASW) および対水上戦能力を維持しながら、ユニットコストを削減する方法として考案された。 ^[2]オリバー・ハザード・ペリー級には、短船体と長船体の2つの形式があり、サンタマリア級は、将来の改造に備えて上部の重量を増やすことができるように、長船体である。 ^[3]このクラスは2つのバッチで製造され、最初の4隻はバッチ1、最後の2隻はバッチ2であった。最初のバッチの船の排水量は、軽量で2,851トン(2,806ロングトン)、標準で3,160トン (3,110ロングトン)、満載で4,017トン (3,954ロングトン) である。 2番目のバッチは、同じ軽量および標準排水量で、満載排水量は4,107トン（4,042英トン）です。フリゲート艦は全長138.8メートル（455フィート5インチ）、水線高125.9メートル（413フィート1インチ）、全幅14.3メートル（46フィート11インチ）、標準喫水4.52メートル（14フィート10インチ）、ソナードームでの最大喫水6.6メートル（21フィート8インチ）です。^[4]船の定員は13人の士官を含む223人です。^[1]

サンタマリア級は、ゼネラル・エレクトリック社製 LM2500 ガスタービン2 基で駆動する可変ピッチプロペラで推進され、41,000軸馬力(31,000 kW ) を発生し、最高速度 29ノット(54 km/h、33 mph) を実現します。このフリゲート艦は 587 t (578 ロングトン、647 ショートトン) の燃料を搭載し、航続距離は18 ノット (33 km/h、21 mph) ^[4]で 5,000海里 (9,300 km、5,800 mi)、20 ノット (37 km/h、23 mph) で 4,500 海里 (8,300 km、5,200 mi) です。^[1]船舶には1,000kWのカトー・アリソン114-DOOLディーゼル発電機が4台搭載されており、合計4,000kWの発電が可能。これにより、260kW（350 馬力）の格納式回転補助推進モーター2台に電力を供給できる。^[4]船舶にはフィンスタビライザーが装備されている。^[1]

武装とセンサー

サンタマリア級フリゲート艦は、 32 発のSM-1MR 対空/艦ミサイルと 8 発のハープーン対艦ミサイルを装填できる40 発マガジンを備えた単装式Mk 13 ミサイルランチャーを装備しています。ハープーンミサイルは、227 キログラム (500 ポンド) の弾頭を搭載し、マッハ0.9 で 50 海里 (93 km、58 マイル) の射程を持ちます。 SM-1Rミサイルの射程はマッハ2で20.5海里（38.0km）である。また、艦艇にはOTOメラーラ76mm（3.0インチ）/62口径艦砲1門が搭載されており、毎分85発を最長8.7海里（16.1km）まで発射することができ、各砲弾は6kg（13ポンド）の弾頭を搭載している。^[1]^[a] AAW防御用には、メロカ20mm（0.79インチ）/120口径12連装近接防御火器システム（CIWS）1門を搭載しており、毎分3,600発を最長2km（1.2マイル）まで発射することができる。ASW用には、 Mod 5 Mark 46魚雷用の3連装 Mark 32 魚雷発射管2基を搭載している。^[1]

艦艇にはAN/SPS-49 (V)4 2次元航空捜索レーダー、メロカCIWS用のRAN-12L（RAN-30に代替中）2次元低水平線航空捜索レーダー、SPS-55水上捜索レーダー、Mk 92火器管制レーダーが装備されている。対潜水艦にはSQS-56ソナー、SQR-19(V)曳航式レーダーがある。火器管制にはMk 13火器管制、Mk 92およびSPG-60 STIRミサイル管制、SQQ-89対潜水艦システムがある。電子戦にはネットンエル迎撃システム、 SLQ-25ニキシー曳航式魚雷デコイ、Mk36 SROCデコイランチャーがある。 ^[4]

航空機

オリバー・ハザード・ペリー級の長胴型であるサンタ・マリア級フリゲート艦には、最大2機のシコルスキーSH-60Bシーホーク軽空挺多目的システム（LAMPS）IIIヘリコプターを収容できる2つの格納庫があるが、通常は1機しか搭載されない。後部にあるヘリコプターデッキには、LAMPSヘリコプターを取り扱うために設計されたRASTヘリコプターデッキハンドリングシステムが装備されている。^[4]

建設とキャリア

ヴィクトリアは1977年6月29日に発注され、1983年8月16日にスペインのフェロルにあるイザール造船所で起工された。^{[1]スペイン海軍が新しい}航空母艦の建造に集中するためフリゲートの建造を延期したため、建造は遅れた。^[5]フリゲートは1986年7月23日に進水し、1987年11月11日に就役した。 ^[1]この艦は第41護衛隊の一部としてスペインのロタを母港としている。 ^[4]

2009年3月29日、アタランタ作戦に参加していたドイツ海軍のタンカー「シュペッサート」が7人の海賊船に襲撃された。^[6]^[7]通常の40人の民間人乗組員に加えて、「シュペッサート」には12人の警備隊が乗っており、海賊と小火器で銃撃し、襲撃を撃退した。^[8]ヴィクトリアに搭載されていたSH-60Bヘリコプターが逃走中の海賊小舟を迎撃して発砲し、海軍部隊が交代するまで降伏する海賊の監視を続けた。この追跡には同艦の「 デ・ゼーヴェン・プロヴィンシェン」、「プサラ」、および「 ボクサー」も参加した。

2010年6月2日、ヴィクトリアはリビア船 MVリムの乗組員に医療援助を提供し、 4か月前に船をハイジャックした海賊をリムの乗組員が制圧した後、ソマリアの海賊による同船の再拿捕を阻止した。リムは2010年2月3日にアデン湾に入って以来、ソマリアのガラカド港に停泊していた。2010年8月3日、ヴィクトリアのヘリコプターが、海賊の小型船に襲われているとの救難信号を発信していたノルウェーのケミカルタンカー MVボウ・サガへの海賊の襲撃を阻止した。小型船に乗っていた7人の海賊は、後にこの地域の欧州連合海軍の第2チームによって捕らえられた。^[9] 2010年8月3日、ノルウェーのケミカルタンカーMV Bow Sagaがアデン湾の真ん中の輸送路を航行中、攻撃を受けた。7人を乗せた海賊の小型船が船橋を銃撃し、窓を損傷した。EU海軍部隊は同船の救難信号を聞き、最も近かった軍艦 Victoriaに事件への対応を命じた。Victoriaは既にヘリコプターを飛ばしており、通報からわずか10分後に介入することができた。海賊は攻撃を中止し、逃走を試みた。最初にヘリコプターから、次に軍艦Victoriaから警告射撃が行われた後、海賊はようやく停止した。小型船はVictoriaからの乗船チームによって捜索され、その後武器が発見された。 ^[10]

2022年11月、スペイン海軍は、ビクトリアを改修して第2ボートデッキを設置し、硬質船体インフレータブルボートの使用を可能にすると発表した。^[11]
