S90級魚雷艇

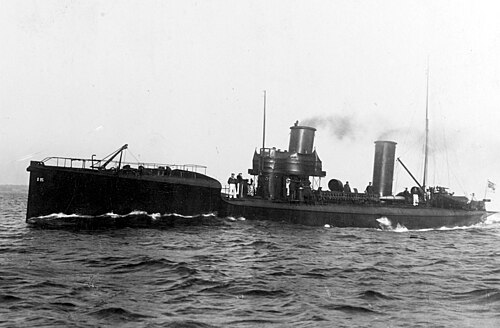

キールのS90、1901年頃
クラスの概要
ビルダー	シッハウ(S)、ゲルマニアヴェルフト(G)
オペレーター	ドイツ帝国海軍
先行	SMS D10
後継者	S138クラス
構築済み	1899–1907
委託中	1899–1921
完了	48
一般的な特徴
クラスとタイプ	S90クラス
変位	412トン（405ロングトン）設計 544トン（535英トン）満載
長さ	65.70 m (215 フィート 7 インチ) o/a
ビーム	7メートル（23フィート）
下書き	2.63 m (8 フィート 8 インチ)
推進	2軸VTE 船舶用ボイラー3台 6,783 馬力 (5.058 MW)
スピード	28 ノット（時速52km、時速32マイル）
範囲	12ノット（22 km/h; 14 mph）で2,000  nmi（3,700 km; 2,300 mi）
補体	将校2名、下士官67名
武装	S90～107: 3 × 5 cm（2.0インチ）SK L/40砲 45cm（17.7インチ）魚雷発射管3基 G132～134: 4 × 5.2 cm（2.0インチ）SK L/55砲 45cm（17.7インチ）魚雷発射管3基 G135 および 136: 1 × 8.8 cm（3.46インチ）SK L/35砲 2× 5.2cm（2インチ）SK L/55砲 45cm（17.7インチ）魚雷発射管3基

S90級魚雷艇は、20世紀初頭にドイツ帝国海軍（Kaiserliche Marine ）向けに建造された大型魚雷艇のグループである。これらはHochsee-Torpedoboot（公海用魚雷艇）であり、エルビングのシヒャウ社（36隻）とキールのゲルマニアヴェルフト社（12隻）で様々な設計に基づいて建造された。ドイツの魚雷艇は造船所によって指定され、指定の最初の文字は造船所を反映していた。^[1]

これら48隻の船は、1898年から1907年にかけて10の異なる設計で建造された。そのため船の大きさは様々で、建造される船が増えるにつれて徐々に大きくなっていった。船は喫水線長が62.70～68.50メートル（205フィート9インチ～224フィート9インチ）、全長が63～71.50メートル（206フィート8インチ～234フィート7インチ）であった。船の全幅（海里）は7～7.65メートル（23フィート0インチ～25フィート1インチ）、喫水は2.03～3.22メートル（6フィート8インチ～10フィート7インチ）であった。^[2]各船の船体は11の水密区画に分かれていたが、 G132以降は12番目の区画が追加された。乗組員は士官2名と下士官55名であったが、一部の船はより人数が多く、S120は水兵4名多く、G132は12名多く、G131は士官3名と下士官78名であった。半艦隊旗艦として運用される場合、これらの船には標準乗組員に加えて、艦隊長のスタッフとして士官4名と下士官11名が乗船する。各船にはヨール1隻とディンギー1隻が搭載されていた。^[3]

S90クラスの艇は、一対の垂直型 3 気筒三段膨張蒸気エンジンによって推進され、一対の 3 枚羽根スクリュープロペラを駆動した。蒸気は 3 基の石炭燃焼水管ボイラーによって供給された。S125 と G137 の 2 隻には、旧式の往復エンジンの代わりにパーソンズ蒸気タービンが装備され、 G137には追加のボイラーも装備された。往復エンジン駆動の艇は、 5,900 ～ 7,000図示馬力(4,400 ～ 5,200 kW) で、27 ～ 30ノット(50 ～ 56 km/h、31 ～ 35 mph)の定格出力があった。一方、S125とG137 は、それぞれ6,600軸馬力(4,900 kW)、28 ノット (52 km/h、32 mph)、10,800 軸馬力 (8,100 kW)、30 ノット (56 km/h、35 mph) の定格でした。これらの船は、93 から 168 t (92 から 165 ロング トン、103 から 185 ショート トン) の石炭を貯蔵できました。その結果、巡航半径は 17 ノット (31 km/h、20 mph) で 830 から 1,500 海里 (1,540 から 2,780 km、960 から 1,730 mi) と大幅に変化しました。各船には電力供給のために4～8キロワット（5.4～10.7馬力）の110ボルト発電機が1台または2台搭載されていた。操舵は船尾と船首に1つずつ装備された舵で制御された。 ^[4]

このクラスの艦艇のほとんどは、単装砲架に5cm(2.0インチ)SK L/40 ^{[5]砲3門を主砲として装備していた。総重量1.75kg(3ポンド14オンス)の砲弾が252発搭載されていた。}砲の砲口初速は656m/s(2,150フィート/秒)、最高仰角20度で最大射程は6,200ヤード(5,700メートル)であった。G132 、G133、G134、およびG136は、単装砲架に5.2cm(2インチ)SK L/55砲4門を搭載していた。これらの砲は、同様の1.75kgの砲弾を砲口初速850m/s(2,800フィート/秒)で発射した。砲は20度まで俯仰でき、最大射程は7,100メートル（7,800ヤード）であった。G135は5.2センチ砲2門と8.8センチ砲1門を装備し、G137は5.2センチ砲3門と8.8センチ砲1門を装備していた。8.8センチ砲は7キログラム（15ポンド）の砲弾を砲口初速690メートル/秒（2,300フィート/秒）で発射した。砲は25度まで俯仰でき、最大射程は8,790メートル（9,610ヤード）であった。多くの艇は就役中に再武装され、5センチ砲または5.2センチ砲からより強力な8.8センチ砲に交換された。このクラスのすべての艦艇は、 5本の魚雷を搭載した3基の45cm（17.7インチ）単装魚雷発射管を甲板上に搭載していました。^{[3] [6]}

これらの船のほとんどは第一次世界大戦に投入された。S90は1914 年 10 月 17 日に日本の巡洋艦 高千穂を沈め、その日のうちに青島で自沈した。これらの船のうち 4 隻は、まさに同日にテセル島沖海戦に参加し、イギリスの軽巡洋艦と 4 隻の駆逐艦がS119、S115、S117、S118からなる第 7 半艦隊を破壊した。

• ガーディナー、ロバート編（1979年）。コンウェイの『世界の戦闘艦1860-1905』。ロンドン：コンウェイ海事出版。ISBN 0-85177-133-5。
• ガーディナー、ロバート、グレイ、ランドール編 (1985)。コンウェイの『世界の戦闘艦 1906-1921』。アナポリス: 海軍研究所出版。ISBN 0-87021-907-3。
• グローナー、エーリッヒ（1990年）。『ドイツの軍艦：1815～1945年』アナポリス：海軍研究所出版。ISBN 0-87021-790-9。
