計画とは、場所や物体を説明したり、建築や製作の指示を伝えたりするために使用される一連の 図面または 2 次元図です。通常、計画は紙に描かれたり印刷されたりしますが、デジタル ファイルの形式をとることもできます。
計画は、建築、都市計画、景観設計、機械工学、土木工学、産業工学からシステム工学まで、さまざまな分野で使用されます。
「プラン」という用語は、一連のプランの中の単一のビュー、シート、または図面を指すために使用されることがあります。より具体的には、平面図は、フロアプランなどのオブジェクトを見下ろす正投影です。[1]
概要
計画は、多くの場合、建築、エンジニアリング、計画などの技術的な目的に使用されます。これらの分野における計画の目的は、敷地、建物、製品、またはコンポーネントのすべての幾何学的特徴を正確かつ明確に把握することです。計画はプレゼンテーションやオリエンテーションの目的で使用されることもあり、多くの場合、前者よりも詳細度が低いバージョンです。計画の最終目標は、既存の場所やオブジェクトを描写すること、または建築業者や製造業者が設計を実現できるように十分な情報を伝えることです。
計画を作成するプロセスと、それを作成するスキルは、しばしば技術図面と呼ばれます。 作業図面は技術図面の一種で、エンジニアリング製品または建築物を構築するために必要なドキュメントの一部です。 建築では通常、土木図面、建築図面、構造図、機械図面、電気図面、配管図面が含まれます。 エンジニアリングでは、これらの図面には、寸法や角度など、特定のオブジェクトを製造するために必要なすべてのデータが表示されます。
プランの特徴
形式
計画は多くの場合、「セット」で作成されます。セットには、セットの目的に必要なすべての情報が含まれ、不要なビューや投影は除外される場合があります。計画セットは、標準的なオフィスサイズの用紙または大きなシートにすることができます。必要に応じて、ホッチキスで留めたり、折りたたんだり、丸めたりすることができます。計画セットは、DWGなどの独自の形式、またはDXFやPDFなどの交換ファイル形式のデジタル ファイルの形をとることもできます。
計画はしばしば「青写真」または「ブルーライン」と呼ばれます。しかし、これらのコピー方法は、白紙に黒または多色の線を描く複製プロセスや、情報の電子表現に取って代わられたため、これらの用語は急速に時代遅れに なりつつあります。
規模
図面は通常「縮尺図」です。つまり、図面は場所や物体の実際のサイズに対する特定の比率で描かれます。セット内の異なる図面には、さまざまな縮尺が使用される場合があります。たとえば、フロア プランは 1:48 (または 1/4"=1'-0") で描かれ、詳細図は 1:24 (または 1/2"=1'-0") で描かれる場合があります。敷地図は、1" = 20' (1:240) または 1" = 30' (1:360) で描かれることがよくあります。
メートル法では、比率は一般的に1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000、1:2000、1:5000です。
見解と予測

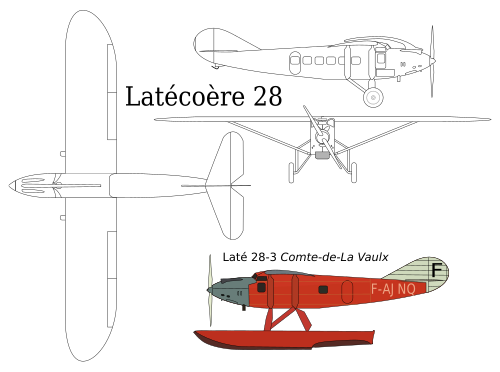

計画は 3 次元のオブジェクトを 2 次元の平面上に表すため、ビューまたは投影図の使用は計画の読みやすさにとって重要です。各投影図は、場所またはオブジェクトを見るための視点と投影の種類を想定することによって作成されます。投影の種類は次のとおりです。
計画アプローチ
シートの順序については普遍的な標準はありませんが、一般的なアプローチは次のとおりです。
- 一般情報: セットの最初のシートには、メモ、アセンブリの説明、プロジェクトのレンダリング、または単にプロジェクトのタイトルが含まれる場合があります。
- 敷地:敷地計画(主要計画を含む) は他の計画の前に表示され、小規模なプロジェクトでは最初のシートに表示されることがあります。プロジェクトでは景観計画が必要になる場合がありますが、図面が明確な場合は敷地計画と統合できます。
- 特定のプラン:最下階から屋根のプランまでを含むフロア プランは、通常、セットの先頭近くに表示されます。さらに、たとえば、天井のレイアウトを示す天井伏図 (RCP) は、フロア プランの後に表示されます。
- 立面図 : 主要立面図または正面立面図から始まり、すべての建物立面図はプランの後に表示されます。小規模な住宅プロジェクトでは、プランの前に立面図が表示される場合があります。立面の詳細は、建物立面図と同じシートに表示される場合があります。
- セクション: 次に、建物全体を切断したビューを説明する建物セクションが表示され、その後に壁セクション、詳細セクションが続きます。
- 詳細: 詳細は、前のシートのいずれかに表示される場合もあれば、詳細シートにまとめて表示される場合もあります。これらの詳細には、建物のコンポーネントがどのように組み合わされているかを示す建設の詳細が含まれる場合があります。これらの詳細には、木工図面やその他の内部の詳細も含まれる場合があります。
- スケジュール: 大規模なプロジェクトでは、建物のさまざまな側面をスケジュールとしてリストする必要があります。これには、窓、ドア、壁や床の仕上げ、ハードウェア、造園要素、部屋、エリアのスケジュールが含まれます。
追加システムが複雑で、設置に多くの詳細が必要な場合は、次のような特殊な追加計画図が使用されることがあります。
- 構造: 小規模なプロジェクトでは、平面図と断面図に構造情報のみが表示される場合がありますが、大規模なプロジェクトでは、建物の構造を説明する別のシートがあります。
- 機械: 機械図面には、配管、暖房、換気、空調システム、または防火システムが表示されます。
- 電気:電気計画図には、機器とケーブル トレイのレイアウト、照明と電源、接地、電話、ローカル エリア ネットワーク、特殊な通信または信号システム、反射照明計画などが含まれる場合があります。
