コリメータ照準器は光学照準器の一種で、ユーザーが覗くと、目の位置に関係なく（視差がほとんどなく）、照準器が取り付けられた装置と一直線に並んだ照明付きの照準点を見ることができる。[1]コリメーティング照準器 [2]または「閉塞眼照準器」（OEG ）とも呼ばれる。[3]
説明
コリメータ照準器の基本的なレイアウトは、開いた端にレンズが付いた閉じたチューブと、レンズの焦点の閉じた端の近くに取り付けられた発光レチクルで、光学コリメータを形成します。レチクルは、電子光源（白熱電球、または最近では発光ダイオード）によって、または乳白色の窓または光ファイバー ライトパイプを介してレチクルの後ろに集められた周囲光によって照らされます。コリメータ照準器は比較的古いアイデアであり、[4]ほぼ100年間、さまざまな形で使用されています。[5]
使用法
これらの照準器は「ブラインド」照準器です。つまり、両目を開けて照準器をのぞき込むか、片目を開けて頭を動かして照準器と標的を交互に見るか、片目で照準器と標的を同時に部分的に見るかのどちらかで使用します。[6]
アプリケーション

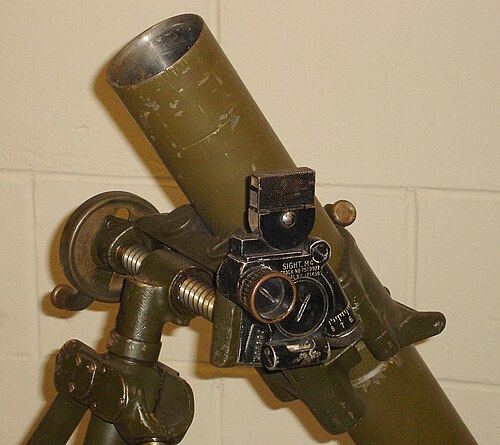

コリメータ照準器は武器の照準器として非常にシンプルで頑丈、低コストの装置であると考えられています。[7]第一次世界大戦以来、迫撃砲や野砲に使用されてきました。アームソンの遮蔽眼照準器（OEG）やノーマーク社のシングルポイントなど、より現代的な形態のものもあります。[8] [9]これらは両方とも、保護用の透明なドームの中に集光ロッドを使用して周囲の光を集め、「ドット」スタイルのレチクルを照らします。
コリメータ照準器は、光を遮る光学窓が介在しないため、比較的遮るもののない視野で両眼を使用できることから、薄暮や「部屋の掃討」作戦などの低照度状況での小火器用照準器として使用されてきました。[10]近年では、照明付き反射照準器、ホログラフィック照準器、さらには望遠照準器（ 「ビンドン照準コンセプト」を使用する先進戦闘光学照準器（ACOG）など）の導入により、専用のコリメータ照準器が置き換えられました。これらの他のタイプの照準器は、コリメータ照準器の役割で両眼で使用できるためです。
コリメータ照準器は、天文学では、望遠鏡を指定された天体に向けるため のファインダースコープとしても使用されます。
参照
参考文献
- ^ 基礎光学と射撃管制装置への応用、米国陸軍省、第8-24節、177ページ。
- ^ ウィリアム・C・ファーマー『兵器野外ガイド』279ページ
- ^ ジャン・ケイ、国際防衛ディレクトリ、1991-92年、241ページ
- ^ 監視および目標捕捉システム AL Rodgers - 1983 – p. 201
- ^ アメリカの軍需品 1917-1918: ベネディクト・クロウェル、米国軍需品局次官補の報告書。陸軍省 - 1919 - p. 142
- ^ 基礎光学と射撃管制装置への応用：1921年5月、アメリカ陸軍兵器部、p. 84
- ^ 基礎光学と射撃管制装置への応用：1921年5月、アメリカ陸軍兵器部、p. 82、THE COLLIMATOR
- ^ Hearst Magazines (1970年9月)。ポピュラーメカニクス。Hearst Magazines。p. 44。
- ^ 「SOFカービン：Son Tay GAU-5A/AとM4A1 CQBRの比較（パートII） - Soldier Systems Daily」。
- ^ マイケル・J・ストロフ3世少佐、米海兵隊司令官、「夜間射撃術：一歩前進」、海兵隊ガゼット、第74巻第4号、1990年4月、pp. 44-45図
