オーディオコネクタとビデオコネクタは、音声信号または映像信号を伝送するための電気的または光学的コネクタです。オーディオインターフェースまたはビデオインターフェースは、信号の物理的パラメータと解釈を定義します。コネクタやインターフェースの中には、音声のみ、または映像のみを伝送するものもあれば、音声と映像の両方を伝送するものもあります。
デジタルオーディオとデジタルビデオの場合、これは物理層、データリンク層、およびアプリケーション層の大部分またはすべてを定義するものと考えることができます。アナログオーディオとアナログビデオの場合、これらの機能はすべて、 NTSCやアナログオーディオのスピーカー駆動信号といった単一の信号仕様で表現されます。
電気機器または光機器の物理的特性には、必要な配線の種類と本数、電圧、周波数、光強度、コネクタの物理的設計などが含まれます。データリンク層の詳細は、アプリケーションデータがどのようにカプセル化されるか（同期やエラー訂正など）を定義します。アプリケーション層の詳細は、実際に送信されるオーディオまたはビデオのフォーマットを定義し、多くの場合、 PCM、MPEG-2、DTS Coherent Acousticsコーデックなど、インターフェースに固有ではないコーデックが含まれます。場合によっては、アプリケーション層はオープンなままになります。たとえば、HDMIには、一般的なデータ伝送用のイーサネットチャネルが含まれています。
一部のコネクタは複数のハードウェアインターフェースで使用されます。例えば、RCAコネクタはコンポジットビデオとコンポーネントビデオの両方のインターフェースで使用されますが、 DVIコネクタを使用するインターフェースはDVIのみです。つまり、物理的に互換性のあるコネクタを備えたすべてのコンポーネントが実際に連携して動作するとは限らないということです。
音声・映像データとその他のデータおよび電力を伝送するために設計された、いくつかの汎用デジタルデータ接続規格が存在する。
デジタル接続規格の中には、当初から主に音声信号と映像信号を同時に伝送することを目的に設計されたものもある。
多くのアナログコネクタは、以下の両方を伝送します。
S/PDIFは、電気同軸ケーブル（ RCAジャック付き）または光ファイバー（TOSLINK ）を介して伝送される音声専用フォーマットです。
光S/PDIFコネクタと同軸S/PDIFコネクタで伝送される信号に違いはなく、どちらも全く同じ情報を伝送します。どちらを選択するかは、主に機器に適切なコネクタが搭載されているかどうか、そしてユーザーの好みや利便性によって決まります。6メートル以上の長さの接続、または急な曲がりが必要な接続には、同軸ケーブルを使用する必要があります。TOSLINKケーブルは光信号の減衰が大きいため、有効伝送距離が制限されるためです。
HDMI（ High-Definition Multimedia Interface）は、非圧縮デジタルデータを伝送するためのコンパクトなオーディオ/ビデオ規格です。
HDMIコネクタには3種類あります。タイプAとタイプBはHDMI 1.0規格で定義され、タイプCはHDMI 1.3規格で定義されました。タイプAはシングルリンクDVI-Dと電気的に互換性があります。タイプBはデュアルリンクDVI-Dと電気的に互換性がありますが、まだどの製品にも採用されていません。

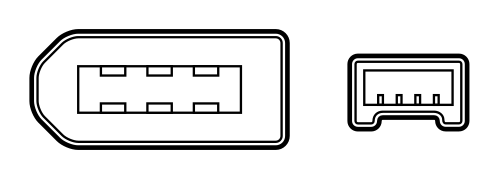

IEEE 1394 （「FireWire」というブランド名で知られる）は、デジタルカメラ（MiniDVテープ式ビデオカメラでよく見られる）で一般的に使用されるデジタルデータ転送プロトコルですが、コンピュータデータやオーディオデータの転送にも使用されます。
上記のポイントツーポイント接続とは異なり、IEEE 1394 では、同じワイヤ上に複数の信号を伝送でき、データは宛先セットに配信および表示されます。また、完全な双方向性を持ち、帯域幅全体を一方の方向または他方の方向に使用したり、最大まで分割方向で使用したりできます。[ 1 ]
DisplayPortは、デジタルディスプレイインターフェース規格です（2006年5月承認、現行バージョン1.4は2016年3月1日公開）。これは、ライセンス料やロイヤリティが不要な新しいデジタルオーディオ/ビデオ相互接続を定義しており、主にコンピュータとディスプレイモニター間、またはコンピュータとホームシアターシステム間での使用を想定しています。
このビデオ信号はDVIやHDMIとは互換性がありませんが、DisplayPortコネクタであればこれらの信号を通過させることができます。DisplayPortは、高解像度家電製品における事実上のデジタル接続規格であるHDMIコネクタの競合規格です。
オーディオコネクタは音声周波数に使用されます。アナログ式とデジタル式があります。
アナログオーディオでよく使用される単線コネクタには、以下のようなものがあります。
多芯コネクタ：
デジタルオーディオインターフェースおよびインターコネクト：

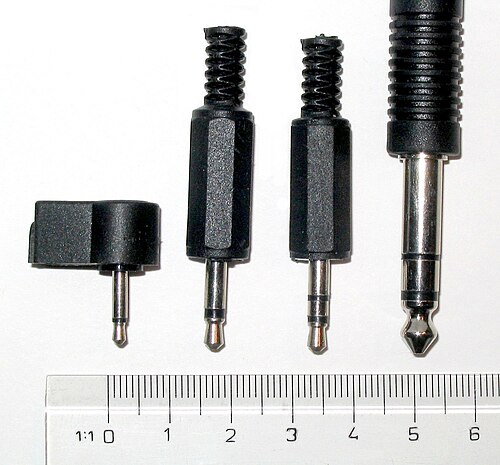

電話コネクタ（チップ、リング、スリーブ）は、オーディオジャック、電話プラグ、ジャックプラグ、ステレオプラグ、ミニジャック、ミニステレオとも呼ばれます。これには、オリジナルの6.35 mm（1/4インチ）ジャックと、より新しい3.5 mm（ミニチュアまたは1/8 インチ）および2.5 mm（サブミニチュア）ジャック（モノラルとステレオの両方）が含まれます。4.4 mmのペンタコンコネクタ も存在します。
DINコネクタは、もともとドイツ規格協会 (DIN) によって標準化されたコネクタです。 ミニDINもバリエーションです。
BNCコネクタは、同軸ケーブルの終端処理に使用される非常に一般的なRFコネクタの一種です。
TOSLINK（または光ケーブル）は、標準化された光ファイバー接続システムです。
XLRコネクタプラグとソケットは、主にプロフェッショナルオーディオおよびビデオ機器のケーブル配線用途で使用されます。XLRコネクタは、元の製造元にちなんでキャノンプラグとも呼ばれます。バランスラインを使用したアナログまたはデジタルバランスオーディオに使用されます。
AES/EBUインターフェースを備えたデジタルオーディオインターフェースおよびインターコネクトも、通常はXLRコネクタを使用します。

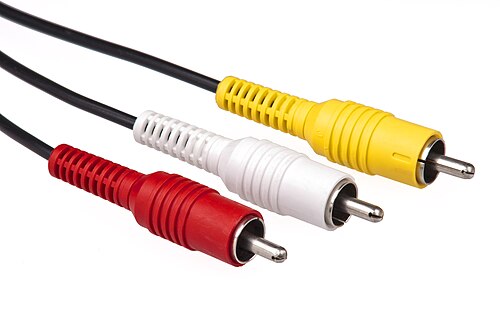

RCAコネクタ（フォノコネクタまたはフォノプラグとも呼ばれる）は、アナログまたはデジタルオーディオ、あるいはアナログビデオに使用されます。これらは、第二次世界大戦前のラジオ蓄音機で、ターンテーブルのピックアップをラジオのシャーシに接続するために初めて使用されました。頻繁に抜き差しすることを想定しておらず、その保持摩擦は本来の用途には十分でした。さらに、ケーブルとシャーシコネクタの両方の設計は、最小限のコストで実現されていました。当初はオーディオ周波数接続のみを目的としていましたが、RCAプラグはアナログコンポジットビデオや、重要度の低い無線周波数アプリケーションにも使用されるようになりました。
ビデオコネクタはビデオ信号のみを伝送します。一般的なビデオ専用コネクタには以下のようなものがあります。
ミニDINコネクタは、さまざまな用途で使用されるマルチピン電気コネクタの一種です。ミニDINは、より大型で旧型のDINコネクタと類似しています。どちらも、ドイツの標準化団体であるドイツ規格協会（Deutsches Institut für Normung）の規格です。

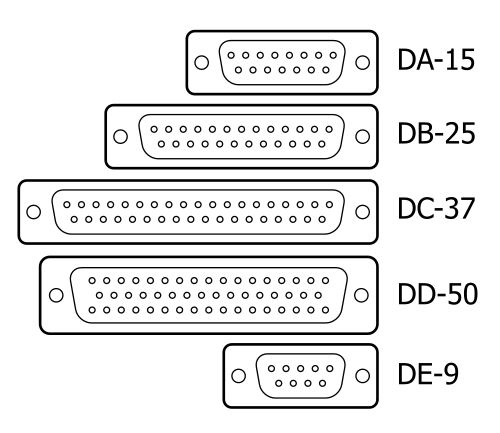

D-subミニチュアまたはD-subは、特にコンピュータで使用される一般的な電気コネクタです。最初に登場したときは「サブミニチュア」という名称が適切でしたが、今日ではコンピュータで使用される最も一般的なコネクタの1つとなっています。DB25は、マルチトラック録音やその他のマルチチャンネルオーディオ（アナログまたはデジタル、ADATインターフェース（DB25））に使用され、USBなどの接続が普及する前は、IBM互換PCプリンタ接続の標準コネクタでした。プリンタへの同時データ経路を8つ提供していました。
ビデオ入力・ビデオ出力（Video In Video Out、略称VIVO、一般的にはヴィーヴォーと発音される）は、グラフィックカードのポートの一つで、一部のビデオカードが、通常9ピンのMini-DINコネクタと専用のスプリッターケーブル（音声も伝送できる場合がある）を介して双方向（入力と出力）のビデオ転送を行えるようにするものです。
VIVOは主にハイエンドのATI製ビデオカードに搭載されていますが、一部のハイエンドNVIDIA製ビデオカードにもこのポートがあります。これらのグラフィックカードのVIVOは通常、出力としてコンポジット、Sビデオ、コンポーネントをサポートし、入力としてコンポジットとSビデオをサポートしています。他の多くのビデオカードは、Video Graphics Array（DVI）を補完するためにコンポーネントおよび/またはSビデオ出力のみをサポートしており、通常はコンポーネントブレークアウトケーブルとSビデオケーブルを使用します。
コンピューターの場合：
上記には例外があります。
PC 99以降になるまで、古いサウンドカードには共通の標準カラーコードはありませんでした。PCシステム設計ガイド(PC 97、PC 98、PC 99、または PC 2001 仕様とも呼ばれる) は、1997 年から 2001 年にかけて Microsoft と Intel Corporation によってまとめられた、IBM PC 互換パーソナルコンピュータのハードウェア設計要件と推奨事項のシリーズです。PC 99 では、PC で使用されるさまざまな標準タイプのプラグとコネクタにカラーコードが導入されました。
オーディオプラグの色分けは次のとおりです。[ 3 ]
最新のコネクタは、色ではなく形状によって識別されます。
効率性と簡便性を考慮し、記憶媒体には同じコーデックまたは信号方式が採用されています。例えば、VHSテープにはNTSC信号の磁気記録を保存でき、 Blu-ray Discの仕様にはPCM、MPEG-2、DTSが組み込まれています。再生機器によっては、音声や映像を再エンコードできるため、保存に使用するフォーマットとA/Vインターフェース経由で送信されるフォーマットが同じである必要はありません（プロジェクターやモニターが新しいコーデックに対応していない場合に役立ちます）。
{{cite web}}: CS1 maint: タイトルとしてアーカイブされたコピー (リンク) IEEE A/V ネットワークのマルチデバイス機能を実証します。要件 3.18.3: システムは、コネクタとポートに色分け方式を使用します。（自己解凍型圧縮Wordファイル）
