D端子

D ビデオコネクタ

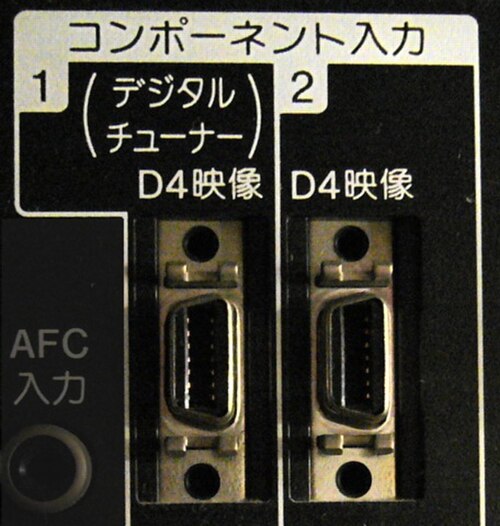

D端子ジャック。
タイプ	アナログビデオコネクタ
生産履歴
デザイナー	EIAJ（日本電子機械工業会）
設計	1990年代後半
生産	1990年代後半から現在
廃止	RCAコネクタ
一般仕様
オーディオ信号	デバイス依存
ビデオ信号	アナログ コンポーネントビデオ、480i、480p、720p、1080i、1080p
ピン	14 (ビデオ 6、予約 3、検出 2、データ 3)
データ
データ信号	解像度とアスペクト比の情報
ピン配置

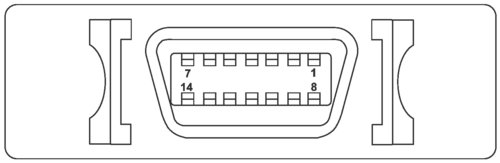

正面から見たメスコネクタ。
ピン1	はい	輝度（0.7 V、75 Ω）
ピン2	Y GND	Yグラウンド
ピン3	PB​	0.35V、75Ω
ピン4	PBGND​​
ピン5	広報​	0.35V、75Ω
ピン6	P R GND
ピン7		予約リンク 1
ピン8	データライン1	0 V = 525 ライン 2.2 V = 750 ライン 5 V = 1125 ライン
ピン9	データライン2	0V = 59.94i / 60i 5V = 59.94p / 60p
ピン10		予約リンク2
ピン11	データライン3	0 V = 4:3 2.2 V = 4:3 レターボックス 5 V = 16:9
ピン12	プラグ挿入検出接地
ピン13		予約リンク3
ピン14	プラグ挿入検出	出力 10 kΩ、入力 > 100 kΩ
フック	グランド	シェルグラウンド

D 端子またはDタンシ( Ｄ端子) は、日本の民生用電子機器、主にHDTV、DVD、Blu-ray、D-VHS、HD DVDデバイスに見られるアナログ ビデオ コネクタの一種です。これは、デジタル衛星放送チューナーで使用するために、 EIAJ ( 日本電子機械工業会 )によって標準規格 RC-5237 で開発されました。外観は小さく平らな台形コネクタで、Apple Computerがイーサネットに接続するために一時期使用していたAAUIコネクタと同じコネクタです。

日本国外で販売されている製品にもこのコネクタを使用しているものがあります。代表的なものとしては、キヤノンの XH-A1 DVC ハイビジョン ビデオカメラやパナソニックの AG-HVX200 DVCPro HDビデオカメラなどがあります。

D 端子コネクタはコンポーネント ビデオ信号 ( YP _B P _R ) を伝送します。D5 コネクタを備えたデバイスは、次のビデオ信号を理解して表示できます。

• D1 480i 0p (525i)：00p 720 × 480インターレース
• D2 480p 0i (525p)：00i 720 × 480プログレッシブ
• D3 1080i p (1125i)：p 1920 × 1080 インターレース
• D4 720p 0i (750p)：0i 1280 × 720 プログレッシブ
• D5 1080p i (1125p)：i 1920 × 1080 プログレッシブ

D 端子コネクタを備えたデバイスは、そのレベルおよびそれ以下の D 端子信号をサポートします。たとえば、D4 コネクタは D4、D3、D2、または D1 信号で使用できますが、D5 信号では使用できません。

シンプルなブレイクアウトケーブルを使用して、D端子コネクタを標準の3 RCAジャックまたはBNCコンポーネント接続に接続することができます。^[1]

出力デバイスが必ずしもこの規格の下位バージョンをすべてサポートするとは限らないため、顧客は互換性のある製品を購入するように注意する必要があります。たとえば、PlayStation Portable ( PSP-2000 ) は当初 480p (D2) モードのみをサポートしていました。システム ソフトウェア バージョン 5.00 では、「PS one Classics」ゲームに 480i (D1) のサポートが追加されましたが、ネイティブ PSP ゲームにはサポートされていません。後期のPSP-3000およびPSP Goモデルでは、すべてのゲームで 480i がサポートされています。

• アンフェノールコネクタ
• Dサブミニチュア
• スカート
•  EIAJ 8ピンコネクタ

• Q&A - No.31999/10 「D端子」とは？ - デジタル衛星チューナーとテレビを接続するための新しい端子規格。
• D端子からコンポーネントへのアダプタケーブル
