バインディングポストは、電子計測機器で単一のワイヤまたはテストリードを終端（接続）するために一般的に使用されるコネクタです。スピーカーやオーディオアンプ、その他の電気機器にも使用されています。
バインディングポストは、中央にねじ山のある金属棒と、その棒にねじ込むキャップで構成されています。バインディングポストは、19世紀の汎用ファスナーから20世紀の電気用バインディングポストへと徐々に進化しました。19世紀に使用されていたバインディングポストの例としては、電信キーや爆破装置などがあります。

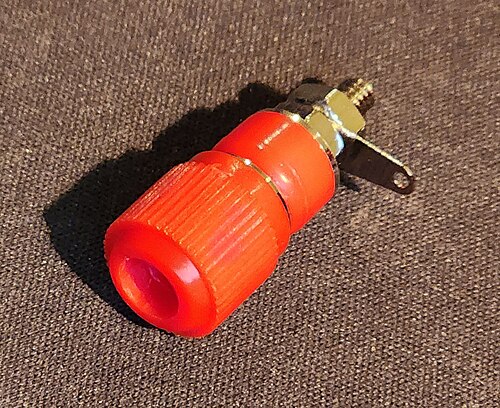

端子キャップは一般的にプラスチックで絶縁され、色分けされています。赤は通常、アクティブ端子または正極端子、黒は非アクティブ端子（基準端子または帰還端子）または負極端子、緑はアース端子を示します。19世紀の端子キャップは、ベークライトなどの合成プラスチックが20世紀初頭に利用可能になるまでは、一般的にむき出しの金属製でした。
1940年代後半、ゼネラルラジオはキャップにジャックが付いた新しいバインディングポストを開発した。[ 1 ] [ 2 ] [ 3 ]
今日では一般的に5方向または汎用バインディングポストは、様々な接続方法に対応します。

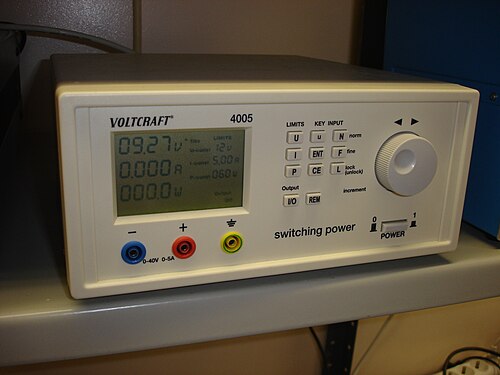

いわゆる絶縁型バインディングポストであっても、通常は電圧がかかっている金属部分にユーザーが接触するのを防ぐのに十分な絶縁性を備えていません。そのため、危険な電圧（超低電圧など）の伝送には適していません。近年、多くの機器で従来のバインディングポストではなく、安全バナナジャックが一般的になりつつあります。しかし、安全バナナジャックは従来のバナナプラグと安全バナナプラグの両方でしか使用できないため、バインディングポストの汎用性は失われてしまいます。
以前は、複数の5ウェイバインディングポストの穴を一直線に並べるのが一般的でした。これにより、裸線をポスト間を繋げて接続できるため、用途によっては利便性が高まりました。しかし、2本のワイヤーやピンコネクタを2つのバインディングポストの反対側から挿入すると、ワイヤーやプローブの先端が意図せずショートする可能性があり、安全性が損なわれるという問題もありました。現在では、このようなショートが発生しないよう、穴は一直線に並べられるのが一般的です。
ダブルバナナプラグの使用を可能にするには、プラグの中心間の最も一般的な距離は3/4インチ（19.05 mm）であるべきです。これは1920年代にゼネラルラジオのテスト機器で始まったものですが、3 / 4インチだけが唯一の間隔ではありません。
