コンピュータポートとは、コンピュータ上のハードウェア部品で、電気コネクタを差し込んで、別のコンピュータ、周辺機器、ネットワーク機器などの外部機器に接続できるものです。[ 1 ]これは非標準的な用語です。
電子的に言えば、ポートとケーブルの接点が接続される複数の導体は、デバイス間でデータ信号を転送するための手段を提供する。
ケーブルのピンは、コンピュータに接続されたコネクタのピンよりも交換が容易であるため、インターフェースの固定側にはメス型コネクタを使用するのが一般的だった。

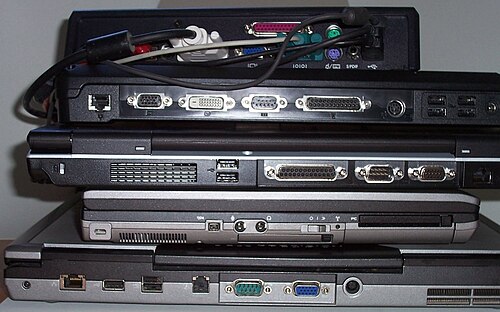

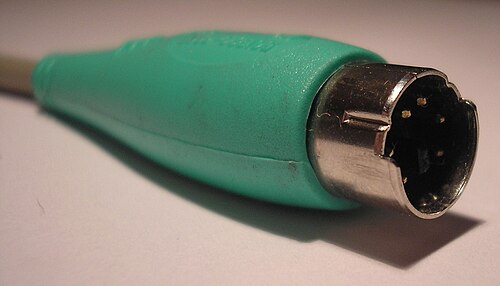

一般的に使用されているコンピュータポートは、円形（ PS/2など）、長方形（FireWireなど）、正方形（電話プラグ）、台形（D-Sub - 旧プリンターポートはDB-25 ）など、さまざまな形状があります。物理的な特性と機能にはある程度の標準化が見られます。たとえば、ほとんどのコンピュータにはキーボードポート（現在はUSBポートと呼ばれるユニバーサルシリアルバスUSBのような出力）があり、そこにキーボードが接続されます。

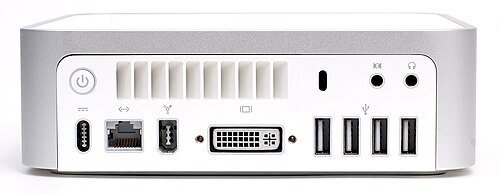

物理的に同一のコネクタでも、特に古いパーソナルコンピュータシステムや、現在のMicrosoft Windows互換性ガイドに従って設計されていないシステムでは、大きく異なる規格に使用されることがあります。たとえば、初代IBM PCの9ピンD-subミニチュアコネクタは、モノクロビデオ、カラーアナログビデオ（互換性のない2つの規格）、ジョイスティックインターフェース、またはMIDI楽器デジタル制御インターフェースに使用されていました。初代IBM PCには、キーボード用とカセットレコーダーインターフェース用の2つの同一の5ピンDINコネクタもありましたが、この2つは互換性がありませんでした。より小型のミニDINコネクタは、キーボードと2種類のマウスに使用されていました。古いMacintoshファミリーコンピュータでは、ミニDINはシリアルポートまたはIBM系システムとは異なる規格のキーボードコネクタに使用されていました。
電子的に言えば、ハードウェアポートは信号伝送に基づいてほぼ常に2つのグループに分類できる。
ポートが接続された後、通常はハンドシェイクが必要になります。これは、データを送信する前に、転送タイプ、転送速度、およびその他の必要な情報を共有するプロセスです。
ホットスワップ対応ポートは、機器の稼働中でも接続できます。パーソナルコンピュータのポートはほぼ全てホットスワップに対応しています。
プラグアンドプレイポートは、ホットスワップが完了するとすぐに接続されたデバイスが自動的にハンドシェイクを開始するように設計されています。USBポートとFireWireポートはプラグアンドプレイに対応しています。
自動検出ポートは通常プラグアンドプレイですが、別の種類の利便性も提供します。自動検出ポートは、接続されたデバイスの種類を自動的に判別するだけでなく、ポート自体の用途も決定します。たとえば、一部のサウンドカードでは、複数の異なるタイプのオーディオスピーカーを接続できます。すると、コンピューターの画面にダイアログボックスが表示され、サラウンドサウンドシステムの場合、スピーカーが左、右、前、または後かを尋ねます。ユーザーの回答によって、物理的には1/8インチのチップ・リング・スリーブミニジャックであるポートの用途が決定されます。一部の自動検出ポートは、状況に応じて入力と出力を切り替えることもできます。
2006年現在、パソコンのポートの色はメーカー間でほぼ標準化されているものの、必ずしも保証されているわけではない。以下にその例をいくつか挙げる。
さらに、USBポートは仕様とデータ転送速度に応じて色分けされており、例えばUSB 1.xおよび2.xポートは通常白または黒で、USB 3.0ポートは青です。SuperSpeed+コネクタは青緑色です。[ 2 ]
ビデオ機器（その他多くの機器を含む）で使用されるFireWireポートは、4ピンまたは6ピンのいずれかです。6ピン接続では、2本の余分な導線が電力を供給します。そのため、ビデオカメラなどのセルフパワー機器は、カメラ側が4ピン、コンピューター側が6ピンのケーブルで接続されることが多く、2本の電力導線は無視されます。ノートパソコンに通常4ピンのFireWireポートしかないのも、6ピン接続で供給される電力を必要とする機器の要件を満たすだけの電力を供給できないためです。
光ファイバー、マイクロ波、その他の技術（量子技術など）では、金属線は信号伝送に適さないため、それぞれ異なる接続方法が用いられます。光接続は通常、研磨されたガラスまたはプラスチックの接合面であり、場合によっては2つの接合面間の屈折を軽減するオイルが塗布されます。マイクロ波はパイプを通して伝導され、パイプにつながる「漏斗」を備えたマイクロ波タワーを観察することで、その様子を大規模に確認できます。
ハードウェアポートトランキング（HPT）は、複数のハードウェアポートを1つのグループに結合し、より高い帯域幅を持つ単一の接続を効果的に作成する技術で、ダブルバレル方式と呼ばれることもあります。この技術は、1つのポートで障害が発生しても接続が切断されるのではなく、速度が低下するだけなので、耐障害性も高くなります。一方、ソフトウェアポートトランキング（SPT）では、2つのエージェント（Webサイト、チャネルなど）が同じ効果で1つに結合されます。つまり、 ISDN B1（64K）とB2（64K）を合わせると、データスループットは128Kになります。
2014年に発表されたUSB-C規格は、従来のコネクタに取って代わり、リバーシブル（電気的にはリバーシブルではない）であるため、どちらの向きでも差し込むことができます。リバーシブルプラグは対称的なピン配置になっています。その他のリバーシブルコネクタには、AppleのLightningなどがあります。[ 3 ] [ 4 ] [ 5 ]
出典：[ 6 ]
