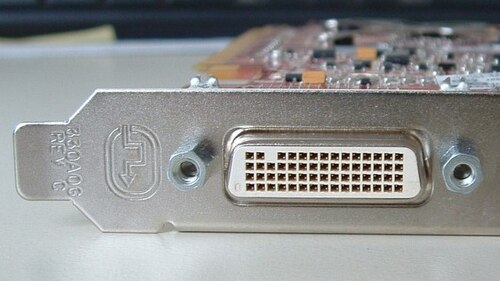

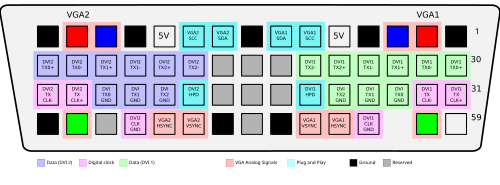

DMS-59（デュアルモニターソリューション、59ピン）は、一般的にコンピュータのビデオカードに使用されます。1つのコネクタで2つのデジタルビジュアルインターフェース（DVI）またはビデオグラフィックスアレイ（VGA）出力を提供します。DMS-59出力（デジタル＋アナログ）からDVI（デジタル）またはVGA（アナログ）への変換にはY字型ブレークアウトケーブルが必要で、さまざまな種類のアダプタケーブルが存在します。コネクタは高さ4ピン、幅15ピンで、最下段の1ピンが欠落しており、D字型のシェルにサムスクリューが付いています。 2020年12月現在このアダプタケーブルは、主要ベンダーであるMolexによって廃止品としてリストアップされました。[ 1 ]
DMS-59の利点は、1つのDVIサイズのコネクタで、2つのDVIシングルリンクデジタルチャンネルまたは2つのVGAアナログチャンネルといった2つの高解像度ディスプレイをサポートできることです。コンパクトなサイズのため、ロープロファイルカードで2つの高解像度ディスプレイをサポートでき、フルハイトカード（DMS-59コネクタを2つ搭載）では最大4つの高解像度ディスプレイをサポートできます。
DMS-59コネクタは、 AMD（AMD FireMV）、Nvidia、Matroxなどが、 Lenovo ThinkStation、Viglen Genie、Omnino、Dell、HP、Compaqなどのコンピュータに搭載されたビデオカードで使用していました。DMS-59コネクタはSun Computersにも搭載されていました。ベンダーがDMS-59コネクタ搭載カードを「DVI対応」と表記しているにもかかわらず、実際にはDVIコネクタが内蔵されていないため、混乱が生じています。このようなカードは、VGAコネクタアダプタケーブルのみを装備している場合、DVI-D入力のみを備えたモニターには接続できません。このようなモニターには、DMS-59-DVIアダプタケーブルを使用する必要があります。
DMS-59コネクタは、初期のグラフィックカードに搭載されていたMolex社の低負荷ヘリックスコネクタLFH-60をベースとしています。これらのポートはDMS-59と似ていますが、60ピンすべてが備わっているのに対し、DMS-59では1ピン（58番ピン）が塞がれています。60ピンすべてを備えたコネクタプラグ（Molex 88766-7610 DVI-Iスプリッタなど）は、適切なキーを備えたDMS-59ソケットには適合しません。
DVI信号はHDMI信号と電気的に同一であり、変換を必要としないため、DMS-59グラフィックカードを使用しながら、2つのパッシブDVI-HDMI変換アダプタと接続することで、HDMI入力を備えた最新のディスプレイに信号を供給することができます。
