VESA デジタルフラットパネル

VESAデジタルフラットパネル（DFP ）インターフェース規格は、フラットパネルディスプレイ用のビデオコネクタとデジタルTMDSシグナリングを規定しています。^[1]この規格は20ピンを備え、PanelLinkプロトコルを使用します。この規格は、1997年に承認された先行の VESAプラグアンドディスプレイ（P＆D）規格に基づいています。後の電気的に互換性のあるデジタルビジュアルインターフェース（DVI、1999）とは異なり、DFPは広く実装されることはありませんでした。

歴史

P&D は、ケーブルの乱雑さを軽減するために、アナログおよびデジタルビデオをUSBおよびFireWire経由のデータと組み合わせましたが、機能が増えたために、人気のない高価なコネクタになりました。^[2]^{: 4} Compaq は、 DFP をアナログVGA コネクタと P&D の間の「移行」ステップであると説明しました。DFP は、Compaq、 Hewlett-Packard、ATI Technologiesを含むコンソーシアムによって、アナログビデオとデータのサポートを廃止し、デジタルビデオ信号のみを送信する、より小型でシンプルなコネクタとして設計されました。^[1]

このコネクタは、 Compaq Presario FP400、FP500、FP700、Fp720、5204、5280などのディスプレイで使用されていました。また、 ATI TechnologiesのXpert LCD ^[3]やRage LT Pro 、 3DlabsのOxygen GVX1 ^[4]などのグラフィックカードにも搭載されていました。

DFPはP&D（および拡張DVI）と電気的に互換性があります。DFPは、操作にディスプレイデータチャネル（DDC）標準レベルDDC2Bを使用し、ホストに対してディスプレイを識別するために拡張ディスプレイ識別データ（EDID）プロトコルを使用します。 ^[5]^：§1.2前述のP&Dと同様に、DFPはデジタルビデオ信号用にSilicon Imageによって開発されたPanelLink TMDSプロトコルを使用します。^[2]

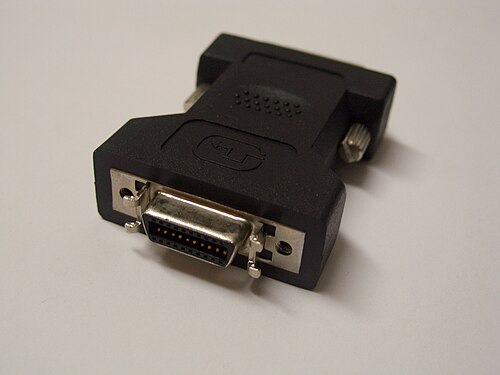

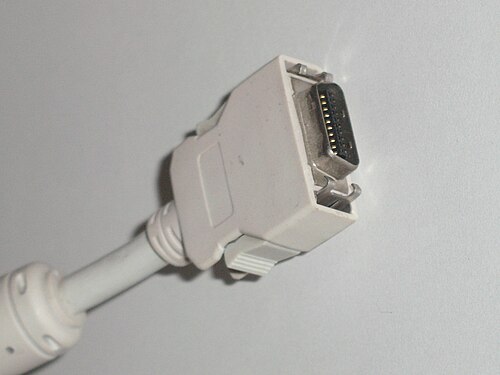

DFP規格では20ピンミニDリボンコネクタが指定されています。^[5]^：§3.3ただし、信号プロトコルは同一であるため、DFPコネクタは通常、パッシブアダプタを使用することでDVIインタフェースを備えたデバイスと互換性があります。

すべてのDFP準拠デバイスは、相互運用性の最低レベルとして640×400、720×400、640×480（それぞれリフレッシュレート60Hz）の解像度をサポートする必要がありますが、結果として得られる表示は必ずしも中央揃えまたは拡大縮小されるとは限りません。^[5]^：§3.7

DFPはP&Dと同様にシングルリンクTMDS信号に制限されているため、DVIに置き換えられました。対照的に、DVIはデュアルリンクTMDS信号をサポートしているため、より高い最大解像度が可能です。さらに、DVIはアナログビデオもサポートしているため、VGAコネクタは不要です。^[2]

^ ab Manchester, Gary (1999). VESA デジタルフラットパネル (DFP) 規格: ホワイトペーパー(PDF) (レポート). VESA マーケティング委員会。2016年 1 月 12 日時点のオリジナル(PDF)からのアーカイブ。
^ abc Digital Visual Interface & TMDS Extensions (PDF) (レポート). Silicon Image. 2004年10月. 2023年1月31日閲覧。
^ 「XPERT LCD」。2003年7月21日時点のオリジナルよりアーカイブ。
^ 「Oxygen GVX1 AGP 仕様シート」(PDF)。
^ abc 「VESA デジタルフラットパネル (DFP) 規格、バージョン 1」(PDF)。ビデオエレクトロニクス規格協会。1999 年 2 月 14 日。2001 年 6 月 2 日時点のオリジナル(PDF)からアーカイブ。
