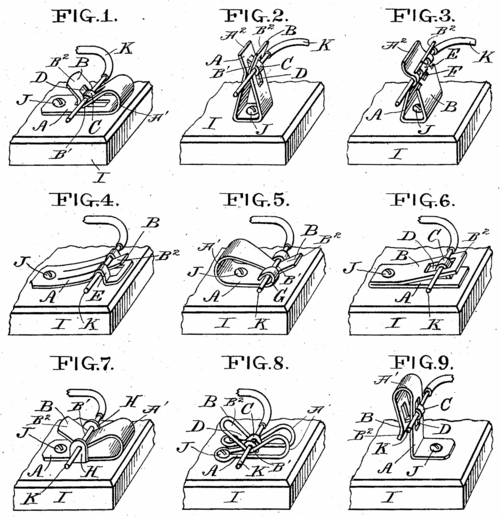

ファネストック クリップは、裸線に接続するための初期のスプリング クランプ電気端子です。教育用電子キットや学校の教育実験室で今でも使用されています。裸線をしっかりと固定し、タブを押すだけで外せるように設計されています。このクリップは、1907 年 2 月 26 日[1]にジョン シャーデ ジュニアによって米国で特許を取得し、ファネストック エレクトリック社に譲渡されました。特許が発行されてから 2 週間も経たないうちに、同社は再発行を申請しました。[2] [3]

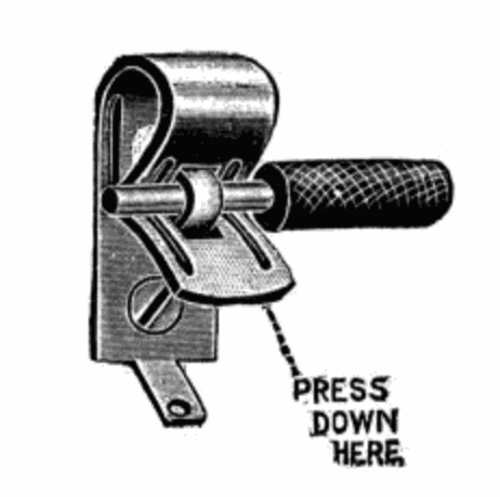

これは、クリップを形成するために曲げられた、平らな弾力のある金属片 1 枚で構成されています。金属タブの端を押し下げると、裸のワイヤまたは剥き出しのワイヤを挿入できる穴が開きます。圧力を解放するとタブが跳ね返り、穴が閉じてワイヤをつかみ、電気的に健全な機械的接続を形成します。タブをもう一度押すと、ワイヤのグリップが解除され、ワイヤを引き抜くことができます。[4]
ファネストック クリップは、一般的にリン青銅またはバネ鋼で作られ、良好な電気伝導性と耐腐食性のためにスズまたは銅でメッキされています。今日見られるファネストック クリップのほとんどはニッケルメッキされています。

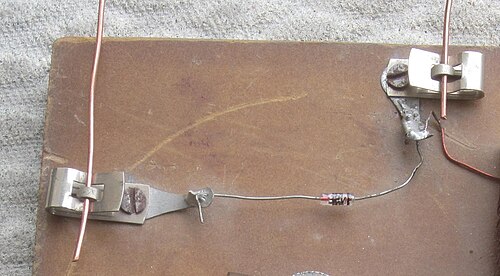

ファネストッククリップは、初期のラジオ受信機のブレッドボード構築や鉄道模型の電源接続などに見られました。また、初期の乾電池にも使用されていました。[5]現在では、主にバインディングポストに取って代わられています。しかし、特に小学校では、使いやすさと目に見える接続により、理科の教師が簡単な回路の作成を教える際によく使用され、大学の物理学科のほとんどで装置に使用されています。[要出典]
ファネストッククリップは、航空機爆弾の起爆ワイヤーの安全装置としても使用されている。滑らかな裸鋼線に対するクリップのグリップ力は、通常の取り扱い中にワイヤーが信管から引き抜かれるのを防ぐのに十分であるが、兵器が発射されたときにワイヤーを引き抜くことができるほど軽い。[6]
参考文献
- ^ 米国特許 0845268、ジョン・シャーデ、「スプリングターミナルクリップ」、1907 年 2 月 26 日発行
- ^ 米国特許 RE12642、ジョン・シャーデ、「スプリングターミナルクリップ」、1907 年 3 月 11 日発行
- ^ 米国特許庁（1907年）。米国特許庁の公式公報。特許庁。pp.3187– 。 2013年2月6日閲覧。
- ^ Sievers, Maurice L. (1991–1995)。「初期のターミナル: Fahnestock クリップ - 別の名前で」。Crystal Clear: ビンテージ アメリカン クリスタル セット、クリスタル ディテクター、クリスタル。Madison Books、Sonoran Publishing。p. 10。ISBN 9780911572964. 2022年5月14日閲覧。
- ^ アメリカ電話ジャーナル。1905年、638～638頁。
- ^ 「MIL-HDBK-145」。米国国防総省。 2014年6月8日閲覧。
