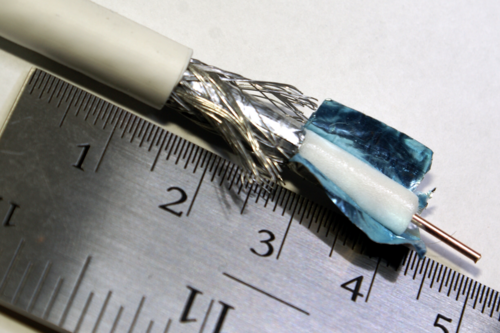

RG-6/Uは、住宅や商業用途で幅広く使用されている一般的な同軸ケーブルです。RG-6/U 同軸ケーブルの特性インピーダンスは 75 オームです。RG -6という用語は一般的なもので、シールド特性、中心導体の構成、誘電体タイプ、ジャケットタイプが異なるさまざまなケーブル設計に適用されます 。RG は元々、米軍のJoint Electronics Type Designation Systemにおけるバルク無線周波数 (RF) ケーブルの単位インジケータ[ 1 ]でした。接尾辞/ U は、汎用用途を意味します。番号は順番に割り当てられました。RG単位インジケータはもはやJETDSシステム (MIL-STD-196E)の一部ではなく、現在 RG-6 ラベルで販売されているケーブルは軍事仕様を満たしていない可能性が高いです。実際には、 RG-6という用語は一般的に、18 AWG (アメリカンワイヤゲージ、1.024 mm) の中心導体と 75オームの特性インピーダンスを持つ同軸ケーブルを指すために使用されます。
75オーム同軸ケーブルの一般的なタイプは、ケーブルテレビ信号を家庭内外に配線するために使用されるケーブルテレビ（CATV）分配同軸ケーブルです。CATV分配同軸ケーブルは通常、銅被覆鋼（CCS）中心導体と、アルミ箔/アルミ編組シールドの組み合わせで構成され、シールド被覆率は一般的に低め（約60%）です。75オームケーブルは、ベースバンドアナログビデオ信号またはシリアルデジタルインターフェース（SDI）信号を伝送する業務用ビデオアプリケーションでも使用されます。これらのアプリケーションでは、中心導体は通常純銅で、シールドははるかに厚く（通常はアルミ箔と95%銅編組）、インピーダンスの安定性を向上させるために許容誤差がより厳密に管理されます。

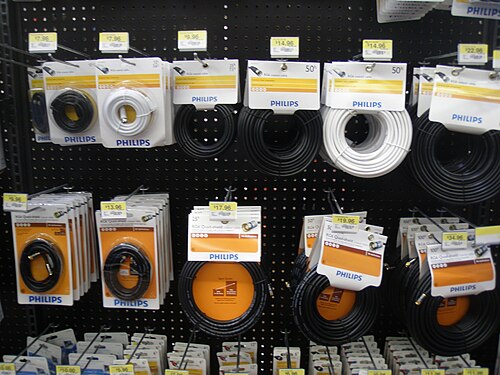

ケーブルの両端には通常コネクタが付いています。
150～300フィート（46～91メートル）を超える距離では、信号劣化を避けるためにRG-11ケーブルを使用することができます。 [ 2 ] [ 3 ]
ほとんどのケーブルと同様に、RG-6タイプのケーブルも、以下のようなさまざまな用途向けに設計された複数の種類があります。
一般配線または住宅用配線は、屋内または屋外の住宅配線用に設計されています。
「浸水型」ケーブルは、地下配管内または直接埋設での使用を想定し、防水ゲルが注入されています。
メッセンジャーケーブルまたはアンテナケーブルには防水加工が施されている場合もあるが、電柱からの架空配線に伴う張力を支えるために、全長に沿って鋼製のメッセンジャーワイヤーが追加されている点が特徴である。
プレナムワイヤーには、燃焼しても有毒な煙を発生させない低煙ゼロハロゲン（LSZH）ジャケットが付属しています。LSZHは通常、放射線照射されたPVCです。加熱によって揮発性物質が除去され、結果として耐熱性が向上します。
ケーブルは、長さに比例して信号を減衰させる。減衰は表皮効果により周波数とともに増加する。
