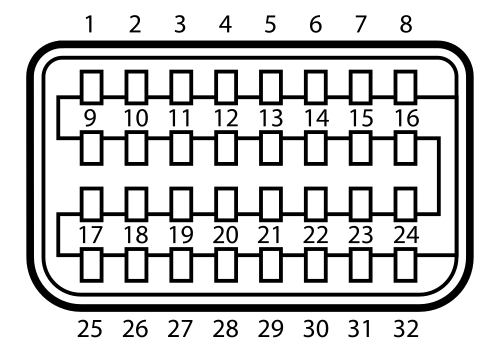

 12インチPowerBook G4のMini-DVIプラグ | |||
| タイプ | デジタルおよびアナログコンピュータビデオコネクタ | ||
|---|---|---|---|
| 生産履歴 | |||
| デザイナー | アップル社 | ||
| メーカー | アップル社 | ||
| 廃止 | ミニVGA | ||
| 代替品 | Mini DisplayPort (2008 年 10 月) | ||
| 一般仕様 | |||
| 外部の | はい | ||
| ビデオ信号 | DVI として | ||
| ピン | 32 | ||
| ピン配置 | |||
 | |||
| メスのミニDVIソケット | |||
| ピン1 | ダット2_P | データ2+ | |
| ピン2 | ダット2_N | データ2 - | |
| ピン3 | ダット1_P | データ1 + | |
| ピン4 | ダット1_N | データ1 - | |
| ピン5 | ダット0_P | データ 0 + | |
| ピン6 | ダット0_N | データ0 - | |
| ピン7 | CLK_P | 時計 + | |
| ピン8 | CLK_N | 時計 - | |
| ピン9 | DGND | ||
| ピン10 | DGND | ||
| ピン11 | DGND | ||
| ピン12 | DGND | ||
| ピン13 | DGND | ||
| ピン14 | DGND | ||
| ピン15 | DGND | ||
| ピン16 | DGND | ||
| ピン17 | +5V | ||
| ピン18 | 翻訳元 | ||
| ピン19 | スペア | ||
| ピン20 | 青 | アナログブルー | |
| ピン21 | インストールされていません | ||
| ピン22 | 緑 | アナロググリーン | |
| ピン23 | インストールされていません | ||
| ピン24 | 赤 | アナログ赤 | |
| ピン25 | 検出する | ||
| ピン26 | DCC_CLK | ||
| ピン27 | スペア | ||
| ピン28 | DGND | ||
| ピン29 | 同期 | 水平同期 | |
| ピン30 | DGND | ||
| ピン31 | 垂直同期 | 垂直同期 | |
| ピン32 | DGND | ||
Mini-DVIコネクタは、一部のAppleコンピュータで、 Mini-VGAコネクタのデジタル代替品として使用されています。サイズは、フルサイズのDVIと極小のMicro-DVIの中間です。12 インチPowerBook G4 (Mini-VGA を使用したオリジナルの 12 インチ 867 MHz PowerBook G4 を除く)、Intel ベースのiMac、MacBook Intel ベースのラップトップ、Intel ベースのXserve、および 2009 Mac miniに搭載されています。
2008 年 10 月、Apple は Mini-DVI を段階的に廃止し、代わりにMini DisplayPort を導入すると発表しました。
Apple ハードウェアの Mini-DVI コネクタは、アダプタを使用してDVI、 VGA 、または TV 信号を伝送でき、 DDC経由でEDID (拡張ディスプレイ識別データ)で検出されます。このコネクタは、デバイスの物理的なスペースを節約するために、DVI コネクタの代わりによく使用されます。Mini-DVI はデュアルリンク接続をサポートしていないため、60 Hz で 1920×1200 を超える解像度をサポートできませんが、Mini DisplayPort 1.1a の最初の実装ではサポートされていなかった 30 Hz での 3440x1440 (21:9 UWQHD) などの高解像度をサポートできます。
Mini-DVI アダプタにはさまざまな種類があります。
- Apple Mini-DVI - VGA アダプタ Apple 部品番号 M9320G/A (販売終了)
- Apple Mini-DVI - ビデオアダプタ Apple 部品番号 M9319G/A、S-ビデオとコンポジットビデオコネクタの両方を装備 (販売終了)
- Apple Mini-DVI - DVI アダプタ (DVI-D) Apple 部品番号 M9321G/B (販売終了)
非 OEM の Mini-DVI から HDMI へのアダプタとケーブルは、eBay や Amazon などのオンライン ストアや一部の小売店でも入手可能ですが、Apple では販売されていません。
物理コネクタはMini-VGAに似ていますが、Mini-VGA の 2 列のピンではなく、垂直に積み重ねられた 2 つのスロットに 4 列のピンが配置されている点で異なります。
DVI-I コネクタに接続するには、Mini-DVI から DVI-D へのケーブルと DVI-D から DVI-I へのアダプタが必要です。
批判
- Apple の Mini-DVI から DVI-D へのケーブルは、Apple コンピュータの mini-DVI ポートからのアナログ信号を伝送しません。つまり、このケーブルを安価な DVI-VGA アダプタで VGA 出力に使用することはできません。代わりに Apple の mini-DVI から VGA へのケーブルを使用する必要があります。Apple が mini-DVI から DVI-I へのケーブルを提供していれば、この問題は回避できます。DVI -Iの目的は、ユニバーサルな互換性を確保することです。[1] [2]
- Apple mini-DVI から DVI-D へのケーブルのパッケージには、DVI-D ではなく DVI-I の図が表示されており、DVI-D のみが付属していることは明記されていません。
互換性
Mini-DVI は DVI とピン互換性があるため、アダプタを介して DVI と VGA の両方をサポートします。
参照
参考文献
- ^ 「違いを説明するブログ」 2008年1月15日. 2009年10月11日閲覧。
- ^ 「違いを示す画像」。2009年10月11日閲覧。
外部リンク
- 12インチ PowerBook G4 開発者ノート: 外部ディスプレイポート
