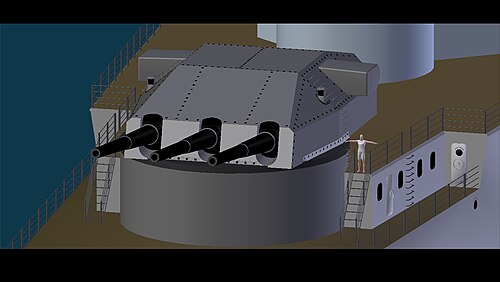

 D級巡洋艦の設計のCGレンダリング
| |
| クラスの概要 | |
|---|---|
| ビルダー | |
| オペレーター | .svg/500px-War_Ensign_of_Germany_(1921%E2%80%931933).svg.png){kind=small} ドイツ海軍 |
| 先行 | ドイツクラス |
| 後継者 | Pクラス（予定） |
| 構築済み | 1934年2月14日～7月5日 |
| 計画中 | 2 |
| 完了 | 0 |
| キャンセル | 2 |
| 一般的な特徴 | |
| タイプ | 重巡洋艦 |
| 変位 | 20,000ロングトン(20,000 t ) |
| 長さ | |
| ビーム | 25.5メートル（83フィート8インチ） |
| 下書き | 8.5 m (27 フィート 11 インチ) |
| 設置電力 | 125,000 PS (123,000 馬力) |
| 推進 | 蒸気タービン |
| スピード | 29ノット（時速54km、時速33マイル） |
| 武装 |
|
| 鎧 | |
D級巡洋艦はドイツの重巡洋艦2隻で、ドイツ海軍によって装甲艦に分類された。この艦は、1933年にアドルフ・ヒトラーによって承認された、先行するドイッチュラント級巡洋艦の改良型であった。この艦は、フランスの新しい海軍建造計画に対抗することを目的としていた。排水量は2 万英トンに増加したが、ヒトラーは装甲の増強のみを許可し、艦の主砲兵装への追加は禁止した。両艦とも1934年2月に起工されたが、設計の大幅な見直しのため作業が中止されるまで、ほとんど作業は行われなかった。フランスの新しいダンケルク級戦艦に対抗するため、艦を大型化することが決定された。両艦の建造契約は、シャルンホルスト級戦艦に取って代わられた。[1]
デザイン
これらの艦はドイッチュラント級巡洋艦の後継として設計された。[1] 1933年、ナチ党の台頭により、ドイツでアドルフ・ヒトラーが権力を握った。当時、ヒトラーは大規模な海軍再軍備計画に反対していたが、フランスの海軍拡張に対抗するため限定的な建造を許可することを決定した。そのためヒトラーはドイツ海軍に、3隻のドイッチュラントを補うためにさらに2隻の装甲艦を建造することを許可した。彼は排水量を19,000英トン(19,305 t )に制限し、主砲は28 cm (11 in) 砲を搭載した3連装砲塔2基のままと規定した。[2]ドイツ海軍司令官エーリヒ・レーダー提督は、新しい装甲艦の装甲防御力の強化を提唱し、3基目の3連装砲塔を含める可能性について問い合わせた。しかし、ヒトラーが定めた19,000トンの制限内に収まるように、3つ目の砲塔を船に追加することはできないと判断された。[3]
これらの艦はDおよびEの契約名で設計され、旧式の前弩級戦艦SMS エルザスおよびSMS ヘッセンの代替として暫定名エルザスおよびエルザスヘッセンで設計された。契約は1934年1月25日に締結され、D契約はヴィルヘルムスハーフェンのドイツ海軍造船所に、E契約はキールのドイツ海軍造船所に授与された。[1]両艦の竜骨は2月14日に据え付けられた。 [4]その月、ドイツ海軍はフランスで建造中の新しいダンケルク級戦艦に対抗するため設計を変更することを決定した。排水量は26,000英トンに増加され、3つ目の28cm三連装砲塔が追加された。[2]そのため、2隻の建造は7月5日に中止された。建造契約はキャンセルされ、シャルンホルスト級戦艦2隻に再割り当てされた。[1] [4]
特徴
船の全長は230メートル（754フィート7インチ）、喫水線で225メートル（738フィート2インチ）でした。船の全幅は25.5メートル（83フィート8インチ）、喫水は8.5メートル（27フィート11インチ）でした。最終設計では、設計排水量で20,000英トン（20,321トン）でした。「D」は艦隊旗艦として機能するための設備が備え付けられる予定でした。船はタービン動力で、エンジンは125,000馬力（123,000 shp）で最高速度29ノット（54 km/h、33 mph）を発揮するように設計されていました。タービンのボイラーの数と種類は不明ですが、排気は2つの大きな煙突から行われていました。[1]
この艦は、先行するドイッチュラント級艦と同様の装備を施されていた。主砲は、同じ28 cm (11 in)/52 C/28速射砲を同じ三連装砲塔に6門搭載していたが、四連装砲塔が利用可能であれば8門も検討されていた。[1]砲の実際の砲身径は28.3 cm (11.1 in)で、徹甲弾と榴弾の両方を発射した。砲弾の重量は両方とも300 kg (661.4 lb)であった。砲は2セットの発射薬を使用した。絹袋に入った36.0 kg (79.4 lb)の前装薬と真鍮ケースに入った71.0 kg (156.6 lb)の主装薬である。砲弾は毎秒910メートル（2,986 fps）、最大仰角40度で発射され、射程は36,475メートル（39,890ヤード）であった。砲の発射速度は毎分2.5発であった。[5]砲には合計900発の砲弾が装填され、砲1門あたり合計150発の砲弾が装填された。[1]
この設計の副砲は、 8門の15 cm (5.9 in)/55 SK C/28速射砲を4基の連装砲塔に搭載し、2基は司令塔の横に、もう1基は後部煙突の横に搭載された。[1]砲は45.3 kg (100 lb) の砲弾を875 m/s (2,870 ft/s) の砲弾速で発射した。最大仰角40°で、砲は23,000 m (75,000 ft) まで射撃可能だった。[6]これらの砲は、建造が中止された時点で既に発注されており、その入手性がシャルンホルスト級の設計に影響を与えた。[3]この級は12門の15 cm砲のうち8門を連装砲塔に搭載した。[7]
重対空砲は、連装砲架に搭載された10.5cm（4.1インチ）SK C/33砲8門で構成されていた。 [1]砲架はドップLC/31型で、元々はそれ以前の8.8cm（3.5インチ）SK C/31砲用に設計されたものであった。LC/31砲架は三軸安定化されており、80°まで仰角調節が可能であった。これにより、砲は最高高度12,500メートル（41,000フィート）の目標を攻撃することができた。地上目標に対する砲の最大射程は17,700メートル（58,100フィート）であった。[8]砲は15.1kg（33ポンド）の固定弾を発射し、HE弾とHE焼夷弾、照明弾を発射することができた。[9]他にも様々な対空砲が搭載される予定だったが、詳細はクラスがキャンセルされる前に決定されなかった。また、艦艇には不明な数の53.3cm（21.0インチ）魚雷発射管も装備されていた。[1]
D級艦の装甲にはクルップ社製の鋼鉄が使用されていた。艦の上部甲板装甲の厚さは35mm (1.4インチ) であった。主装甲甲板の厚さは前方で70mm (2.8インチ)、中央部で80mm (3.1インチ)、艦尾に向かって70mmに減少していた。司令塔は非常に重装甲で、側面装甲の厚さは300mm (12インチ) であった。主装甲帯の厚さは220mm (8.7インチ)、上部シタデル装甲の厚さは50mm (2.0インチ) であった。[1]
脚注
- ^ abcdefghijk Gröner、63ページ。
- ^ Garzke & Dulin、128ページ。
- ^ Garzke & Dulin、130ページ。
- ^ ab Whitley、33ページ。
- ^ ディジュリアン（28 cm/52）。
- ^ キャンベル、241ページ。
- ^ グローナー、31-32ページ。
- ^ キャンベル、247ページ。
- ^ キャンベル、248ページ。
参考文献
- キャンベル、ジョン（1985年）。第二次世界大戦の海軍兵器。ロンドン：コンウェイマリタイムプレス。ISBN 978-0-87021-459-2。
- DiGiulian, Tony (2008 年 12 月 28 日)。「ドイツ 28 cm/52 (11") SK C/28」。NavWeaps.com。2009年4 月 1 日閲覧。
- ガルツケ、ウィリアム H. & デュリン、ロバート O. (1985)。『戦艦：第二次世界大戦における枢軸国と中立国の戦艦』アナポリス：海軍研究所出版。ISBN 978-0-87021-101-0。
- グローナー、エーリッヒ（1990年）。『ドイツの軍艦：1815～1945年』第1巻：主要水上艦艇。アナポリス：海軍研究所出版。ISBN 978-0-87021-790-6。
- Whitley, MJ (2000)。第二次世界大戦のドイツの主力艦。Cassell。ISBN 9780304357079。
