| MGM-5伍長[1] [2] | |
|---|---|
 フロリダ州ケープカナベラルの伍長用野砲ミサイル、空軍宇宙ミサイル博物館 | |
| タイプ | 戦術弾道ミサイル |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1954 -1964 |
| 使用者 | アメリカ陸軍 イギリス陸軍 |
| 生産履歴 | |
| デザイナー | ジェット推進研究所 |
| 設計 | 1952年 |
| メーカー | ファイアストンタイヤアンドラバーカンパニー |
| 建造数 | 1,101（開発55、生産1,046） |
| バリエーション | タイプII タイプIIa タイプIIb |
| 仕様 | |
| 質量 | 11,000ポンド（5,000kg） |
| 長さ | 45フィート4インチ（13.82メートル） |
| 直径 | 30インチ（76cm） |
| 翼幅 | 7フィート（2.1メートル） |
| 弾頭 | W7核 |
| 弾頭重量 | 約1,000ポンド（450kg）[3] |
| 爆発収量 | 20キロトンTNT（84TJ） |
| エンジン | 89 kN (20,000 lbf) |
| 推進剤 | 液体燃料 |
運用 範囲 | 48～130 km（30～81マイル） |
| 飛行上限 | 50 km（31マイル） |
| ブースト時間 | 0 : 01 : 04 |
| 最高速度 | 2,400 mph (3,900 km/h、マッハ 3.2) |
MGM -5 コーポラルミサイルは、核兵器を搭載した戦術地対地ミサイルでした。これは、米国によって核弾頭の搭載が認可された最初の誘導兵器でした。[i]誘導戦術弾道ミサイルであるコーポラルは、核分裂弾頭、高性能爆薬弾頭、破砕弾頭、化学弾頭のいずれかを最大 75 海里 (139 km) の範囲に発射することができました。
コーポラルは、冷戦時に西ヨーロッパで戦闘が発生した場合に使用するための戦術核ミサイルとして設計された。最初の米陸軍伍長 大隊は1955年にヨーロッパに配備された。8個の伍長大隊がヨーロッパに配備され、1964年に固体燃料のMGM-29サージェントミサイル システムに置き換えられるまで戦場に留まった。[5]コーポラルは、米陸軍のJPLロケットシリーズの2番目であり、その名前は陸軍の下士官階級の昇進に対応しており、最初は二等兵から始まり、最終的にMGM-29サージェントにつながった。
設計と開発
最終的にコーポラル弾道ミサイルを生産することになったアメリカ陸軍兵器部カリフォルニア技術研究所（ORDCIT）プログラムは、1944年6月にカリフォルニア技術大学グッゲンハイム航空研究所（GALCIT）との弾道誘導ミサイル開発契約から始まった。米国にはそのような兵器を製造する技術が存在しなかったため、開発する必要があった。後にジェット推進研究所（JPL）に改組されたGALCITは、プライベートと呼ばれる固体燃料ロケットプログラムから始めて段階的な取り組みを開始した。これは、WACコーポラルと呼ばれる液体燃料無誘導探測ロケットや、はるかに大型の誘導研究ミサイルであるコーポラルEへと進展した。[6] 1949年後半、陸軍はコーポラルEを突発プログラムに変え、予定されていた追加の研究型をキャンセルすることで、軍用兵器を製造するコーポラルプログラムを加速することを望んだ。[7]結果として生まれたコーポラル弾道ミサイルはJPLによって開発され、1952年8月7日にニューメキシコ州ホワイトサンズミサイル実験場でその兵器バージョンが初飛行した。 [4] : 122 コーポラルの緊急計画では、第二次世界大戦のSCR-584レーダーを含む既存の機器を可能な限り活用することになっていた。[8]
コーポラルは、赤色発煙硝酸（RFNA）とアニリンを燃焼する加圧供給液体燃料ロケットモーターを使用していました。燃料と酸化剤の正確な混合比は、コーポラルの運用期間中に変化しました。テストプログラムの第11ラウンドからは、酸化剤としてRFNA、燃料として80％のアニリンと20％のフルフリルアルコールが使用されました。コーポラルは突発的なプログラムであり、RFNAの分解を減らして性能を向上させるために1958年以降継続的に開発されていたため、推進剤はIRFNA（抑制された赤色発煙硝酸）、14％NOに変更されました。
2、2.5％H
2O、0.6% HF、82.9% HNO
3燃料として46.5%の アニリン、46.5%のフルフリルアルコール、7%のヒドラジンを含む酸化剤を使用した。[9] [10] [11] [12]発射直前に複雑で時間のかかる準備が必要であり、その戦術的応答性に疑問が残る。
コーポラルの誘導は、内部誘導と地上誘導の複雑なシステムで構成されていました。最初の発射段階では、慣性誘導によってミサイルは垂直位置に保たれ、発射中は事前設定された誘導によって誘導されました。地上誘導システムは、ミサイルの位置と斜距離を追跡する第二次世界大戦の SCR-584 レーダーを改造したものです。この情報はアナログ コンピューターに送信され、目標に命中するために必要な軌道と修正が計算されました。ドップラー レーダーはミサイルの速度を正確に測定するために使用され、この情報も軌道計算に使用されました。ドップラー レーダーは、ミサイルが大気圏に再突入した後の最終的な距離修正と弾頭作動コマンドの送信にも使用されました。最大距離での追跡のための返信信号を提供するために、ミサイルにはトランスポンダー ビーコンが使用されました。コーポラル システムの脆弱性は、兵器プログラムの開始当初から懸念されていました。電子対抗手段はプログラム全体にわたって対処され、コーポラル III では大幅に改善されたはずです。[13]高性能爆薬、破片弾頭、化学弾頭など様々な弾頭が開発されていたが、ミサイルに搭載されていた弾頭はW-7（Mk.7）であった。[14] [15]

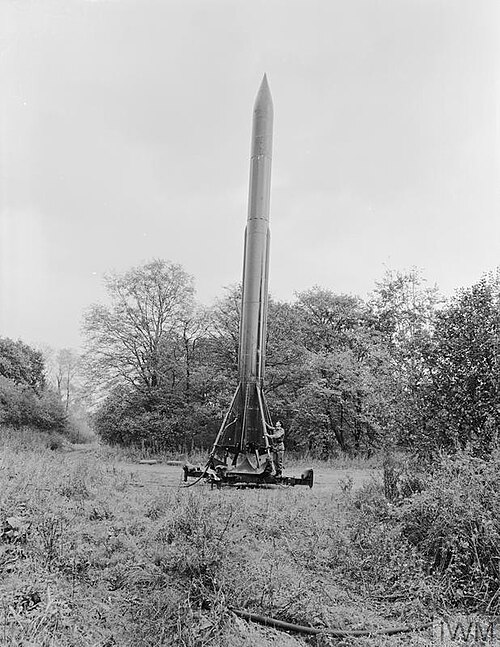

伍長大隊は250人で構成され、展開には35台の車両が必要で、発射位置に到達してからミサイルを発射できるようにセットアップするのに9時間を要した。[4] : ヨーロッパの125伍長ミサイル大隊は、この液体燃料の核弾頭（または従来のHE弾または化学弾）ミサイルの輸送、点検、発射を支援するために必要な支援車両と人員の数を考えると、非常に機動性があった。ドイツでは、予告なしの「警報」が頻繁に発令され、すべての人員を集め、車両とミサイルを事前に指定された集合地点に移動する必要があった。そこから大隊は発射地点（通常は人里離れた森のどこか）に移動し、ミサイルをランチャーに取り付けて、さまざまなシステムを詳細に点検した。これらの電子システムは主に真空管であったため、これは簡単な作業ではなかった。模擬射撃が行われ、反撃砲火の標的にならないように大隊全体ができるだけ早く撤退することになる。
初の核武装ミサイルであったにもかかわらず、コーポラル I は信頼性が著しく低く、不正確でした。コーポラル兵器システムの継続的な開発は、急速にコーポラル II の開発につながりました。これは、コーポラル I がまだ開発中であった間に開始されました。コーポラル I は運用可能とみなされていましたが、ミサイルと地上装置の戦術的有用性の両方で多くの欠点が開発中に明らかになりました。[16]エンジニアとユーザーの試験では、機械的および電気的原因の主な原因は、コーポラル I のシステムがあまりにも繊細であったためであることが判明しました。[4] : 121 EU 試験で検出された問題は、コーポラル II で対処されました。タイプ II コーポラルは、その後、コーポラル IIa および IIb (M2A1) バージョンで改良されました。最初のコーポラル II プロトタイプは、1953 年 10 月 8 日に飛行しました。最初の完全なタイプ II システムは、1955 年 2 月に納入されました。[17]タイプ II コーポラルは、ミサイル システムの精度と信頼性を大幅に改善しました。他の初期のミサイルと比較すると、最終的に生産されたコーポラルIIはかなり正確でした。[18] [19] [20]それでも、すべてのタイプIIの総合的な精度はCEP（円形誤差確率）が350メートルで、目標の300メートルには達していませんでした。[17] JPLの役割は1955年から1956年にかけて大幅に縮小されました。[21]
コーポラルIIの欠陥がコーポラルIIIの設計と開発につながった。コーポラルIIIの目的は、信頼性、地上支援設備、特に地上誘導設備を向上させた大幅に改良された兵器システムを生み出し、陸軍に完全に開発された兵器を提供することだった。[22]コーポラルIIbミサイルにはわずかな変更のみが必要だった。[23] 1956年にはコーポラルIIの研究開発作業がすべて完了していた。[24]レッドストーン兵器廠の研究では、MGM-29サージェントミサイルシステムは1963年に配備可能になり、コーポラルIIIの装備は追加のコーポラルユニット用にのみ調達されるべきであると指摘された。[25]タイプIIIコーポラルは1957年に飛行したが、永遠に開発が続くコーポラルシステムには遅すぎた。[4] : 121 1957年5月23日、国防予算削減に伴いサージェントの資金を節約するため、コーポラルIIIのすべての作業が終了[26] 1963年、妨害を受けにくく、ミサイルの発射地点を占領してから発射するまでわずか1時間で済む自己完結型慣性誘導システムを備えた固体燃料のサージェントミサイルが、ヨーロッパでコーポラルIIbに取って代わり始めた。1964年6月までに、コーポラルシステムはアメリカ軍の歴史となった。[4] : 125 1966年6月、最後のコーポラル部隊である王立砲兵第27誘導兵器連隊のコーポラルが退役した。[4] : 125
サービスの紹介

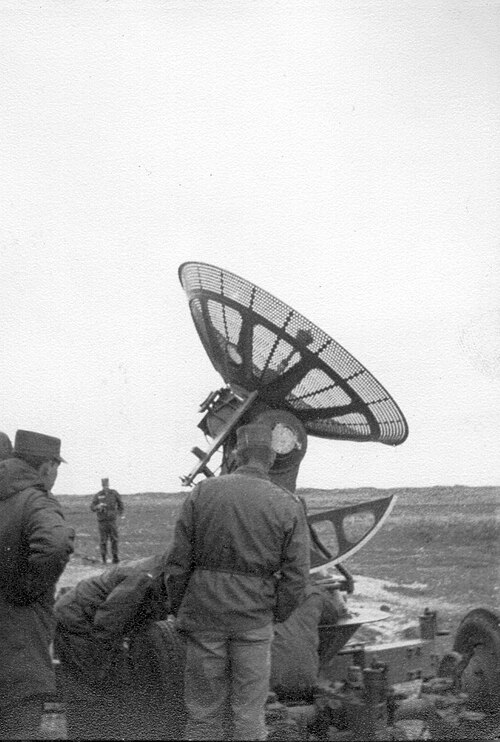

最初の3個伍長大隊は1952年3月に活動を開始し、1953年1月からは工兵・使用者発射プログラムが開始された。 [27]同年、伍長IIシステムが英国に売却された。[28]伍長プログラムの当初の極めて野心的な目標は、1954年7月までに16個大隊のミサイルを配備することだった。1954年7月までに伍長Iの2個中隊が編成され、装備された。[27]第259伍長大隊は1955年2月にヨーロッパに展開した。その後に他の部隊が続き、1960年までにはドイツに6個大隊、イタリアに2個大隊、米国に4個大隊が配備された。[29]ドイツに拠点を置く米軍の実弾射撃訓練はフォート・ブリスで行われたが、後にアウター・ヘブリディーズ諸島のスコットランド領サウス・ウイスト島にある英国王立砲兵誘導兵器射撃場が使用された。ミサイルは大西洋の指定された目標座標に向けて発射された。ヒルタ島（スコットランドのセントキルダ諸島の主要島）のレーダーはミサイルの着弾地点を特定した。ソ連のスパイ船「漁船」が頻繁に目標地域に侵入した。英国がコーポラルを採用した結果、 1955年にロックオール島は英国に編入された。これは英国への最後の編入であり、ソ連の監視員による使用を防ぐためであった。英国国防大臣ハロルド・マクミランは、ソ連がコーポラルの誘導および追跡無線信号を妨害する方法を発見するかもしれないと懸念していた。[30]
オペレーター
イギリス[31]
- イギリス陸軍、王立砲兵隊
- 第27誘導兵器連隊 RA 1957–1966
- 第47誘導兵器連隊 RA 1957–1965
.png/500px-Flag_of_the_United_States_(23px).png){kind=small}
- アメリカ陸軍[32]
- 第246ミサイル大隊（第80野戦砲兵連隊第2大隊 （フォートシル）に改編）
- 第259ミサイル大隊（第40野戦砲兵連隊第1大隊（フォートブリス）に改編）
- 第 523 ミサイル大隊 (第 81 野戦砲兵連隊第 1 大隊(フォートカーソン) に改称)
- 第 526 ミサイル大隊 (第 84 野戦砲兵連隊第 1 大隊(フォート シル) に改称)
- 第530ミサイル大隊（第39野戦砲兵連隊第1大隊に改編（ドイツ））
- 第531ミサイル大隊（第38野戦砲兵連隊第1大隊に改編（ドイツ））
- 第 543 ミサイル大隊 (第 82 野戦砲兵連隊第 1 大隊に改編(イタリア))
- 第557ミサイル大隊（第81野戦砲兵連隊第2大隊に改編（ドイツ））
- 第558ミサイル大隊（第82野戦砲兵連隊第1大隊に改編（ドイツ））
- 第559ミサイル大隊（第84野戦砲兵連隊第2大隊（ドイツ）に改編）
- 第 570 ミサイル大隊 (第 80 野戦砲兵連隊第 1 大隊 (イタリア) に改編)
- 第601ミサイル大隊（第40野戦砲兵連隊第2大隊に改編（ドイツ））
おもちゃ
コーポラルのバージョンは、コーギーやディンキーなどのメーカーによってダイキャスト玩具として製造されました。コーギーのコーポラルは「打ち上げられるロケット」として子供向けに販売され、1959年のイギリスのテスト発射に合わせて製造されました。
コーポラルミサイルとその移動式輸送車の 1/40 スケールのプラスチックモデルキットは 1950 年代後半に製造され、2009 年に Revell - Monogramによって再発行されました。
1959 年にホーク社によってコーポラル ミサイルとそのランチャーの 1/48 スケールのプラスチック モデル キットが製造され、1969 年に暗闇で光るバージョンが再発行されました。
参照
- E伍長
- 米陸軍の兵器一覧（補給カタログ指定別）（SNL Y-3）
- フランク・マリナ
- プライベート（ミサイル）
- WAC伍長
- MGM-29 軍曹
- 米軍ロケットランチャーのモデル番号別一覧
- ブルーウォーター（ミサイル）、伍長の英国人交代がキャンセル
