| ブロンコ全地形型履帯キャリア (ATTC) | |
|---|---|
 ブロンコATTC | |
| タイプ | 水陸両用装甲車 |
| 原産地 | シンガポール |
| サービス履歴 | |
| 使用者 | オペレーターを見る |
| 生産履歴 | |
| デザイナー | STキネティクス |
| メーカー | STキネティクス オトカー[1] |
| 仕様 | |
| 質量 | 10.2トン（22,500ポンド）（縁石）[2] |
| 長さ | 8.6メートル（28フィート3インチ） |
| 幅 | 2.2メートル（7フィート2.6インチ） |
| 身長 | 2.3メートル（7フィート6.6インチ） |
| クルー | 1 |
| 乗客 | 15（フロント5 + リア10） |
| 鎧 | スチール、AMAP-ADSアクティブ保護システム |
主 武装 | FN MAG 7.62 mm汎用機関銃（ATTC）または アルティマックス100 5.56 mm軽機関銃[3] |
副 砲 | 発煙弾発射装置 |
| エンジン | キャタピラー3126B 2400 rpmで 350 bhp (261 kW) |
| 最高速度 | 舗装道路: 60 km/h (37.3 mph) クロスカントリー: 25 km/h (15.5 mph) 水泳: 4.5 km/h (2.80 mph) |
ブロンコ全地形対応型装軌輸送車( ATTC ) は、シンガポール陸軍向けにST キネティクス社と国防科学技術庁(DSTA)が共同開発したツインシャーシの多目的装軌連結車両です。アフガニスタンでイギリス軍に配備されたブロンコの派生型は、ウォートホグと名付けられました。
デザイン
ブロンコは、油圧式関節で接続された 2 つの完全装甲の前部および後部ユニットで構成されています。全溶接鋼鉄装甲車体は、7.62 mm小火器の射撃や砲弾の破片から乗員を保護します。
ブロンコは、2,400 rpmで350 bhpを発生するキャタピラーモデル3126B 4ストロークターボチャージおよびチャージエアークールドディーゼルエンジンを搭載し、アリソンMD3560Pフルオートマチックトランスミッションと連動しています。困難な地形を横断できるように設計されたブロンコは、 60 kPaの接地圧を持ち、頑丈なシームレスゴム履帯とランニングギアシステムを装備しており、柔らかい地面の状態と方向安定性を実現します。水泳操作には最小限の準備しか必要とせず、水泳速度は時速4 kmです。ブロンコの4つのスプロケットドライブ、オプションの差動ロックを備えた完全関節式ステアリングにより、小旋回半径での操作が可能になり、パフォーマンスが向上します。
ブロンコは最大5トンの積載能力があり、道路では最高時速60km/h (37 mph)、クロスカントリーでは少なくとも時速25km/h (16 mph) の速度で走行できる。標準のブロンコが他の西側諸国の装甲兵員輸送車より優れている点は、比較的広い車内空間で、パーセンタイル測定によると運転手を含め16人が座れる。兵員輸送車バージョンは前部ユニットに6人、後部ユニットに10人を運ぶことができる。最大積載量は前部ユニットで1,200kg (2,600ポンド)、後部ユニットで3,000kg (6,600ポンド) である。ドロップサイドとドロップテールゲートを装備した貨物輸送車は、兵員輸送バージョンの水陸両用特性を維持しながら、後部ユニットで3,700kg (8,200ポンド) を運ぶことができる。ブロンコはC-130 ハーキュリーズ輸送機で完全に空輸可能です。
バリエーション
シンガポールはすでに、救急車、工兵、修理・回収、荷物運搬、兵員輸送、燃料補給車両など、ブロンコのいくつかの派生型を配備している。兵員輸送、救急車、指揮、修理・回収の各派生型であるウォートホッグも契約に基づいて製造された。ウォートホッグは異なるエンジン、キャタピラーC7ターボチャージャー付き6気筒ディーゼルエンジンを搭載し、350馬力（260kW）を発揮する。英国に納入されると、請負業者のタレス社が、南ウェールズのランネリ近郊のランゲネックにある旧国防省兵器庫の施設で、国防省の仕様に従い、ボーマン通信システム、専門の電子対抗手段装置、バー装甲や乗員用保護シートなどの追加防護装甲を車両に取り付けた。[4]
迫撃砲搭載型運搬車
ブロンコ全地形型装軌車運搬船の派生型である迫撃砲装軌車運搬船（MTC）は、SAF、DSTA、シンガポール・テクノロジーズ・キネティクスが共同で開発しました。4人の乗組員で運用されるMTCの主要兵装は、STキネティクスの120mm超高速先進迫撃砲システム（SRAMS）です。これは、ブラストディフューザーを組み込んだ世界初の反動迫撃砲であり、[5]迫撃砲によって発生する爆風過圧効果を大幅に低減し、乗組員を負傷させることなく長時間の射撃を可能にします。MTCには、射撃管制ユニットと慣性航法システムで構成される自動射撃管制システム（AFCS）が組み込まれており、従来の測量方法を使わずに即座に展開することができます。油圧空気圧式反動システムにより全体的な反動力が低減されるため、元の船体構造の補強が最小限で済み、射撃後の安定時間が短縮されます。これにより、射撃速度が上がり、精度が向上します。 AFCS には迫撃砲小隊管理システム (MPMS) も装備されており、戦場管理システム (BMS) を介してネットワーク化できます。
ブロンコ3
DSEI 2017展示会で、STキネティクスはブロンコ3の開発を発表しました。[6]ブロンコ3はブロンコ2（ウォートホッグ）の論理的進化であり、シンガポールでのブロンコ1の15年以上の運用とアフガニスタンでのウォートホッグの運用経験から得られた多くの教訓を考慮しています。ブロンコ3の開発は2010年に開始され、主要な設計目標は、ウォートホッグの最終運用重量が21トンに達するのに対し、ブロンコ1の基本設計総重量16トン以下で、少なくともウォートホッグレベルの保護を提供することでした。オリジナルのブロンコ1に匹敵する水陸両用能力も求められ、ブロンコ3は水中で時速5kmを達成できました。両方のモジュールは再設計され、再設計され強化されたシャーシから4つのゴム製アイソレーターで吊り下げられた爆風を逸らすV字型の船体を備えています。このアイソレーターインターフェースの追加の利点は、30分未満で後部モジュールを交換できることと、（ブロンコ2と比較して）騒音、振動、ハーシュネスレベルが50％低減していることです。後部ワゴンの地雷/ IED保護をさらに強化するために、後部ワゴンの地上高は1メートルになり、屋根が高くなったため、後部モジュールは7.9 m 3 、前部モジュールは5.2 m 3のより大きな容量が確保されています。ブロンコ3には、より高いトルクを提供する新しいメルセデス-MTU TD106 325馬力エンジンが装備されており、オフロード性能が向上し、燃料消費が削減されています。[7]
展開
ブロンコは2001年からシンガポール軍に配備されており、600台以上が納入されている。[8] 2007年、タイがブロンコの最初の輸出顧客となった。ブロンコはフィンランド、フランス、モロッコ、トルコ、米国など多くの国で広範囲にわたる試験を受けている。[9]全体では、少なくとも20種類のバージョンで1,200台以上の車両が納入されている。
イギリス軍
2008年12月、STキネティクスは、緊急作戦要件（UOR）に基づきアフガニスタンで使用する100台以上のブロンコ全地形対応型履帯車両について、英国防省から1億5000万ポンドの単一供給元契約を獲得した。 [10]英国軍ではウォートホッグとして知られるこの車両は、英国軍がアフガニスタン南部で運用している同様のBvS 10バイキング車両を補完するもので、 [11]国防大臣ジョン・ハットンが発表した7億ポンドのパッケージの一部として調達された。納入は2009年第3四半期に始まり、2010年に完了した。 [12] [13]最初の車両は2010年半ばにアフガニスタンに到着した。
アフガニスタンでの使用中、英国の115両のウォートホグは約30回の即席爆発装置（IED）による直接攻撃に耐え、乗員の死者は出なかった。比較的低い攻撃率は、他の車輪付きまたは無限軌道の車両が通行できない地形を走行できる設計に一部起因している。[14] 2010年12月、英国陸軍の兵士、ウィリアム・リークス伍長が、乗っていたウォートホグが50kg（110ポンド）とみられるIEDを爆発させたが、IED攻撃を生き延びた。彼の家族は、防御力強化前のバイキング装甲車両に取って代わったウォートホグのより強力な装甲が、息子の命を救ったと考えている。[15] [16]
ウォートホグは、2015年にキャンプバスティオンが閉鎖されるまで、ヘルマンド州でイギリス軍に使用され続けた。イギリス海兵隊機甲支援グループの一部として運用されていたが、アフガニスタンでの使用中は、王立機甲軍団の兵士のみが搭乗していた。最後のウォートホググループは、C（エディンバラ公）中隊、クイーンズロイヤルフザールズから派遣された。
ジェーンズは、イギリス軍のウォートホグが陸軍2020構想の下、第32王立砲兵連隊と第47王立砲兵連隊が搭乗するタレス・ウォッチキーパー無人航空機の輸送車両として改造される予定だったと報じていたが、[17]その後の2016年3月の報告書では、ウォートホグはアフガニスタン作戦に特化していたため、イギリス軍は2015年10月に段階的に廃止したと述べていた。[18]
ウクライナ軍はドイツ連邦政府から3種類のウォートホグを合計25台受領しており、その中には修理・回収車両5台、救急車10台、指揮車両10台が含まれている。[19]

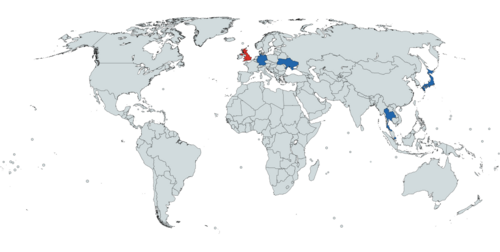

オペレーター
現在
前者
現在のオペレーター
- シンガポール陸軍– 600
- タイ王国陸軍– 10
- ウクライナ軍– ドイツから25名が供給（2024年7月現在）[20]
元オペレーター
- イギリス陸軍[21]
参照
- BvS 10 – イギリス陸軍でブロンコが補完した車両
- Sisu Nasu - フィンランドの追跡 ATV
- Bandvagn 206 - 現在運用中のスウェーデンの装軌式ATV
- ヴィチャズ (ATV) - ソ連の大型無限軌道式ATV
