| アルティマックス100 | |
|---|---|
 アルティマックス 100 セクション オートマチック ウェポン (SAW) | |
| タイプ | 軽機関銃、小隊用自動小銃 |
| 原産地 | シンガポール |
| サービス履歴 | |
| 使用中 | 1982年～現在[1] |
| 使用者 | ユーザーを見る |
| 戦争 | ブーゲンビル内戦 ユーゴスラビア戦争インドネシアとフィリピン における対ゲリラ作戦2006年フィジークーデター ソロモン諸島クーデター アフガニスタン戦争スリランカ内戦 |
| 生産履歴 | |
| デザイナー | L. ジェームズ サリバン(シンガポール公認産業協会(CIS、現ST Kinetics )) |
| 設計 | 1978年[1] |
| メーカー |
|
| 生産 | 1982年～現在[1] |
| 建造数 | 約80,000 [1] |
| バリエーション | バリエーションを見る |
| 仕様 | |
| 質量 |
|
| 長さ |
|
| バレルの 長さ |
|
| カートリッジ | 5.56×45mmNATO弾[1] |
| 口径 | 5.56 mm (0.22インチ) [1] |
| バレル | シングルバレル（プログレッシブRHパラボリックツイスト、6溝）[1] |
| アクション | ガス作動式回転ボルト[1] |
| 発射速度 | 400～600発/分[1] |
| 銃口速度 | 970 m/s (3,182 ft/s) (M193 カートリッジ) 945 m/s (3,100.4 ft/s) (SS109/M855 カートリッジ) |
| 有効射程距離 | 100～1,200mの視力調整[1] |
| 最大射程距離 | 460 m (M193 カートリッジ) 1,300 m (SS109/M855 カートリッジ) |
| 給餌システム | 100発ドラムマガジンまたは30発STANAG M16 ボックスマガジン[1] |
| 観光スポット | 後部開口照準器と前部支柱の 照準半径472 mm (18.6 in) [1] |
アルティマックス100はシンガポール製の5.56mm 軽機関銃で、シンガポール公認産業（CIS、現STキネティクス）がアメリカの銃器設計者L・ジェームズ・サリバンの指導の下、技術者チームによって開発した。[1]この武器は定反動作動システムにより極めて精度が高く[2]、世界で最も軽量な機関銃の一つである。[3]
シンガポール軍向けの新しい軽支援火器の開発は1978年に始まりました。この火器はCIS（現在のSTK - シンガポール・テクノロジーズ・キネティクス）によって製造され、最初はマーク1型、後にマーク2、そして現在はマーク3とマーク4の派生型が製造されています。アルティマックス100（U 100とも呼ばれる）は、シンガポール、クロアチア、フィリピンの軍隊で大量に使用されています。[1]マーク3派生型は現在、シンガポール軍で主に支援兵器として使用されており、兵士からはSAW（分隊自動小銃）として分類され、その名で知られています。 [4]
デザインの詳細
Ultimax 100 は、ガス作動式自動小銃 (全自動射撃のみ可能) で、ショートストローク ガス ピストン作動システムを備え、ガス ブロックのポートから銃身に送られる点火された火薬ガスで作動します。Ultimax 100 は、7 つのロック ラグを含む回転ボルトを備えたロック式尾栓式小銃です。ボルトを開いた状態から発射します。ボルトには、スプリング エキストラクターとケース イジェクターの両方が含まれています。この小銃の非往復式コッキング ハンドルはレシーバーの左側にあり、射撃中は前方の位置になります。Ultimax 100 はストライカー式です。
この武器の反動が（同様の軽機関銃に比べて）低いのは、「一定反動」原理によるものです。全体的な設計により、ボルト キャリア グループは後方に衝突することなく、戻りばねの抵抗に抗して移動軸に沿って徐々に停止します。[1] [5] ジェーンズ国際防衛レビュー特派員のアンドリュー ティルマンは、ST キネティクスから製品改良プログラム (PIP、1989 年に開始) への参加を独占的に招待され、銃の試射について次のように説明しています。[6]
この記事は、アルティマックスのコントロールのしやすさと、正確な射撃を可能にする点を称賛することから始まりました。経験豊富な SEAL チームリーダーが筆者に述べたコメントは、正確な軽機関銃を持つことの重要性を的確に強調しています。「撃たれたときの兵士の反応は 2 種類あります。撃つだけでは身を隠して反撃しますが、撃ち始めると撤退します。」
マガジンキャッチはバー上の2本の先細りのピンで構成され、マガジンリリースボタンで制御されます。この機関銃は、独自の100発合成ドラムマガジン（初期モデルは60発ドラムマガジンも使用）または改造された20発または30発STANAG 4179マガジン（M16ライフル用）から弾丸を給弾します。[1]現代の機関銃の中では珍しい特徴として、アルティマックスはベルトではなくマガジンから弾丸を給弾するように意図的に設計されていることがあります。
アルティマックス 100 は、レシーバーの左側 (トリガーのすぐ後ろ) に取り付けられたレバーで構成される手動安全機構を使用しており、2 つの設定が可能です。「S」は武器が安全であることを示し、「F」は連続射撃を示します。部品と機構を適切に配置することで実現される内部安全装置により、早期爆発が防止されます。この軽機関銃は、M16 タイプの銃剣[7]と昼夜兼用の光学装置を搭載できるようにも設計されています。アルティマックス 100 の人間工学は、特に前方グリップにおいて、トンプソン サブマシン ガンの人間工学に似ています。 [1]
この設計が広く採用されなかったのは、その給弾システムによるところが大きいかもしれない。オリジナルのアルティマックス100は、100発の弾丸を装填できるドラムマガジンで使用することを想定していた。ドラムマガジンはかさばり、特別な機構がなければ再装填が困難だった。ドラムマガジンの形状は、M16のマガジンや200発の弾丸を装填できるFNミニミボックスと比べても、より多くのスペースを占めていた。機関銃手は、M16を装備した他の分隊員からマガジンを受け取ることもできなかった。[1]
M16のマガジンはその後、量産モデルのアルティマックス100で使用できるように改造された。これは、マガジンの左側の給弾口に2つの穴を開けることで行われた。これにより武器の使い勝手が向上し、現場でマガジンを装填することが可能になった。[1]
このシステムは、米海兵隊歩兵自動小銃競技会に提出されたMk 4バージョンの設計では、STANAG互換のマガジンのみを使用するように変更されました。これにより、元のドラムが使用できなくなり、軽機関銃よりもIARに近い設計になりました。これは、最新のMk 5バリアントで修正され、Beta C-Magの使用が可能になりました。[1]
バリエーション
- マーク1：クイックチェンジバレルを備えたモデル（試作モデル）。[7]
- マーク2：固定砲身を装備。[7]
- Mark 3/3A : クイックチェンジバレル。現在、Mark 3バリアントは、標準とショートの2つの異なるバレル長で利用可能です。ショートバレルは、空挺部隊や特殊部隊での使用のために設計されています。オプションで10.5インチ (270 mm) VIP保護バレルもあります。すべてのバージョンのバレルには、スロット付きフラッシュサプレッサーと、武器の運搬やバレルの取り外しに使用できるキャリングハンドルが付いています。Ultimax Mark 3には、発射速度を制御し、さまざまな環境条件で信頼性の高い操作を可能にする3ポジションガスレギュレーター（初期モデルには5ポジションガス調整バルブがありました）があります。[8]ガスレギュレーターは通常、操作前に事前調整されています。汚れのために操作が遅い場合は、付属のCツールを使用してガス設定を2クリック増やすことができます。この武器は、標準的なピストルグリップ、フォアエンドに統合された垂直フォワードグリップ、および取り外し可能なバットストックを備えています。反動が穏やかであるため、銃床を取り外した状態でも、ピストルグリップとフォワードグリップのみを使用して銃を支え、狙いを定めることができます。調整可能なバイポッドには高さ調整機構があり、銃のフォアエンドに固定されているため、持続射撃時に安定性が得られます。バイポッドは素早く取り外し可能で、工具を使わずに取り付けたり取り外したりできます。[要出典] Ultimax 100は、スライドスケールに配置されたアパーチャタイプのリアサイト（100 mごとに目盛りが付いた、最大1,200 mの距離までの距離設定が可能）と、フロントサイトベースに収納され、2つの金属タブで保護された前方垂直ポストを備えています。この武器は、設計に板金スタンピングと合成部品の使用を取り入れています。ドラムマガジン、銃床、ピストルグリップ、垂直グリップ付きのフォアエンドは、すべて耐衝撃性ポリマーで作られています。[8] [9] [10]マーク3/3Aは、アメリカ製の5.56×45mm M193弾薬（1:12（305 mm）ツイストバレルを装着）またはより重いSS109/M855弾薬（178 mm（1:7インチ）ツイストレートバレル）の両方を発射することができる。[10]
- マーク4：アメリカ海兵隊歩兵自動小銃プログラム用に開発され、新しい射撃セレクターモジュールが追加された。[9]海兵隊はアルティマックスを選択せず、 HK416をベースにした自動小銃を選択した。[11]
- マーク5：マーク4の改良型で、折りたたみ式ストック、ピカティニーレール、 30発ボックスマガジンと100発Beta C-Magドラムを装着できるM16 STANAG 4179マガジンウェルを備えている。[12]
- STK社はまた、ブロンコ全地形対応型履帯車両[13]とスパイダー軽攻撃車両で使用するために、この兵器の車両搭載型も開発した。[14] [信頼できない情報源? ]
- マーク8：2012年シンガポール航空ショーで発表された新型機。[15]
ユーザー
ボスニア・ヘルツェゴビナ[16]
ブルネイ：コルトM16 HBAR LMGの代替として採用。[17]
チリ：チリ海兵隊、2014年にヘッケラー＆コッホMG4に置き換えられた。[18]
クロアチア[8]
フィジー[3]
インドネシア:コマンドー・パスカン・カタク(コパスカ) 戦術ダイバー・グループとコマンドー・パスカン・クスス(コパスス) 特殊部隊グループ。[19]
パプアニューギニア[3]
ペルー[20]
フィリピン[20] [2]
セルビア：SAJが使用。[21]
シンガポール：1982年にシンガポール軍が就役。[22]徐々にコルトIAR6940E-SGに置き換えられる。[23]
スロベニア: [20] Specialna Enota Policijeによって使用されます。[24]
ソロモン諸島：ソロモン諸島王立警察が50台を購入した。[3]
タイ[2]
アメリカ：陸軍 グリーンベレーが使用していることが知られている。[25]
ジンバブエ[20]
非政府ユーザー
-

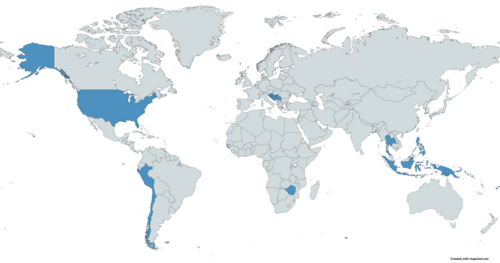

Ultimax 100 のユーザーを青色で示したマップ -
配備されたウルティマックス100 Mk 2セクション自動小銃（SAW）を持つシンガポール兵士
