対人地雷

対人地雷または対人地雷（APL ）は、車両を標的とする対戦車地雷とは対照的に、人間に対して使用するために設計された地雷の一種です。 ^{[1] APLは、}爆発地雷と破片地雷に分類されます。後者は、跳躍地雷である場合とそうでない場合があります。^[2]

APL は、多くの場合、犠牲者を殺すのではなく、負傷させたり重傷を負わせたりして、遭遇した敵軍の兵站 (主に医療) 支援システムを圧倒することを目的として設計されています。APL の種類によっては、装甲車両の履帯や車輪付き車両のタイヤを損傷することもあります。

国際地雷禁止キャンペーンは地雷の禁止と備蓄の破壊を目指している。この目的のため、1997年にオタワ条約を導入したが、この条約はまだ30カ国以上で承認されておらず^[3]、非国家武装グループが埋設する地雷から国民を保護することは保証されていない^{[4] 。}

対人地雷は対戦車地雷と同様に、国境沿いの静的な「地雷原」や、地雷の記事でより詳しく説明されている戦略的な陣地の防衛に使用されます。ただし、対人地雷がほとんどの対戦車地雷と異なるのは、サイズが小さいため、多数の地雷を広い範囲に同時に配置できることです。このプロセスは、手動で行うか、陸上車両のディスペンサーを使用して行うか、ヘリコプターまたは航空機から行うことができます。または、貨物を積んだ砲弾で散布することもできます。

対人地雷特有のその他の用途としては、以下の状況で臨時に配備される場合が挙げられます。

• 待ち伏せをするとき
• 仮基地の保護
• 攻撃者が敵に火力を集中できる狭い開けた道を通らざるを得ないようにする
• 追跡を回避するため（例：M86追跡抑止弾）
• 地雷をブービートラップとして利用して設備を保護する
• 地雷処理防止装置として他の地雷にブービートラップを仕掛ける

通常、対人地雷は被害者が踏むと起爆します。その主な目的は、被害者の足や脚を吹き飛ばし、無力化することです。敵軍の兵站（避難、医療）負担を増やすには、被害者を殺すよりも負傷させる方が望ましいと考えられています。

人が爆風地雷を踏んで起動すると、地雷の主爆薬が爆発し、非常に高速で移動する高温のガスからなる爆風衝撃波が発生します。この衝撃波によって上向きの大きな圧縮力が伝わり、地雷のケーシングと地雷を覆っている土が一緒に吹き飛ばされます。爆風が地表に当たると、その力がすぐに被災者の履物と足に伝わります。その結果、非常に大きな圧縮力が加わります。ほとんどの場合、被害者の足は爆風によって吹き飛ばされます。

人体に生じる傷害は、地雷の主爆薬の大きさ、深さ、地雷が埋設された土壌の種類、被害者が地雷に接触した方法（地雷を踏んだ、足の全部または一部を使ったなど）によって異なります。土壌の種類によって、被験者の足に伝わるエネルギーの量は異なり、飽和した「粘土のような」土壌が最も多く伝わります。主爆薬が大きいほど、放出されるエネルギーが大幅に増加し、爆風が標的の足と脚のさらに上まで伝わり、より大きな傷害を引き起こします。場合によっては、脚の膝までの外傷性切断とさえ言われるほど重篤です。 ^[5]

爆風地雷による二次的傷害は、多くの場合、地雷の爆発によって剥がれた物質によって引き起こされます。これには、地雷の上にあった土や石、被害者の履物の一部、被害者の足の小さな骨が含まれます。これらの破片は、同様の二次的爆風の影響または破片に典型的な傷を引き起こします。戦闘用ブーツやいわゆる「爆風ブーツ」などの特殊な履物は、爆風地雷の破壊的な影響に対して中程度の保護しかなく、足を失うのが典型的な結果です。

爆風地雷は装甲車両にはほとんど影響しませんが、車輪付きの車両が地雷の真上を走行すると損傷する可能性があります。小型の爆風地雷はタイヤに深刻な損傷を与え、修復不可能な状態にします。また、一部の種類の爆風地雷は隣接する走行装置にも損傷を与える可能性があります。

地雷のケーシングは地雷の部品を収納し、地雷を環境から保護します。第二次世界大戦時代に使用されたような初期の地雷のケーシングは鋼鉄またはアルミニウムで作られていました。しかし、戦争中期までに、イギリス軍は最初の実用的な携帯型金属探知機、ポーランドの地雷探知機を使用していました。ドイツ軍は、探知を困難にするために 木製またはガラス製のケーシングを備えた地雷で対抗しました。

木製地雷は、金属探知機が登場する前の1939年にソ連で鉄鋼節約のために使用されていた。PP Mi-D地雷のように、作りやすく探知されにくいものもあったため、1980年代まで使用され続けた。木材は腐ったり割れたりする欠点があり、地中に埋めて比較的短い時間で機能しなくなる（あるいは、地雷は自動的に無力化されると考えられ、何年も経ってから意図しない傷害を引き起こす可能性が低いという利点もある）。

1950 年代以降に製造された地雷は、一般的にプラスチック製のケースを使用しており、電子地雷探知機による探知を妨げています。最小金属地雷と呼ばれる地雷の中には、探知されにくくするために、できるだけ少ない金属 (多くの場合 1 グラム (0.035 オンス) 程度) で製造されているものもあります。まったく金属を含まない地雷も製造されていますが、まれです。その性質上、金属部品がまったく含まれていない地雷は、金属探知機を使用しても発見できません。

信管機構は、バネ仕掛けの撃針で叩くか、摩擦に敏感な火工品組成物を圧縮するか、または電流を流すことによって、雷管を起爆するように設計されています。ほとんどの地雷は、被害者によって起動されたときに突き刺し雷管を打つバネ仕掛けの打撃子を採用しています。通常、雷管にはアジ化鉛の小さなペレットが含まれています。信管は地雷の中で最も複雑な部品ですが、単純な信管機構の設計と製造に必要な労力は非常に少なく、ボールペンの引き込み機構に似ています。^{[要出典]イタリアの}SB-33地雷 などのより洗練された例では、徐々に一定の圧力を受けると地雷を起爆しますが、突然の衝撃を受けると信管をロックする信管機構があります。これにより、地雷原の通路を除去する主な方法の 1 つである、地雷除去用線状爆薬などの爆発装置で地雷を爆発させる方法が無効になります。

ブースターチャージは、起爆装置の衝撃を受けると簡単に起爆する、非常に敏感な爆薬です。通常、エンドウ豆大のRDXペレットが使用されます。ブースターの目的は、起爆装置の衝撃を増幅し、主爆薬を起爆させることです。

主爆薬は、ブースター爆薬によって起爆される安定した爆薬でできている。これは、高感度の起爆装置やブースター爆薬だけで地雷を作るとコストが高くなり、装置がより敏感になり、偶発的な起爆の影響を受けやすくなるため必要である。ほとんどのAP爆薬地雷では、TNT、コンポジションB、または粘結剤入りRDXが使用されている。米国のM14地雷では29グラムのテトリルが使用され、ロシアのPMN地雷では240グラムのTNTが使用されている。

対人地雷は最も一般的なタイプで、通常は地表（葉や岩に隠れる）に敷設されるか、10～15 cm の深さに地中に埋められます。地雷は圧力によって作動します。つまり、被害者が踏んだときですが、車両が地雷の上を走行したときにも作動します。

これらはエリア拒否兵器として使用するために設計されました。このタイプの兵器は、敵軍が特定のエリアにアクセスするのを拒否することになっています。

爆風地雷は一人の人間に重傷を負わせるように設計されていますが、破片地雷（第二次世界大戦時代のドイツのS地雷など）は破片を広範囲に投射し、近くの人に破片による負傷を引き起こすように設計されています。^[6]

破砕地雷は一般に爆破地雷よりもはるかに大きく重く、多量（多くの場合数キログラム）の鉄金属を含んでいます。そのため、環境が鉄でそれほど汚染されていない場合は簡単に検出できます。

これらの地雷は、破片がより広い範囲を覆い、より多くの戦闘員を負傷させる可能性があるため、純粋に「爆風効果」のある地雷よりも効率的であると考えられています。

これらの地雷の破片は、タイヤを突き破り、軟質装甲車両の場合は装甲を貫通して内部部品を損傷したり、乗員を負傷させたりすることで、一部の装甲車両を無力化することさえあります。破片地雷は一般に爆風地雷よりもはるかに大きな爆薬を含んでいるため、その真上を走行した非装甲車両に深刻な損傷を与える可能性があります。

これらの地雷（ロシアのPOMZなど）は完全に地上に設置されており、破片弾頭が適切な高さの杭に取り付けられ、植物やゴミで隠され、1つ以上のトリップワイヤーによって起爆します。

跳躍地雷には小さな揚力剤が使われており、これが作動すると、地雷本体が地面から飛び出し、胸の高さあたりで爆発します。これにより、より広範囲に、より致命的な破片が飛び散ります。そのような地雷の 1 つである米国のM16 地雷は、最大 200 メートル (660 フィート) 離れた場所にも被害を与えることができます。鋼鉄の破片により跳躍地雷は簡単に検出されるため、地雷除去を困難にするために、周囲に最小限の金属地雷が敷設されることがあります。

指向性破片兵器 ( M18 クレイモアなど) は、破片を限られた弧内にのみ向けるように設計されている点で他のタイプとは異なります。爆発が目標エリアに向けられ、友軍から遠ざかるように配置されます。この設計により、部隊はこれらのタイプの地雷を敵に面した自陣地の近くに配置することで、自衛することもできます。これらは、トリップワイヤーまたはコマンド起爆のいずれかの従来の方法で起動します。このタイプの米国の地雷に ちなんで、一般にクレイモア地雷と呼ばれています。

•
  境界地雷 - ドイツのS-Mine
•

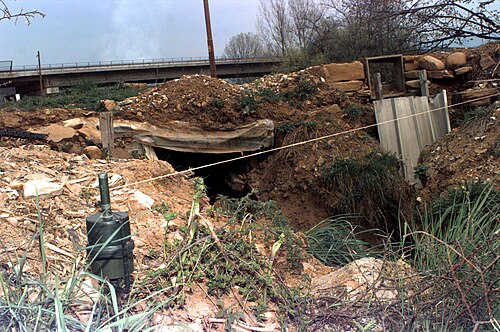

  杭打ち機雷 - トリップワイヤーを備えたユーゴスラビアの IMP 機雷 (バルカン半島、1996 年)
•
  指向性地雷 - ロシアのMON-50
•
  爆破地雷 - アメリカのM14
•
  爆破地雷 - ロシアのPMN1 と PMN2
•
  爆破機雷 - イタリアのTS-50現場
•
  爆破機雷 - イタリア製VS-MK2 (断面図)
•
  跳躍地雷 - ユーゴスラビアのPROM-1

21世紀の紛争では、対人即席爆発装置（IED ）が、従来の地雷や軍用地雷に代わり、下車した（歩行中の）兵士や民間人の負傷源となっている。これらの負傷は地雷よりもはるかに重篤で、四肢の複数切断や下半身の切断につながると、 BMJ Open誌で最近報告されている。 ^[7]この複合的な負傷は「下車時複合爆発損傷」と名付けられ、戦争でこれまでに見られた中で最悪の生存可能な負傷であると考えられている。^[8]

第二次世界大戦中、1940年の侵攻危機の際に、イギリス軍はフレイム・フーガスと呼ばれる火炎地雷を製造した。その後、ソ連軍はFOG-1と呼ばれる火炎地雷を製造した。ドイツ軍はこれを模倣してアプヴェーア・フラムメンヴェルファー42を製造した。これらの装置は事実上使い捨ての、トリップワイヤーで作動する火炎放射器であった。

化学地雷も製造されたことがある。第二次世界大戦中に英国、米国、ソ連が製造したが、配備されることはなかった。冷戦中、米国はVXを含むM23化学地雷を製造した。地雷が作動すると、小さな爆発物が地雷を破裂させ、化学物質を拡散させた。

第二次世界大戦の対人地雷

• S-マイン（バウンシング・ベティ）：悪名高いドイツの跳躍地雷。戦後広く模倣された。
• グラスミン 43 : 探知されにくいように大部分がガラスで作られたドイツの地雷。
• PDM-6 および PMD-7 : ソビエト製の第二次世界大戦時の地雷。木製。

戦後、米国の対人地雷

• 砂利鉱山、1960年代～1970年代。可動部品のないシンプルで小さな鉱山。ベトナム戦争中に何百万個もの砂利が投下されました。
• M16 : ドイツのS地雷の改良版。
• BLU-43 (ドラゴントゥース)、1970年代。ベトナム戦争中に使用された空中投下機雷。
• GATOR 地雷システム: 最新の散布システムで、AP ( BLU-92/B ) と対戦車地雷が含まれます。
• M18 クレイモア：指向性地雷。
• M86 追跡抑止弾: トリップワイヤーで自動的にトリップワイヤーを展開する跳躍型地雷。追跡してくる敵から逃れるときに特殊部隊が投下することを目的としています。

戦後、ロシアの対人地雷

• PFM-1（バタフライマイン、NATO：ブルーパロット）、最新式。
• POMZ : トリップワイヤーがトリガーされ、ステークマインが実行されます。
• POM-3 : 散在型センサー作動式破片地雷
• MON-50 : ロシアの指向性地雷。アメリカのM18クレイモアに似ている。
• PMN 地雷: 地雷除去作業中に最も頻繁に遭遇する地雷の 1 つ。
• MON-200 : 12kgのTNT弾を装填できる大型地雷。軽車両に対しても有効です。

戦後、イギリスの対人地雷

• HB 876 機雷: 1970 年代～1999 年。JP233 滑走路攻撃システムの一部として使用された空中投下機雷。JP233による攻撃ごとに、損傷した滑走路の修復を遅らせ、危険にさらすことを目的とした HB 876 も 215 個投下されました。

ユーゴスラビアの対人地雷

• MRUD : M18 クレイモアに似た指向性地雷。

対人地雷は、そのような発明の公開または実施が「公序良俗」および/または道徳に反するため、欧州特許条約の下で特許の対象から除外される主題の典型的な例である（ EPC第53条（a）項）。^[9]

作家のロブ・ニクソンは、地雷を「対人」という形容詞で表現することを批判し、「人員」という言葉は特定の組織に従事する人々を意味するが、実際には「地雷の犠牲者の5分の4は民間人」、特に子供であると指摘している。したがって、ニクソンは、その名前は「地雷が軍隊やその他の組織を標的としていることを暗示することで、地雷の正確さを誇張している」と主張している。^[10]
