PMN鉱山

PMN （ロシア語：противопехотная мина нажимная、ローマ字： protivopekhotnaya mina nazhimnaya、直訳すると「対人圧力地雷」）シリーズの爆風対人地雷は、ソビエト連邦で設計・製造された。地雷除去活動中に最も広く使用され、よく見られる装置の一つである。黒いケースのため、「ブラックウィドウ」というニックネームが付けられることもある。^[1]

PMN-1

PMN-1地雷の設計は1950年代後半に遡る。この地雷が特に致命的なのは、他のほとんどの対人地雷と比較して異常に大きな爆薬が詰め込まれているためである。比較すると、ほとんどの対人爆風地雷（ VS-50など）には約50 g（1.8オンス）の高性能爆薬が詰められており、通常は犠牲者の足全体または一部を破壊してしまう。対照的に、PMN-1には249 g（8.8オンス）の爆薬が詰められており、犠牲者の脚全体を簡単に破壊し（膝から上を切断しなければならないことも多々ある）、隣接する手足にも重傷を負わせ、爆傷により何らかの形の切断が必要になる場合もある。対人地雷の被害者（例えば、29 g（1 オンス）の爆発物を含むM14 地雷を踏んだ人）の大半は、歩行に関する永久的な障害を負うことは避けられないものの、生存する可能性が非常に高い。しかし、PMN-1 地雷内の爆発物の量は非常に多いため、被害者が死亡するリスクは大幅に高くなり、負傷から生き延びたとしても、受ける障害の程度ははるかに深刻である。

これらの地雷は手のひらサイズで円筒形です。PMN-1 にはベークライト製のケース (茶色または黒色) と黒色のゴム製圧力プレートが付いており、TNT爆薬が入っています。

PMN-1 地雷は、水平信管の端にある鋼鉄製のリングプルを取り外すことによって起爆する。所定の位置にあるとき、リングプルの端にあるピンがバネ仕掛けのストライカーを刺突雷管から押し戻している。リングプルを引き抜くと起爆遅延が開始され、バネ仕掛けのストライカーによって張力がかけられた細い鋼線が解放される前に小さな鉛片を切断しなければならない。鉛片を切断するプロセスは、周囲温度に応じて 2 ～ 12 分かかる。鋼線が鉛片を完全に切断した後、バネ仕掛けのストライカーが解放され、数ミリメートル前方にスライドして停止し、圧力プレート機構のスライドゲートによってブロックされる。この時点で地雷は完全に起爆しており、バネ仕掛けのストライカーを刺突雷管から押し戻しているのは、圧力プレート機構の弱いクリープスプリングのみである。その後、圧力板にかかる下向きの圧力（つまり、誰かが地雷を踏んだとき）がクリープスプリングの上向きの圧力に打ち勝ち、スプリング式ストライカーを押さえているスライドゲートを押し下げます。この動作によりストライカーが解放され、前方に跳ね上がって突入雷管に入り、突入雷管と隣接するテトリルブースターの両方が点火され、 TNT の主爆薬充填物の爆発を引き起こします。これは耐爆性の地雷ではありません。

高さ: 57 mm (2.2 インチ)
直径: 112 mm (4.4 インチ)
主爆薬重量: 240 g (8.5 オンス) TNT (9 グラムのテトリルブースターで起爆)
総重量: 600 g (1.3 ポンド)
信管: MD-9 (突き刺し感知)
動作圧力: 5.8 kg (13 ポンド)

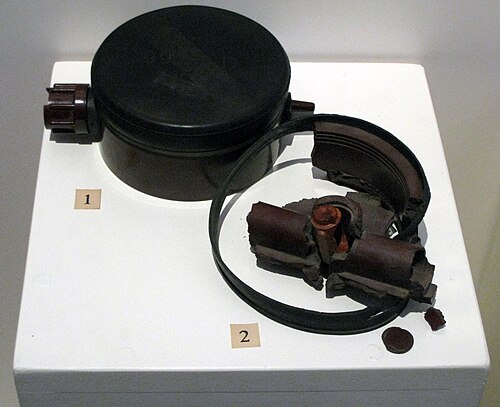

2つのPMN-1地雷：最初の例は完成しており、もう1つは爆発後のPMN-1の外観を示しています。

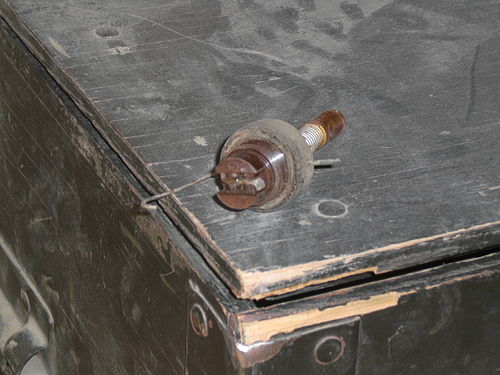

PMN-1 のストライカーアセンブリ。鉛せん断アーミング遅延を示しています。このアセンブリは、上の写真の右側にある丸いローレットキャップの下にあります。

PMN-2

PMN-2 地雷のケーシングは射出成形プラスチックで作られています。一般的には葉緑体ですが、たまに茶色のものもあります。地雷の上部には、黒いゴムの X 字型の圧力プレートが付いています。充填物はRDX / TNTベースの爆薬で、組成 Bに非常に似ています。PMN-1 と同様に、PMN-2 は他の多くの対人地雷と比較して、異常に大きな爆薬充填物を持っています。

PMN-1 と PMN-2 の大きな違いは、PMN-2 (1970 年代中期の設計) には、圧力板の下に一体型バッフルを備えた、より現代的な信管が含まれていることです。これと圧力板の X 字型設計により、PMN-2 は、突然の過圧を利用して地雷を起爆させる従来の爆発性地雷対策装置に対してはるかに耐性があります。したがって、PMN-2 は耐爆性地雷と見なすことができます。対照的に、PMN-1 (1950 年代の設計) は、そのような方法でうまく除去できます。

PMN-2信管の起爆遅延は約60秒です。起爆キーを回転させて地雷から取り外すと、起爆ピンが切断されます。これにより、地雷内のエアベローズが圧縮バネによって膨張し、スライドの経路から「安全」バーが持ち上がり、スライドの移動が妨げられなくなります。PMN-2の起爆遅延はPMN-1よりも大幅に短くなっています。^[2]

高さ: 53 mm
直径: 120 mm
主装薬重量: 100 g TG-40 ( RDX / TNT )
総重量: 420 g
信管: MD-9 (突き刺し感知)

PMN-4

PMN-4 は、遅延式で圧力で発射する爆破地雷です。圧力板は黒色で、本体は赤褐色またはカーキ色です。黒色のゴム製圧力板の下には、花びらのような形をしたプラスチック製の圧力「スパイダー」が隠されています。地雷の直径は 95 mm、高さは 46 mm です。爆薬の重量は 55 グラムです。これは、52 グラムの「TG-40」(40/60 TNT/RDX 混合物) と 3 グラムのペントライトブースターで構成されています。地雷の総重量は 300 グラムです。PMN-4 地雷には大量の金属部品が含まれているため、地雷探知機で簡単に検出できます。信管機構の詳細はほとんど知られていないが、PMN-4 が 1980 年代初頭に設計されたことを考慮すると、爆発物の充填量が少なく破壊力が大幅に低下したことを補うために、信管は PMN-2 (1970 年代中期の設計) の信管よりも洗練され、信頼性が高くなっていると想定するのが理にかなっている。同様に、圧力板の下の花形の圧力「スパイダー」の設計により、 PMN-4 はほぼ確実に耐爆地雷である。 ^[3] PMN-4 の断面図にはその構成要素が示されており、PMN-4 は PMN-2 よりも洗練された設計であるという見方を裏付けている。^[4] PMN-4 の例はウクライナとシリア南部で発見されている。^[5]

高さ: 42 mm
直径: 95 mm
主装薬重量: 50 g TG-40 ( RDX / TNT )
総重量: 300 g
作動力： 5～15kg ^[6]

レンダリングセーフ手順

PMN地雷が最近敷設され良好な状態である場合を除いて、信管を取り外して無力化することは極めて危険であると考えられている。たとえそうであったとしても、標準的なPMN-1地雷のように見えるものは、実際には地雷除去者を殺すために特別に設計された一体型の処理防止装置を備えたPMN-3またはMS-3バージョンである可能性がある。いずれにせよ、標準的なPMN地雷に引き抜き信管を取り付けたり、下にML-7圧力解放処理防止装置を設置したりすることで、非常に簡単にブービートラップを仕掛けることができる。^[7]したがって、PMN地雷の標準的な無力化手順は、小さな爆薬を使用してその場で破壊することである。

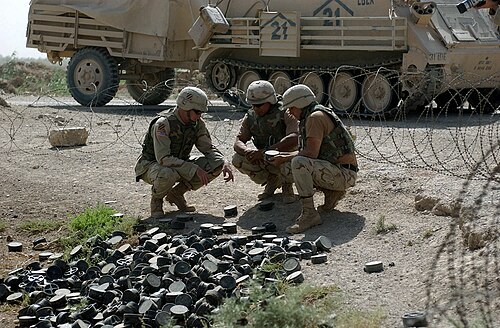

PMN-1型地雷がイラクで発見される（2003年）
イラクのファルージャ近郊で、さまざまなPMN-1地雷を扱う米軍兵士。

バリエーション

58式戦車：PMN-1の中国製コピー。^[8]
MM 2 :ミャンマーで使用されているPMN-1のビルマ版。^[9]
ギャタ 64 :PMN-1 のハンガリーのコピー。 ^[10]
PM-79地雷：PMN-1のブルガリア版。 ^[11]
MS-3 : 少なくとも 1973 年から存在しています。PMN-1 に似ていますが、圧力板の中央に小さな「ブリスター」があり、バネ式の圧力解放式アンチハンドリング装置が組み込まれています。爆薬の内容量はTNT 310 グラムです。MS-3 の総重量は 630 グラムです。MS-3 が爆発しないようにするには、「ブリスター」に 5 ～ 6 kg の最小荷重が必要です。その結果、武装した MS-3 地雷は、OZM 境界地雷の下や、アンチハンドリング装置として機能する対戦車地雷の下など、何らかの重い物体の下で常に遭遇します。対戦車地雷の下で MS-3 が爆発すると、より大きな弾薬が共鳴爆発する可能性があることに注意してください。さらに、MS-3は、例えばスーツケースなどの何らかの重量物を上に載せて建物や車両の中に意図的に設置するなど、埋め込まなくても従来のブービートラップ装置として使用することができます。 ^[12]
PMN-3 : PMN-2と似ているが、地雷除去作業員を殺傷するために設計された電池式の傾斜スイッチ式対地雷装置を組み込んでいる。爆発物は80gの沈降性 RDX（RDXとパラフィンワックス）である。PMN-3の総重量は600gである。この地雷はチェチェンで発見されたことがある。^[13]
