PMDシリーズ地雷

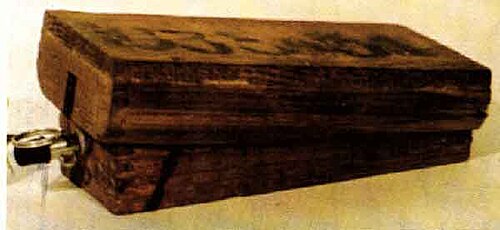

PMD -6、PMD-7、PMD-57 シリーズの地雷は、ソ連製の爆風式対人地雷で、木箱と蝶番式の蓋で構成され、蓋には溝が切られています。溝は保持ピンに押し付けられ、ストライカーを押さえます。箱の蓋に十分な圧力がかかると、保持ピンが動き、ストライカーが起爆装置に当たるようになります。地雷の作動圧力は通常 1 ～ 10 kg です。

他の木箱地雷と同様に、箱が腐ったり割れたりして地雷が使用できなくなるため、地雷の寿命は比較的短いです。

地雷は、通常の爆発ブロックの代わりに迫撃砲爆弾と一緒に使用されることもあります。

• PMD-6 - 地雷のオリジナルバージョン。1939 年のソ連とフィンランド間の冬戦争で初めて使用されました。
• PMD-6M - 機雷の若干大型バージョンで、ボックス内に板バネが取り付けられており、作動圧力が高まり、機雷敷設時の取り扱いがより安全になります。
• PMD-6F -レニングラード包囲戦中に広く使用されたバージョンで、硝酸アンモニウム/燃料油 ( ANFO ) を主燃料として使用します。
• PMD-7 - 円筒形の主装薬を使用する地雷の小型バージョン。
• PMD-7ts - 主爆薬と信管を収容するためにくり抜かれた頑丈な木製ブロックで構成されています。
• PMD-57 - 後期型の大型箱型地雷で、より大きな弾頭を使用しています。

• シューマイン42、PP Mi-D、タイプ59、PMD-1

• 対人地雷
• 地雷

• ブラッシーの対人地雷の認識と解除に関する基本ガイド、エディ・バンクス、ISBN  1-85753-228-7
• ジェーンの鉱山と地雷除去 2005-2006
• TM 5-223、外国の機雷戦装備
