| M16地雷 | |
|---|---|

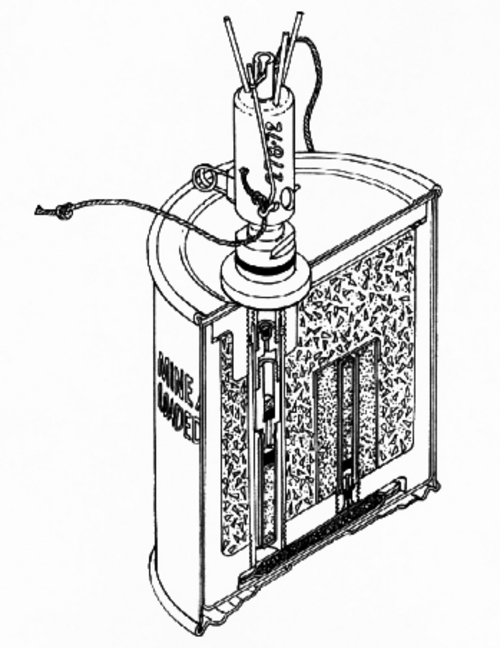

 M16A2地雷の断面図 | |
| タイプ | 跳躍する対人地雷 |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1957年～現在 |
| 使用者 | 説明を見る |
| 戦争 | ベトナム戦争、その他 |
| 生産履歴 | |
| 生産 | 1950年代-1974年 |
| 建造数 | 数百万 |
| バリエーション | M16A1
|
| 仕様 | |
| 質量 | 4.1キロ |
| 身長 | 127ミリメートル |
| 直径 | 102ミリメートル |
| 充填 | ティエヌティーエヌティー |
| 充填重量 | 1ポンド |
爆発 メカニズム | S.Mi.Z 35 (加圧)、 ZZ35 (引張)、 ZUZZ (張力解放)、 ESMi.Z (加圧・電動)など各種 |
M16地雷はアメリカ製の跳躍式対人地雷です。第二次世界大戦中のドイツのS地雷の設計図を鹵獲して作られたもので、同様の性能を持っています。
説明
この地雷は、薄い鋼鉄のスリーブに入った鋳鉄製の本体でできています。地雷上部の中央の信管ウェルには通常、突起のある M605 圧力/張力 (トリップワイヤー)信管が取り付けられています。突起に十分な圧力がかかったり、取り付けられたトリップワイヤーに張力がかかったりすると、ストライカーが解放されます。解放されたストライカーは雷管に押し込まれ、短い花火の遅延を点火します。この遅延の目的は、被害者が地雷の上から移動できるようにし、上方移動が妨げられないようにすることです。遅延が燃え尽きると、4.5 グラムの黒色火薬が点火され、地雷の内側の鉄製本体が空中に打ち上げられます (鋼鉄製の外側スリーブは残ります)。この火薬は、2 組目の花火の遅延も点火します。
地雷は0.3～1.7メートルの高さまで上昇し[1]、 片方または両方の花火遅延装置が地雷の主爆薬を爆発させ、爆発点の周囲360°に高速の金属片を撒き散らす。これらの金属片の被害半径は、M16およびM16A1地雷では27メートル、M16A2地雷では30メートルと予想される。[2]
M16 と M16A1 の地雷は似ています。M16A1 は起爆装置とブースターが再設計されていますが、基本的には同じです。M16A2 は大きく異なり、オフセット信管と 1 つの火工品遅延要素のみを備えています。この変更により、地雷の重量が大幅に軽減され (2.83 キログラム)、主爆薬の搭載量がわずかに増加しました (601 グラム)。
使用
アメリカ陸軍によれば、1個小隊の戦闘工兵が運搬車両の支援を受ければ、120分で300個のM-16地雷を設置し、正面1メートルあたり1個の線密度で長さ300メートル、幅50メートルの地雷原を作り出すことができると予想されていた。[3]
この地雷は広く販売され、ギリシャ、インド、ミャンマー、韓国、トルコなど数カ国でコピーが生産された。アンゴラ、ビルマ、カンボジア、チリ、キプロス、エリトリア、エチオピア、イラン、イラク、韓国、レバノン、ラオス、マラウイ、モザンビーク、ミャンマー、オマーン、ルワンダ、ソマリア、タイ、ベトナム、西サハラ、ザンビアでは「野生」で発見されている。米国は朝鮮戦争再開に備えてM16A2地雷の在庫を保有している。[4]
バリエーション
- M16
- M16A1 – 起爆装置と遅延要素を再設計
- M16A2 – 単一の境界遅延要素、重量を軽減
- KM16A2 – M16A2の韓国生産バージョン
地雷除去
M16 地雷は、敷設されると大部分が地中に埋められるため、特に草が生い茂ったり、下草が生い茂ったり、その他の瓦礫が生えている場所では、目視で発見するのが極めて困難です。M16 地雷には多量の金属が含まれているため、地雷探知機を使用して簡単に発見できます。ただし、探知ヘッドを地面の上を移動させると、突起に当たって地雷が作動する可能性があることに注意することが重要です。いずれにしても、地雷除去要員から M16 を守るために、M16 の近くに他の最小金属地雷が敷設されている可能性があります。さらに、長いトリップワイヤーが取り付けられている場合、M16 は地雷除去要員が見つける前に彼らを「見る」可能性があります。境界地雷に取り付けられたトリップワイヤーの経路を追跡する場合は、細心の注意が必要です。その経路の下に追加の対人爆風地雷 (例: M14 ) が埋められている可能性があります。さらに複雑な要因として、一部のM16地雷には、例えばM5圧力解放式ブービートラップ発射装置をねじ込んだM26手榴弾を地雷の下に設置するなど、取り扱い防止装置が取り付けられている可能性がある。 [5]長いロープに取り付けた何らかの形の鉤縄を使用して、物陰から意図的に地雷を起爆することは、さまざまな状況で役立ち、さらなる除去作業が始まる前に地雷原への最初の進路を提供する可能性がある。
