PFM-1（ロシア語：ПФМ-1 — Противопехотная Фугасная Мина-1、直訳すると 「対歩兵用高性能爆薬地雷」）は、ソビエト連邦およびロシアで製造された散布式高性能爆薬 対人地雷である。[1]グリーンパロット地雷またはバタフライ地雷としても知られている。[1]この地雷は、迫撃砲、ヘリコプター、航空機から大量に投下することができ、爆発することなく地面に滑り落ち、接触すると後で爆発する。[2]
デザイン
この地雷は、 VS-6DまたはVS-60D液体爆薬37g（1.3オンス）を含んだポリエチレンプラスチック容器でできている。 [1] [3] PFM-1の2つの翼は、空中に放出された後に滑空し、その後回転して安定させ、カエデの種子と同様に降下速度を遅くする。[4] [1]厚い翼には液体爆薬が含まれている。[4] 2つの翼を合わせると120mm（4.7インチ）の長さである。[5]プラスチック製の本体は、最高のカモフラージュのためにさまざまな色で製造できる。既存のストックは砂色ではなくヨーロッパの緑色であったため、1980年代のアフガニスタンで使用された最初の例は緑色で、簡単に視認できた。このため、「緑のオウム」と呼ばれている。[4]
その形と明るい色は子供たちの興味をそそり、おもちゃのように見えるという批判を引き起こした。[6] [7]
この地雷にはPFM-1とPFM-1Sの2つの派生型がある。2つの派生型の唯一の違いは、PFM-1Sには自爆機構が付いており、全地雷の85%の公称自爆時間は40時間である点である。[8]自爆機構は、周囲温度に応じて1～40時間後に作動するようになっている。[9] PFM -1Sの自爆機構はあまり信頼性が高くなく、地雷を武装状態または敏感な状態のままにしてしまう可能性が高い。[3]地雷は設置後数週間にわたりランダムに自爆し続けることが知られている。[8]この地雷は手動で敷設することはできず、遠隔採掘機UMZ、携帯採掘キットPKM （迫撃砲）、多連装ロケット発射装置、ヘリコプター（VSM-1地雷システム）、または飛行機に搭載されている地雷敷設システムを使用してのみ敷設する必要がある。[1] [10]遠隔機雷敷設システムでは、PFM-1地雷を内蔵したクラスター弾のみ使用可能です。PFM-1地雷を内蔵したカセットは、 KSF-1（PFM-1 72発）、KSF-1S（PFM-1S 64発）、またはKSF-1S-0.5（PFM-1 36発、PFM-1S 36発）です。[11] [12]
この地雷は非常に軽量であるため、水路で運搬することができ、大雨や雪解け後に下流に移動することができる。PFM-1地雷は、密生した葉や雪、砂地でも優れたカモフラージュ効果を発揮することで知られている。[1]
アクション
地雷は起爆プランジャーを拘束するピンとともに保管される。起爆ピンが取り外されると、プランジャーはバネによってゆっくりと前進し、起爆装置に接触すると起爆する。[13]
地雷の柔らかいプラスチックの表皮が変形すると、起爆プランジャーが起爆装置に衝突し、地雷が爆発する。[13]地雷の本体は単一の累積圧力プライマーであるため、地雷の取り扱いは極めて危険である。帝国戦争博物館は「5kgを超える圧力で地雷が作動する」と述べている。[1]親指と人差し指で地雷を挟むだけで爆発する可能性がある。[10]爆薬は通常は致命的ではないが、重傷を負わせるには十分である。[10]
廃棄
PFM-1(S)地雷は、機械的または爆発的な手段で破壊または起動することで処分できるが、無力化することはできない。移動中に意図せず起爆するのを防ぐため、地雷は通常、その場で処分される。地雷を移動する必要がある場合は、移動中に地雷が爆発した場合に負傷するのを防ぐため、少なくとも3メートルの長さで柔らかい材料（プラスチックなど）でできた器具を使用して移動する。処分技術者は、理想的には、手袋や少なくとも8～10 mmのPMMA製の防弾バイザー付きヘルメットなど、適切な個人用保護具（PPE）を着用する必要がある。[11] 地雷を機械的に破壊する場合は、装甲車両のキャタピラで地雷を走行させるか、少なくとも60 kgの荷重で衝突させる必要がある。それ以外の場合は、技術者は少なくとも4～5 m離れた場所で少なくとも200グラムの爆薬とともに地雷を処分しなければならない。[11] 柔らかい素材を使用する必要があるのは、地雷が爆発した際に二次破片が発生する可能性があるためである。地雷をアスファルトや鋼鉄などの硬い金属面に置くと、二次破片が発生し、処理技術者や周囲の人が負傷する可能性がある。PFM-1とPFM-1Sを区別することはほぼ不可能であるため、地雷の自己破壊機構が作動する可能性があるため、近づく際には注意が必要である。
オタワ条約の遵守
2017年、ベラルーシ政府はPFM-1地雷の備蓄を破壊したと発表した。[14]ベラルーシが保有していた最後の78個のPFM-1地雷は、地雷備蓄の撤廃を記念する閉会式のハイライトとして破壊された。[14]
ウクライナは、1999年のPFM-1地雷の備蓄は600万個であると述べた。[15] 2008年11月のプレゼンテーションで、ウクライナは、 1999年に条約に従って101,088個のPFM-1地雷を破壊したと示唆した。2012年9月1日のウクライナ閣僚会議とNATO支援調達機関（NSPA、旧称NAMSO）間の合意に続き、ウクライナ、NSPA 、EUの3者協定が締結され、EUは330万個の地雷の破壊に368万9000ユーロを提供すると見積もられた。 [15] [16] 2013年、NSPAは30万個の地雷の破壊に支援を提供した。[15] 2014年、ロシアとの戦争が勃発した後、ウクライナ代表は会議に出席しなかったが、対人地雷禁止条約第3回検討会議に文書を提出し、批准以来568,248個の地雷を破壊し、2014年にはさらに576個の地雷を破壊したため、備蓄は5,434,672個の地雷になったと述べた。[17]ウクライナは、2018年11月のオタワ条約による対人地雷の破壊期限に間に合わなかったため、期限を2021年6月1日まで延長するよう要請し、その後、2020年6月8日にさらなる延長を求めた。 [18] [19] 2019年には、67,236個の地雷が破壊された。ドンバス地域での紛争が続く中、2020年にウクライナはPFM-1地雷のいかなる破壊も拒否した。[検証失敗] 2021年、ウクライナのPFM-1備蓄は3,363,828個と報告された。[20] [21]
ロシアは、米国、中国、その他いくつかの国と同様に、オタワ条約（対人地雷禁止条約）に署名していない。[22] [23]
軍事利用
アフガニスタン
PFM-1はソ連のアフガニスタン侵攻の際に使用され、その形状と色からおもちゃと間違われて多くの子供たちが犠牲になったとされている。[24]
ウクライナ
ウクライナ政府は、2022年のロシアによるウクライナ侵攻の際にロシア連邦がPFM-1地雷を配備したと主張した。[25] [26] [27]侵攻開始時の2022年3月、ドイチェ・ヴェレは非難を裏付ける証拠を見つけられなかった。[28] 6月、ヒューマン・ライツ・ウォッチ（HRW）は、ロシアが「少なくともウクライナの4つの地域、ドネツク、ハリコフ、キエフ、スミで少なくとも7種類の対人地雷を使用した」と報告したが、ブリーフィングではPFM-1の使用を確認できなかった。[29] [30]
2022年夏、HRWはウクライナが対人地雷を使用しているという信頼できる情報は見つけられなかったが[29] [30] 、2023年1月に同調査チームは「ハリコフ州のイジュム周辺の9つの地域のうち7つの地域でPFM対人地雷使用の物理的証拠を確認した」と述べ、ウクライナ政府に自国軍によるPFM使用の可能性を調査するよう求めた。[31]
ロシアが支配するドネツクでは多くのPFM-1が広範囲に散布されており、ロシアと地元の情報筋は、それらの配備はウクライナ軍の責任であると非難した。[27]死傷者の報告があり、その中で最も目立ったのはロシアのインフルエンサーであるセムフィラ・スレイマノワである。[32]もう一人のロシアのインフルエンサーであるセミョン・ペゴフは、これらの地雷の影響で足を負傷し、入院したと伝えられている。[32]
類似の武器
PFM-1は、ベトナム戦争中にラオスで行われたイグルーホワイト作戦で米軍が使用したBLU-43地雷と非常によく似ている。[33] [5]米軍の文書によると、ソ連軍はBLU-43をリバースエンジニアリングしてPFM-1を作成した。[12]
仕様（PFM-1およびPFM-1S）

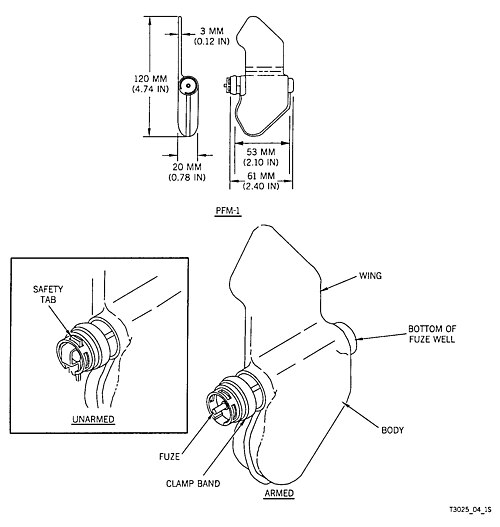

- 寸法: 119 mm × 64 mm × 20 mm (4.69 in × 2.52 in × 0.79 in) [11]
- 作動圧力： 5.1～25.5 kgf（50～250 N）[11] [13]
- 体重: [11]
- 私の: 75 g (2.6 オンス)
- 装薬量: VS-6DまたはVS-60D液体爆薬37g（1.3オンス） [34] [35]
- KSF-1 カセット: 9.2 kg (20 ポンド)
- 賞味期限： 10年[11] [13]
- 温度範囲 : −40 ～ 50 °C (−40 ～ 122 °F)
- 信管: MVDM/VGM-572 (МВВДМ ВГММ-572)
- 自爆時間（PKM-1S） : [8] 1～40時間（40時間以内に85%が自爆）[ 9]
[11] [13]
