| フレイムフーガス | |
|---|---|
 イギリスのどこかで行われた「フーガス」のデモ。車が炎と巨大な煙の雲に囲まれている。1940 年頃。 | |
| タイプ | 対人地雷および対戦車地雷 |
| 原産地 | イギリス |
| サービス履歴 | |
| 使用中 | 1940年～現在 |
| 使用者 | イギリス陸軍とホームガード |
| 戦争 | 第二次世界大戦 |
| 生産履歴 | |
| デザイナー | 石油戦争局とウィリアム・ハワード・リベンス |
| 設計 | 1940-41 |
| 建造数 | 英国では5万人 |
| 仕様 | |
| 発射速度 | シングルショット |
| 有効射程距離 | 30ヤード（27メートル）[1] |
| 観光スポット | なし |
火炎フーガス（英: Flame Fougasse、略してfougasseとも表記され、 foo gas [2]と綴られることもある）は、爆発物を使用して燃える液体を標的に発射する地雷または即席爆発装置の一種である。 [3]火炎フーガスは、1940 年の侵攻危機の際にイギリスの石油戦争局が対戦車兵器として開発した。この期間中、約 50,000 個の火炎フーガス砲身が、主にイングランド南部の約 7,000 個の砲台に配備され、その後スコットランドの 2,000 個の砲台にも配備された。[4]イギリスでは実戦で使用されたことはなかったが、後にギリシャでこの設計が使用された。[4]
第二次世界大戦後、ドイツとロシアは多少異なる原理で作動する火炎放射地雷を開発した。第二次世界大戦後、オリジナルのイギリス設計に似た火炎放射地雷が、入手しやすい部品から即興で作られた朝鮮戦争やベトナム戦争を含むいくつかの紛争で使用された。 [5]火炎放射地雷は、現在でも戦場での手段として軍の野戦教範に残っている。[5]
開発の歴史
1940年のダンケルク撤退後、イギリスは武器不足に直面した。特に対戦車兵器が著しく不足し、その多くはフランスに残さざるを得なかった。不足しなかった数少ない資源の一つが石油であり、ヨーロッパ向けの物資がイギリスの貯蔵施設に大量に貯蔵されていた。[6]
当時無任所大臣だったモーリス・ハンキーは、内務省・国内安全保障大臣のジョン・アンダーソン卿が議長を務める民間防衛に関する閣僚委員会（CDC）に加わった。[7]ハンキーは多くのアイデアの中で、「1914年から1918年の戦争で熱心に取り組んでいた趣味の馬、すなわち防衛目的での石油の燃焼の使用」を「厩舎から持ち出した」。[8]ハンキーは、石油は侵略者から単に拒否されるべきではなく、侵略者を妨害するために使用されるべきであると信じていた。[8] 6月末に、ハンキーは石油管理委員会の会議で彼の計画を持ち出し、第一次世界大戦での石油実験に関する彼の論文の抜粋を国内軍総司令官エドマンド・アイアンサイドに提出した。 [8] 6月5日、チャーチルはハンキーが全般的な監督下でこの問題を担当し、石油大臣のジェフリー・ロイドに実験を進めることを許可した。 [8]この目的のため、石油戦争局（PWD）が設立され、兵器と戦術の開発を担当することとなった。ドナルド・バンクス卿が同局の責任者に任命された。[9]
PWDはすぐにウィリアム・ハワード・リベンスの援助を受けた。[10] [11]リベンスは第一次世界大戦の発明でよく知られていた。それは「リベンスガス・石油爆弾投下装置」、より簡単にはリベンス投下装置として知られていた。リベンス投下装置は、約30ポンド（14kg）の爆薬、焼夷油、あるいは最も一般的には有毒なホスゲンガスを含んだ弾丸を投下できる大型の単純な迫撃砲であった。リベンス投下装置の大きな利点は安価であったことで、これにより数百、時には数千もの弾丸を設置し、同時に発射して敵を驚かせることができた。[12] [13] [14]
おそらく7月中旬頃にダンプトンギャップで初めて見られたリヴェンズのPWDデモンストレーションの1つ[注1]は、特に有望なものでした。石油の樽が浜辺で爆破されました。崖の上からテストを目撃した高級将校の一団が「瞬間的に、そして急激に後方に移動する」のを見て、ロイドは特に感銘を受けたと言われています。[10]この作業は危険でした。リヴェンズとバンクスはハイスの砂利の中で5ガロンのドラム缶を使って実験していたとき、ショートによりいくつかの武器が起動しました。幸運にも、一行が立っていたドラム缶の砲台は爆発しませんでした。[9]
実験の結果、特に有望な配置が生まれた。それは、丸い先端だけが露出した状態で土塁に埋められた40ガロンの鋼鉄ドラム缶[注2]である。ドラム缶の後ろには爆薬が仕込まれており、これが作動するとドラム缶が破裂し、幅約10フィート（3.0メートル）、長さ約30ヤード（27メートル）の炎が噴出する。 [1]この設計は、中世後期の武器であるフーガスを彷彿とさせる。これは、空洞の中に火薬の入った樽を岩で覆い、適当なタイミングで導火線で爆薬を爆発させるというものである。リヴェンスの新武器は、当然ながら炎フーガスと名付けられた。[9]炎フーガスは、1940年7月20日にクレメント・アトリー、モーリス・ハンキー、リアーデ将軍に披露された。[9]
燃料研究ステーション[16]による炎のフーガスの実験は継続され、急速に進化しました。燃料混合物は当初、40% のガソリンと 60% の軽油でしたが、これは車両燃料としては役に立たない混合物でした。タール、石灰、および 5B として知られるガソリンゲルの混合物も開発されました。「5B は暗色で、粘着性があり、滑らかなペーストで、何分間も激しく燃え、接触したものに簡単にくっつき、燃焼しても流れませんでした。」[9]初期の炎のフーガスの設計では、爆発物の配置が複雑でした。燃料に点火するための小さな爆発物が前部にあり、燃料を前方に飛ばすための主爆発物が後部にあります。[9] [17]重要な発見は、マグネシウム合金の削りくず (旋盤でマグネシウム片を加工した際に生じる廃棄物) を主爆発物に含めてバレルの後部に配置すると、確実に点火できることでした。これにより、別の点火薬とそれに関連する配線が不要になりました。[9] [18]約90％のマグネシウムと10％のアルミニウムからなる合金は、当時はエレクトロンという商標名 で知られていました。
デザインのバリエーション
イギリスの火炎フーガス式火薬箱の設計には、安全フーガス式、デミガス式、ヘッジホッパー式の3つの主なバリエーションがあった。いずれも金属製の樽と類似の予め準備された爆薬を使用していたが、構造の詳細や推進爆薬として使用されるアンモナルの量は異なっていた。 [19]
安全フーガス
火炎フーガスの最も一般的な形態は安全フーガスであった。この設計により、発射薬は必要になるまで別々に保管できる。安全フーガスは次のように構築された。斜面の側面から小さな部分を掘り、浅い土台を残し、焼夷剤混合物の入った樽を低い位置に水平に置き、丸い面を標的に向ける。後部では、ストーブまたは排水管の一部を樽の背面に対して垂直に配置する。パイプの下端は薄いカバーで塞がれ、樽の底から数インチ上に配置される。パイプの上部には、水が入らないように緩いキャップが取り付けられている。このパイプは、後で発射薬を取り付けることができるため、「安全」フーガスと呼ばれる。次に、銃の上に土を積み上げ、樽の前面の円盤とパイプの上部だけが見えるようにする。[19] [21]

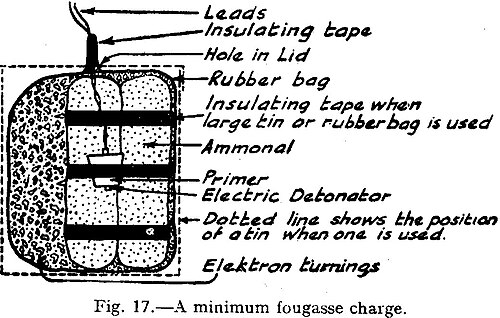

発射薬は、電気的に作動する起爆装置とプライマーを絶縁テープで縛り、アンモニア爆薬の薬莢を3～4個取り付けて準備した。この組み立て品は、小さな防水ゴム袋に入れられ、さらに使用済みのココア缶の中に入れられた。燃料の点火を確実にするため、マグネシウム合金の削りくず4オンス（110 g）が加えられた。電線は缶の蓋の小さな穴に通され、その後しっかりと固定された。[22] [23]発射薬は保管され、敵の攻撃が差し迫った場合にのみ使用された。装置を作動させるには、発射薬をパイプに下ろし、乾いた土で突き固めてから、約100ヤード（91 m）離れた発射地点に接続した。発射には120 Vのバッテリーから供給される電流が必要だった。[24]
ハロルド・ウィムズハースト二等兵は後にこう回想している。
私たちには特別な仕事がありました。土手や道路の曲がり角がある村々を回り、土手に可燃性の液体が入った樽を差し込まなければなりませんでした。樽の後ろには爆薬が仕掛けられ、一番近くの掩蔽物までワイヤーが通っていました。樽の後ろのパイプに起爆装置が仕込まれていて、もし戦車が道路を横切ったら、燃える液体が入った樽を爆発させるというものでした。[25]
安全装置のないフーガスは、燃料ドラムの後ろに推進剤を埋め、土に導線を通すだけで作ることができる。この設計のいくつかのバリエーションの説明書が公開されたが、この構造では導線を地表に露出させておく必要があり、理論的には電流を流すと爆薬が発火する可能性があるため、危険性が増す。また、地中の湿気によって長期間にわたって爆薬が損傷する恐れもある。[19] [26]
安全フーガスの設計には、推進剤がなければフーガスは十分に安全で、ガードが必要ないという利点があった。[1] バンクスは、比較的身近に明らかな危険がある場合にのみ装薬を設置することが、公衆を事故から守るために必要な安全機能であったと記録している。[27]主な推進剤装薬として使用されるアンモナルは安価な工業用爆薬であり、吸湿性が高いことで有名で、湿気を吸収すると効果が低下する。装薬は缶に入ったゴム袋に詰められ、絶縁テープで密封されていたが、炎フーガス設備の湿気の多い環境で長期間保管するのは得策ではなかっただろう。[28]
火炎玉は網などの軽い素材で覆い、カモフラージュされた。より重い素材だと射程距離に大きく影響するからである。 [24]火炎玉は、よく隠された射撃地点から見える生け垣や窪んだ小道の土手に簡単に溶け込ませることができた。火炎玉は、車両が停止するか少なくとも減速せざるを得ない場所に設置された。火炎玉は、その燃え盛る口に捕らわれた無防備な人に即座に恐ろしい傷を与え、酸素が不足しただけで7秒以内に車両のエンジンを停止させた（ただし、火の玉が収まったら、何も損傷していない限り、エンジンは簡単に再始動した）。
イギリス軍兵士のフレッド・ロード・ヒルトンMMは後にこう回想している。
あるとき、実際にフーガスを爆発させた。フーガスとはガソリンとオイルが詰まった50英ガロン（230リットル、60米ガロン）の石油ドラム缶で、峡谷の側面に埋められ、その背後または下に少量の爆薬が仕込まれていた。敵の戦車隊がフーガスを爆発させた場所を[判読不能]とすると、フーガスが爆発するというアイデアだった。実際に使用されたかどうかは知らないが、我々が行ったデモンストレーションでは、炎が約50平方ヤード（42平方メートル）の範囲を覆い、その中には何も生息できなかった。もちろん、これで戦車のいくつかは停止しただろうが、これが演習の目的だったのだ！[29]
デミガッセ

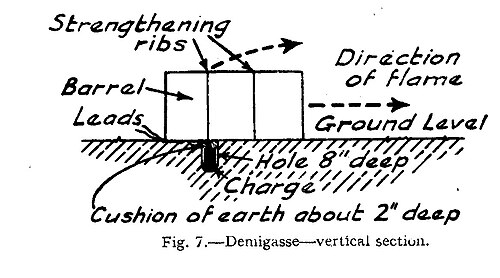

デミガスは火炎フーガスのより単純な変種である。これは石油混合物の入った樽を横に置き、樽の尾根の真下の浅い穴にココア缶の弾薬を詰めたものである。爆発すると、樽は破裂してひっくり返り、内容物が約36平方ヤード（30 m 2）の範囲に飛び散る。道路脇に放置され、発射ワイヤーを隠す以外に偽装の試みも行われなかったため、道路補修によく使われるタールの樽と区別がつかなかった。武器自体による被害に加え、経験により敵が道端の無実の樽を細心の注意を払って扱うようになることが期待された。[27] [17] [26] [30]
ヘッジホッパー
ヘッジホッパー
火炎フーガスの別のバリエーションは「ヘッジホッパー」である。これは、石油混合物の入った樽を垂直に立て、その下に8インチ (200 mm) の深さの穴に2つの雷管と1つのアンモニア薬莢を詰めたココア缶の装薬を埋め込み、その穴の中央をわずかにずらして、しかし慎重に樽の継ぎ目と一直線になるようにした。発射すると、樽は10フィート (3 m) 上空に、10ヤード (9 m) 前方に飛び出し、樽が隠されていた生垣や壁を跳ね越えた。[31]ヘッジホッパーの推進装薬を正しく取り付けるのは難しかったが、設置が早く、隠しやすいという大きな利点があった。[32]
ホームガード隊員ウィリアム・レスリー・フロストは後に、ヘッジホッパーが活動しているのを見たことを思い出した。
私が最も感銘を受けたのは、ガス満載のヘッジホッパーです。これは、タールとオイルの混合物 40 ガロンとその下に爆薬が詰め込まれていました。理想的なのは、敵の戦車が生け垣の向こう側に来るまで待って爆破することです。生け垣を越えて戦車を運び、火をつけて戦車を覆い、炎で包むというアイデアです。残念ながら (あるいは、うまくいかなかった幸運なことに)、その下に爆薬が多すぎたため (繊細な操作でした)、直径約 50 フィート (15 メートル) の大きな火の玉となって空中に上がりました。非常に印象的でした! [33]
ヘッジホッパーを適切に機能させるように配置するのは難しいことが判明し、陸軍省はヘッジホッパーの使用を推奨せず、より従来的な炎フーガスの設置を推奨した。[34]
ヘッジホッパーのアイデアのさらなる変種がセントマーガレット湾のために考案され、樽が崖の端を転がり落ちることになった。[4]
展開
.jpg/500px-Assorted_Debris_At_Danskine_Brae_Flame_Fougasse_(geograph_3996448).jpg)
全部で5万個の火炎フーガス樽が配布され、その大部分は7,000個の砲台に設置された。そのほとんどはイングランド南部にあり、その後スコットランドの2,000か所に設置された。一部の樽は予備として保管され、他の樽は貯蔵施設に配置され、急遽ガソリン貯蔵所を破壊した。[4]砲台の大きさはドラム缶1個から14個まで様々であったが、4個砲台の砲台が最も一般的で、推奨される最小量であった。[35] [17]可能であれば、砲台の半分の樽に40/60の混合ガソリンを入れ、残りの半分に粘着性のある5Bの混合ガソリンを入れた。[ 27] [17]
バッテリーは、車両が減速を余儀なくされる角、急な坂道、道路封鎖などの場所に設置される。[36]
その後の発展
火炎フーガスはイギリスでは一度も使われなかったが、1941年にドイツ軍の侵攻が迫ったとき、数人のPWD将校によってそのアイデアがギリシャに輸出された。敵部隊に強力な効果があったと報告された。[4]
1942年までに、完全に埋められた火炎瓶を石油鉱山として利用する提案があったが[37]、その頃には緊急事態は終わっていた。ほぼすべての火炎瓶は戦争が終わる前に撤去され、ほとんどの場合、元の場所のわずかな痕跡さえも消えている。見逃された例もいくつかあり、その残骸が発見されている。例えば、2010年にウェストサセックスで、4連砲の錆びた残骸が発見されたが、そのうちの1つにはまだ油の残留物が残っていた。[38]
ロシアとドイツは後に、フーガス火炎放射器または火炎放射機雷と呼ばれる兵器を使用した[4] 。これらは火炎フーガスとは異なる原理で作動した。フーガス火炎放射器は、数ガロンのガソリンとオイルが入ったシリンダーで構成されており、通常は地中に埋めて隠される。操作者またはブービートラップ機構によって電気的に起動されると、ガス発生器が点火される。圧力によって薄い金属シールが破裂し、液体が中央のパイプを通って1つまたは複数のノズルから押し出される。点火プラグが自動的に点火され、燃料に点火する。炎の範囲は大きく異なり、通常は数十ヤードで、持続時間はわずか1～2秒だった[39] 。ドイツ版のAbwehrflammenwerfer 42には、8英ガロン (36 L、9.6 US ガロン) の燃料タンクがあり、個別にまたは同時に発射できる制御ポイントに配線されていた[40] 。
火炎瓶は、戦場での手段として、現在でも軍の野戦教本に残っている。このような兵器は、手近な燃料容器と標準的な爆薬や手榴弾を組み合わせて即席で作られ、電気的に、または長い起爆コードで起爆する。設計によっては、起爆コードを使用して、推進薬を起爆する直前に容器を破裂させるものもある。発火を確実にするため、即席の装置には、投擲用と燃料に点火するための2つの爆薬が搭載されていることが多い。[41]この種の兵器は、朝鮮戦争やベトナム戦争、その他の紛争で広く使用された。 [5]
