R.550 マジック

R.550 マジック
R.550 マジックが ROCAF ミラージュ 2000-5EI のパイロンに搭載されている
タイプ	短距離空対空ミサイル
原産地	フランス
サービス履歴
使用中	1968年（マジック）と1986年（マジック2）
使用者	演算子を参照
生産履歴
メーカー	マトラ、MBDAフランス
単価	38,000～90,000ドル（米ドル）
仕様
質量	89 kg (196 ポンド)
長さ	2.72 m (8 フィート 11 インチ)
身長	2.75メートル
直径	157 mm (6 インチ)
翼幅	0.66メートル
弾頭	高性能爆薬の破片化済み12.7kg（28ポンド）弾頭
爆発 メカニズム	接触およびRF近接ヒューズ
エンジン	リチャード単段ブチレン固体燃料ロケット
推進剤	固形燃料
運用 範囲	10 km (6 マイル) (マジック 1) 20 km (12 マイル) (マジック 2)
飛行上限	18,000メートル（59,000フィート）
最高速度	マッハ3（マジック1） マッハ2（マジック2）
ガイダンス システム	赤外線ホーミング
発射 台	英国航空宇宙用シーハリアー FRS.51、ダッソー・エタンダール IV、ダッソー・ミラージュ III、ダッソー・ミラージュ 5、ダッソー・ミラージュ F1、ダッソー・ミラージュ 2000、ダッソー・スーパー・エタンダール、ダッソー・ラファール、ゼネラル・ダイナミクス F-16、ミコヤン・グレビッチ MiG-21 ランスR、SEPECATジャガー、F-8E(FN)を買いました。

R.550マジック（ミサイル自動誘導迎撃戦闘の頭字語^{[1] [2]} ）は、アメリカのAIM-9サイドワインダーに対抗するためにフランスのマトラ社が1965年に設計した短距離空対空ミサイルであり、サイドワインダーの発射ハードウェアと下位互換性があった。

もともと短距離赤外線 空対空ミサイルとして開発されたR.550は、従来の重いR.530に代わるフランスの軽量短距離ミサイルとなるはずだった。1965年1月11日の試験中、飛行試験センターのグロスター ミーティアがR.550マジックを発射し、ノールCT20標的ドローンを撃墜した。

マジックは1967年から量産され、フランス空軍と海軍に実戦配備されました。

1986年に、改良型のマジック2がオリジナルモデルに取って代わりました。合計で11,300機のマジック（マジック1が7,000機、マジック2が4,000機）^[3]が生産され、イラクやギリシャなどを中心に輸出され、戦闘に使用されました。

マジックは、ダッソー ラファール、ダッソー ミラージュ 2000、F-16、シーハリアー(FRS51)、MiG-21、シュペルエタンダール、ミラージュ F1、ミラージュ 5、ミラージュ IIIで使用されてきた。しかし、R.550 は徐々にMBDA MICAに置き換えられつつある。480 機のマジックが台湾に販売され、中華民国空軍のミラージュ 2000で使用されている。

PL -7 は、 R.550 Magic 1 の 中国版 リバースエンジニアリング版です。

マジックには固定フィンが 4 枚、固定フィンのすぐ後ろに可動フィンが 4 枚、尾翼にノッチ付きフィンが 4 枚ある。カナードが動いてミサイルを目標に誘導すると、カナードによって発生する小さな渦が尾翼にロール モーメントを与え、ミサイルのロールを遅くしたり、ロールを逆にしたりすることができる。尾翼からの干渉モーメントを防ぐため、フィンはベアリングに取り付けられ、尾翼が自由に回転できるようにしている。^[4]これは、AIM-9 とは対照的である。AIM-9 は、尾翼に取り付けられたスリップストリーム駆動ジャイロである「ローラーロン」を使用してミサイルを 3 軸で安定させ、可動フィンの前方に固定フィン「カナード」がない。その直径は、AIM-9 の派生元である米国海軍の 5 インチ ロケットの遺産である 5 インチ (127 mm) のサイドワインダーよりも大きい。直径が大きく、エンジニアリングが簡素化されている。ロメオ固体燃料エンジンを搭載し、全方位冷却赤外線ホーミングシステムにより、発射機から独立して目標を攻撃できる。ホーミングシステムは硫黄鉛を使用しており、ノイズや熱クラッターに対する高い感度と耐性を実現している。^[5]ミサイルは、航空機のレーダーシステム、ヘルメットに取り付けられた目標指定システム、光電子照準システムによって（発射前に）送信された情報を通じて、または単に目標に向けられてからアンケージ（ミサイルに搭載されたジンバル上でシーカーヘッドが自由に動くことを可能にする）によって追跡することができる。^[5]

このミサイルには最低発射速度が設定されていないため、戦闘機固定翼プラットフォームよりも大幅に低速で飛行することが多いヘリコプターに搭載するのに最適な候補となる。^[6]このミサイルは銀亜鉛電池を使用して電子機器に電力を供給している。

このミサイルは、13kgの予め破片化された制御破片弾頭を備えており、これはミサイルの総重量の14.6%を占め、爆発には近接信管を使用する。弾頭は発射後1.8秒で起爆し、最小WEZ（兵器使用領域）は0.3キロメートル（0.18マイル）となる。推進にはリチャード単段ブチレン固体燃料ロケットを使用し、マジック1ではマッハ3、マジック2ではマッハ2まで加速する。このミサイルは、 AIM-9サイドワインダーを発射できるあらゆる航空機に装備できる。ミサイルがミスした場合、26秒後に自爆する。

このミサイルは1980年代にはドッグファイトミサイルとしては申し分なかったが、今日の基準からすると時代遅れである。マジック2はAD3601シーカーヘッドを全方位型AD3633に置き換え、全方位機能を可能にした（マジック1は標的の後方からのみ発射可能）。マジック1は先端に透明なドームがあり、マジック2は不透明である。マジック2ではまた、兵器の発射準備に必要な時間が短縮された。^[6]シーカーヘッドのジンバル制限は30度であり、これはボアサイトから最大30度離れた標的を追跡できることを意味する。発射後、R.550マジック1は35g、マジック2は50gに耐えることができる。

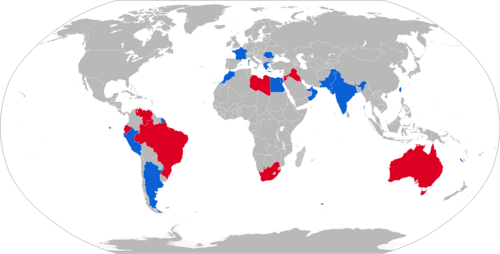

•  アルゼンチンマジック 1、シュペル エタンダール
•  エジプト
•  フランス
•  インド^[7]
•  モロッコ^[8]
•  パキスタン^[9]
•  ペルーマジック1と2ミラージュ2000 ^[10]
•  中華民国
•  アラブ首長国連邦^[11]

•  アルゼンチンマジック1ミラージュIIIEA、ダガー、ミラージュ5Pマラ^[12]
•  オーストラリアミラージュIIIOのマジック1 ^[13]
•  ミラージュ 2000B/C のブラジルマジック 2
•  エクアドルマジック2 ミラージュF1 ^[14]
•  ミラージュ 2000EGM のギリシャマジック 2
•  ミラージュF1のイラクマジック1と2
•  ヨルダン
•  ミラージュ F1 のクウェートマジック 1 と 2
•  リビア^[15]
•  オマーン
•  MiG-21 LanceR のルーマニアマジック 2
•  南アフリカミラージュF1のマジック1 ^[16]
•  ミラージュ50のベネズエラ^[17]

1996年10月8日、イミア/カルダック上空での緊張激化から7ヶ月後、ギリシャのミラージュ2000がR550マジックIIを発射し、エーゲ海上空でトルコのF-16D ^[18]を撃墜した。トルコのパイロットは死亡し、副操縦士は脱出してギリシャ軍に救助された。^{[19] [20]} 2012年8月、シリア沿岸でトルコのRF-4Eが撃墜された後、国会質問に答えて、トルコのイシュメット・ユルマズ国防大臣は、192フィロのトルコのF-16Dブロック40（シリアル番号91-0023）が1996年10月8日、キオス島付近の係争空域でギリシャのミラージュ2000のR.550マジックIIに撃墜されたことを確認した。^[21]

南アフリカ空軍（SAAF）は、1977年に国際的な武器禁輸措置が発効する前に、多数のR.550ミサイルを受領した。SAAFのミラージュF1航空機はR.550を搭載していた。南アフリカのミラージュF1は、アンゴラ上空での戦闘で、MiG-21およびMiG-23を相手に初期世代のR550ミサイルを何度も発射した。1回を除いて、ミサイルはMiGに損傷を与えたり破壊したりできなかった。1982年10月のミラージュF1CZとMiG-21の交戦では、SAAFのランキン少佐が2発のR.550を発射し、そのうち1発がFAPLAのMiG-21に損傷を与えた。^[22]初期世代のR.550の性能範囲が限られていたため、南アフリカはV-3ククリと呼ばれる国産AAMの開発を開始した。

• PL-7 R.550マジックの中国版
• ASRAAM – (イギリス)
• IRIS-T – (ドイツ、イタリア、スウェーデン、ギリシャ)
• MICA – (フランス)
• ミサイル一覧

引用

文献

• シェネル、バーナード。リーベルト、ミシェル。エリック・モロー (2014)。ミラージュ III/5/50 はレトランジェに勤務。ル・ヴィジャン、フランス: Editions LELA Presse。ISBN 978-2-914017-76-3。
