ティーズ・バラージ | |
|---|---|
 上流北岸から見たティーズ堰堤、橋、歩道橋の眺め | |
| 座標 | 北緯54°33′52″ 西経1°17′10″ / 北緯54.5645° 西経1.2862° / 54.5645; -1.2862 |
| 運ぶ | ティーズ バラージ ウェイ – 歩行者と自転車は歩道橋 (ティーズデール ウェイ)を使用します。 |
| 十字架 | ティーズ川とティーズデール・ウェイ |
| ロケール | ストックトン・オン・ティーズ、イングランド、イギリス |
| 正式名称 | ティーズ・バラージ |
| 管理人 | 運河と川の信託 |
| Webサイト | canalrivertrust.org.uk/places-to-visit/tees-barrage-and-stockton |
| 先行 | インフィニティブリッジ |
| に続く | ティーズ高架橋 |
| 特徴 | |
| デザイン | アーチ型高架橋 |
| 材料 | コンクリート、溶接鋼管、鋼板 |
| 全長 | 160メートル |
| 最長スパン | 7.5メートル |
| スパン数 | 8 |
| 水中の桟橋 | 3 |
| 荷重制限 | HB45単位の負荷 |
| クリアランス以下 | 5 m (ロック内 5.37 m) |
| デザインライフ | 120年 |
| 歴史 | |
| デザイナー | オーヴ・アラップとザ・ナッパー・パートナーシップ |
| 建設者 | 舗装工事 |
| 製作者 | ウェストベリー管状構造 |
| 建設開始 | 1991年11月4日 |
| 工事終了 | 1995 |
| オープン | 1995年4月22日 |
| 開館 | 1995年7月17日 |
| 統計 | |
| 毎日の交通量 | とても軽い |
| 位置 | |
 | |
ティーズ堰堤は、イングランド北部、ブルーハウスポイントの上流にあるティーズ川にかかる堰堤と道路橋で、川の流れを制御し、洪水や潮汐の影響を防ぐために使用されています。ストックトン・オン・ティーズとソーナビーの町の間にあり、道路は後者からのみアクセスでき、ティーズ川の北岸への道路アクセスは限られています。
ティーズ・バラージは、川の堰堤、道路橋、歩道橋、はしけ閘門、魚道、急流コースへのアクセスポイントで構成されています。堰堤より上の水位は、常に平均的な満潮位に保たれており、カヌー、ジェットスキー、ドラゴンボートレースなどのウォータースポーツに使用され、1kmのボートコースも組み込まれています。
ティーズ・バラージとティーズ・バラージ国際ホワイトウォーターコースは、解散したティーズサイド開発公社によって開発されました。
デザイン
堰堤のコンクリート基礎は幅70m、長さ32m、厚さ5mで、5本のコンクリート橋脚で支えられている。[1] [2] 橋脚の間には水の流れを制御するため高さ8m、重さ50トンの魚腹板が4枚あり、21トンの水圧ラムで操作される。[2] [3] [4] [5] [6] 600トンの道路橋[3]は、45単位のHB高速道路荷重で指定された鋼管アーチ高架橋設計である。[7] この橋には幅17.5m、高さ5mの溶接鋼管アーチが8つあるが、実際にティーズ川を渡るのは中央の4つのアーチだけだ。アーチには緑色の塩化ゴム塗料が吹き付けられ、腐食防止のために密封されている。[1] 約16,500立方メートルの鉄筋コンクリートと650トンの構造用鋼が堰堤の建設に使用された。[1] [2] [4] [8] [9]
中央橋脚の下流側には、支索で支えられた反射球と反射板を備えた高さ29メートルの照明塔がある。照明は、メンテナンスを容易にするためにコンクリート製の堰堤の土台にある4つの照明によって提供される。[1]
堰堤には2つのパビリオンがあり、1つは南岸に、もう1つはほとんど使われていない北岸に、どちらも道路橋の下に伸びています。南岸のパビリオンには堰堤制御室とSMi -ストックトン・ミドルスブラ・イニシアティブのオフィスがあります。 堰堤にはビジターセンターも計画されています。[10]堰堤の設計寿命は120年です。プロジェクトには、川沿いの散歩道、公園、レジャー施設を造る、隣接する荒廃した土地100ヘクタール の再生も含まれています。 [2]
工事
ティーサイド開発公社は議会法でティーズ川に堰堤を建設することを提案し[11] 、その後堰堤橋の設計コンペを開催し、オーヴ・アラップとナッパー・パートナーシップが勝利した。[1] [8] 堰堤はターマック・コンストラクションによって建設された。[3] [8] [12] 建設工事は1991年11月4日に開始された。[3] [12] [13] ターマックが選択した建設方法は、堰堤を「乾いた状態で」建設できるようにティーズ川を堰堤の周囲に迂回させ、既存の川に時間と費用のかかるコッファーダムや防波堤を設置する必要性を回避することだった。乾いた川床の隆起を防ぐために、堰堤が建設され現場が浸水するまで完全に機能する必要がある深い圧力緩和井戸が必要だった。井戸はターマックとの下請け契約に基づき、WJグラウンドウォーター・リミテッドによって設置および維持された。[14] [15]
手術
堰堤は1995年4月22日に国際白水競技大会とともにオープンし[2] [16] 、同年7月17日にエディンバラ公フィリップ王子によって開通式が行われた。[17] 2001年4月、ティーズ堰堤と白水競技場の所有権は、元の所有者であるイングリッシュ・パートナーシップからブリティッシュ・ウォーターウェイズ（現在のカナル・アンド・リバー・トラスト）に移管された。[18]
運河・河川トラストはまた、堰堤からヤームを超えたロー・ウォーソールのロー・ムーア堰堤までのティーズ川の11マイルの航行可能なグレードAの2つ星水域の管理も担当している。[2] [16] 堰堤より下流の川の管理はティーズ・ハートルプール港湾局の責任である。枝などの大量の自然ゴミが堰堤によって流され捕獲されており、それらは本来であれば海に流されていたはずである。また、このゴミを廃棄物発電発電所で発電するために燃やす可能性を調査する研究が進行中である。[19]
バージロック

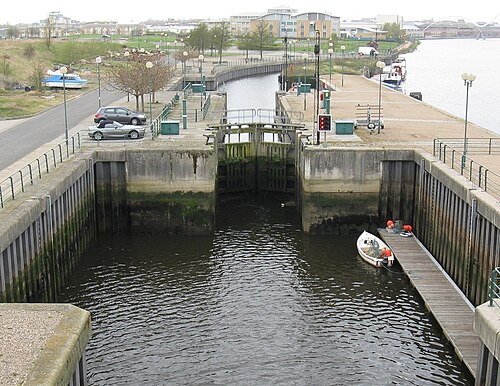

この閘門は単層閘門で、2対の閘門ゲートがあり、軽い川の交通が堰堤を通過できるようになっている。閘門の寸法は、長さ24.88メートル、幅6.08メートル、高さ5.37メートル、喫水2.48メートルである。[20] 必要に応じて、閘門の使用中は、閘門上の単葉鋼製跳開橋が上げられ、閘門の交通が通過できるようになる。閘門の使用料は無料だが、ユーザーは堰堤の上と下の両方の川を使用する許可証を取得しなければならない。
潮力タービン試験施設
2007 年 6 月 8 日、海流タービンのプロトタイプやその他のタービン装置をテストするための新しい施設がオープンしました。この施設は、国立再生可能エネルギーセンターによって運営および資金提供されています。この施設では、バージ ロックの水頭を利用して、水門から制御された速度で水を放出し、ロック下流の安定した海流状態をシミュレートします。
この施設で最初にテストされたタービンは、ノースシールズに拠点を置く海洋コンサルタント会社オーシャンフローエナジー社が開発した半潜水浮体式潮力タービン、エボポッドでした。テストはほぼ成功し、建物に取り付けるタービンとして配備される予定のラギッドリニューアブルズ社のサボニウスローターなど、さらに機器の予約が入っています。この施設の開発により、NaREC のテスト施設のポートフォリオが完成します。
ティーズ バラージ インターナショナル ホワイト ウォーター コース
このプロジェクトの一環として、人工の急流コースが作られ、それ以来、多くの重要なウォータースポーツ大会が開催されてきました。460万ポンドをかけて建設されたこの施設は、2012年のロンドンオリンピックに先立ってオープンしました。この施設では独自のグリーンエネルギーを生産し、それをナショナルグリッドに送り返しています。
歩道橋

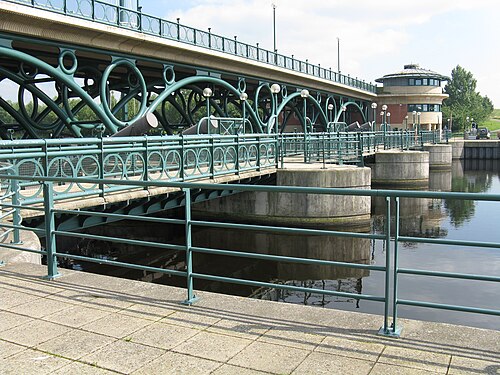

ティーズデール ウェイにある堰堤のコンクリート橋脚には、歩行者やサイクリストが通行できる鉄製の歩道橋が架かっています。この歩道橋は、国立サイクル ネットワークの一部です。この歩道橋は、コンクリート橋脚を横切る鉄製の歩道橋と、水門を横切る油圧式の片開き鋼製跳開橋の 2 つの部分から構成されており、川船が通行できます。一般の人は堰堤に直接入ることはできませんが、歩道橋からは魚腹板や油圧装置の素晴らしい眺めを楽しめます。
魚道
回遊性のサケや海マスが堰堤を通過できるように、北岸のパビリオンの隣に魚道が設置され、魚数計と観察エリアが設けられています。 [10] [21] 一部の釣りグループは、魚が魚道の非常に狭い入り口を見つけるのに苦労するため、堰堤の下では回遊魚の移動が遅れ、餌を探しているアザラシの数が多すぎてこの遅れを利用してこれらの魚を捕食し、ティーズ川のサケ科魚類の回復を妨げていると主張しています。 [22] 魚道はまだ環境庁から暫定的に承認されているだけであり[18]、暫定的な措置として川に魚の囲いが使用され、堰堤の水門は魚が通過できるように操作されています。 2008年4月から、ブリティッシュ・ウォーターウェイズは、アザラシの数とサケ科魚類の回遊に焦点を当てて、堰堤でのさまざまな野生生物の相互作用と関係を理解するために、3年間の電子魚標識調査を委託しました。[18]
フォトギャラリー
-
下流から見たティーズ堰堤と橋の眺め -
ティーズ・バラージの北門から見た、魚道入口（中央左）と監視カメラ（右） -
堰堤水門の入口の水面にかかる跳開式橋。 -

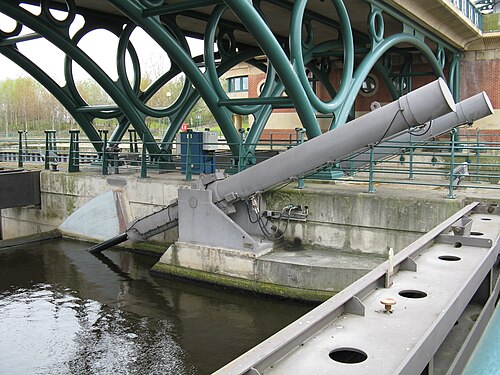

ティーズ堰堤のゲート、水力装置、コンクリート橋脚、橋梁。 -
ティーズ・バラージの中央桟橋にある「光の塔」。 -
ティーズ堰堤の南側のパビリオンには堰堤制御室があります。 -

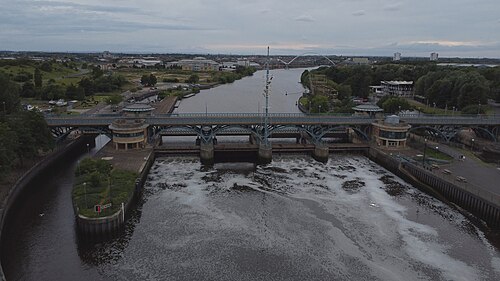

防波堤の航空写真。
