| スミス＆ウェッソン No.3 リボルバー | |
|---|---|
| タイプ | サービス リボルバー |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用中 | 1870–1915 |
| 使用者 | アメリカ合衆国 ソビエトロシア ロシア帝国モンテネグロ 王国 アルゼンチン 日本帝国 オスマン帝国 北西騎馬警察 南オーストラリア警察 スペイン ポーランド 第二共和国 カナダ オーストラリア |
| 戦争 | アメリカインディアン戦争 露土戦争（1877-78年） 北西反乱 米西戦争 米比戦争 日露戦争 第一次世界大戦 ロシア内戦 ポーランド・ウクライナ戦争 リーフ戦争（エイバルのコピー） |
| 生産履歴 | |
| デザイナー | スミス＆ウェッソン |
| メーカー | スミス＆ウェッソン、ルートヴィヒ・レーベ＆カンパニー、トゥーラ・アーセナル |
| 生産 | 1868–1898 |
| 仕様 | |
| 質量 | 1.3キログラム（2.9ポンド） |
| 長さ | 305ミリメートル（12.0インチ） |
| バレルの 長さ | 165ミリメートル（6.5インチ） |
| カートリッジ | .44 ロシアン、.44 S&W アメリカン、.38 S&W、.44 ヘンリー、.44-40 ウィンチェスター、.45 スコフィールド、.32 S&W |
| アクション | シングルアクション |
| 銃口速度 | 244メートル/秒（800フィート/秒）[1] |
| 給餌システム | 6発シリンダー |
| 観光スポット | 固定されたフロントポストとリアノッチ |
スミス&ウェッソン モデル3は、スミス&ウェッソン(S&W)が1870年から1915年頃に製造したシングルアクション、カートリッジ発射、トップブレイクの リボルバーで、最近スミス&ウェッソンとウベルティによって復刻版として再提供されました。
この銃にはいくつかのバリエーションとサブバリエーションが生産された。その中には、ロシア帝国の軍隊に供給されたことからその名が付けられた「ロシア」モデル（1871年にロシア帝国軍から41,000丁のNo.3が.44口径で発注された）[2]と、ジョージ・W・スコフィールド少佐にちなんで名付けられた「スコフィールド」モデルがある。スコフィールド少佐は騎兵隊のニーズを把握してモデル3に独自の改良を加えた。S&Wはこれらの改良を1875年の設計に組み込み、少佐にちなんでスコフィールドと名付け、この新型リボルバーで重要な軍の契約を獲得する計画を立てた。[2]
モデル3はもともと.44 S&Wアメリカンと.44ロシアン弾を使用するよう設計されており、通常は銃に弾薬の情報が刻印されていなかった（ほとんどの市販銃器の標準的な慣例）。モデル3リボルバーは後に、.44ヘンリー・リムファイア、.44-40、.32-44、.38-44、.45スコフィールドなど、さまざまな口径で生産された。この設計は、より小型のS&W .38シングルアクションに影響を与え、後からモデル2と呼ばれるようになった。[2]
ロシア人モデル
スミス&ウェッソンはロシア帝国の特別注文により、モデル3を3つの異なるモデルで大量に生産した。最初は第1モデルロシアン（元の注文設計）で、ロシアの兵器検査官が設計にいくつかの改良を命じ、第2モデルロシアンが生まれた。ロシアの設計の最終的な改訂版は第3モデルロシアンとして知られている。[3]
スコフィールドリボルバー
アメリカ陸軍は1870年に.44 S&Wアメリカン口径モデル3リボルバーを採用し、これがアメリカ軍初の標準装備のカートリッジ式リボルバーとなった。それまでの軍用ピストルのほとんどは黒色火薬のキャップアンドボール式リボルバーであり、（比較すると）遅く、複雑で、雨天の影響を受けやすかった。[3]
1875年、米国兵器委員会はS&W社に、ジョージ・W・スコフィールド少佐の設計改良を組み込んだモデル3リボルバー（いわゆる「スコフィールドリボルバー」）を軍に装備する契約を交付した。その条件は、すでに米軍が使用していた.45コルト（または「.45ロングコルト」）弾をリボルバーで発射できることだった。代わりにS&W社は、わずかに短い.45口径の弾丸、 .45スコフィールド（別名.45 S&W）を独自に開発した。 [4]
現場でこの2つの弾薬がスコフィールドでは互換性がないことが明らかになったため（コルトでは両方とも機能した）、米国政府はより短い.45スコフィールド弾薬を標準弾薬として採用した。この変更にもかかわらず、補給ラインに長い.45コルト弾薬の古い在庫があったため、陸軍はスコフィールド弾のほとんどを廃止し、コルト弾を使い続けることになった。スコフィールド少佐はロックシステムの特許を取得しており、S&Wが販売した銃1丁ごとに報酬を受け取っていた。また当時、彼の兄であるジョン・M・スコフィールドが陸軍兵器委員会の委員長を務めていたため、この利益相反が.45スコフィールド採用の主な理由だったのかもしれない。[3]
モデル3スコフィールド・リボルバーの多くはインディアン戦争で使用され、米西戦争や米比戦争でも使用されたとの報告がある。他のモデル3同様、アメリカ西部の法執行官や無法者の間で人気があったと伝えられており、ジェシー・ジェームズ、ボブ・フォード（ジェームズ殺害に使用）、[5] ジョン・ウェズリー・ハーディン、パット・ギャレット、セオドア・ルーズベルト、ヴァージル・アープ、ビリー・ザ・キッド、その他多くの人物が使用したと伝えられている。S&W No. 3リボルバーは、OK牧場でクラントン・ギャングとの銃撃戦の際にワイアット・アープが使用したことで有名である。[2]
標準の銃身の長さは7インチであったが、多くのスコフィールドは卸売業者によって余剰品として購入され、銃身を5インチに短縮し、ニッケルで再仕上げされた。[3] 1898年の米西戦争後、米軍は余剰のスコフィールドリボルバーをすべて売却し、卸売業者と銃器職人によって（プロの工場品質レベルで）再調整され、かなりの数が標準サイズの7インチ銃身だけでなく5インチ銃身で商業市場に販売された。[3]
これらの修理されたモデル3スコフィールドリボルバーの最も有名な購入者の1つはウェルズファーゴアンドカンパニーであり、ウェルズファーゴのエージェントが使用するためにリボルバーを購入し、銃身をより隠蔽しやすい5インチの長さに短縮しました。これらのリボルバーはその後ウェルズファーゴの武器職人によって検査され、「WF＆Co」または「Wells Fargo＆Co」の独自の刻印が押され、オリジナルのスミス＆ウェッソンのシリアル番号が、銃身のピボットのすぐ前の銃身の平らな部分にウェルズファーゴの刻印と一緒に再刻印されました。また、必要に応じて、各リボルバーの元々刻印されていなかった部分やシリアル番号が見えにくい場所に刻印された部分は再刻印されました。[3]
ウェルズ・ファーゴ・スコフィールド・リボルバーは1970年代以降、コレクターの間で非常に人気が高まり、ウェルズ・ファーゴの刻印が悪徳販売者によって「偽造」または「偽造」され、ウェルズ・ファーゴ＆カンパニーが実際に所有していない類似品の価値を高めた。ウェルズ・ファーゴの刻印がある「偽造」スコフィールド・リボルバーは本物よりも多く存在しており、したがって、「ウェルズ・ファーゴ」スコフィールド・リボルバーの購入に関心のあるコレクターは、このモデルを専門とする専門家による購入前の検査と検証を受けることをお勧めする。[3]
スコフィールド中佐は、精神疾患、ストレス、孤独に苦しんだ後、1882年12月17日にスコフィールド拳銃で自殺した。[6]
1890年代、真珠のグリップが付いた金メッキの彫刻が施されたニューモデルNo.3が、狙撃手のアニー・オークリーに夫のフランク・バトラーから贈呈された。このリボルバーは、オークリーへの贈呈品としてケースに入れられた3丁の装飾銃のうちの1丁だった。[7]
バージョン
ファースト モデル Schofield のラッチ構成は、上部が尖っていて、下部のネジ頭の周りに円があります。
セカンドモデルのラッチには、ラッチの上部に大きな隆起した円があります。

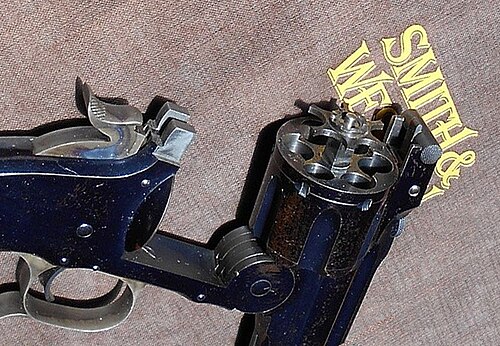

スコフィールド少佐が前身のモデル3リボルバーに施した改訂と改良の1つに、標準のモデル3では銃身にラッチが取り付けられているのに対し、バネ仕掛けの銃身キャッチをフレームに取り付けるという点がある。以前の設計では、フレームの支柱は頻繁に使用すると摩耗してしまう。スコフィールドの改良では、キャッチとラッチのこの敏感な「摩耗」部分に熱処理された交換可能な部品を採用した。シリアル番号の範囲も、第1モデルか第2モデルかを示しており、シリアル番号は3,000を少し超えるあたりで第1モデルから第2モデルに変わる。[8]
新モデル第3弾
1877年、S&Wはアメリカン、ロシアン、スコフィールドなどの他のモデル3の生産を中止し、ニューモデルNo.3と呼ばれる新しい改良設計を採用した。この新しいモデルは、当初はオリジナルのNo.3と同じフレームとシリンダーの長さで提供されていたが、すぐにスミス&ウェッソンは、より長いWCF (44-40) カートリッジを発射できるように、より長いフレームとシリンダーを備えた「フロンティア」バージョンを提供した。標準の薬室は.44ロシアン（銃身には44 S&Wと刻印されることが多く、これはスミス&ウェッソンが44ロシアンカートリッジを再ブランド化しようとした試みであった）であったが、他の口径は、特別注文または関連モデルで入手可能であり、.44-40フロンティアモデル、.32-44および.38-44ターゲットモデル、および非常にまれな.38-40ウィンチェスターモデルなどであった。[8]
オーストラリア人モデル
1880年、当時最新式の武器で再武装することに興味を持っていた南オーストラリア州警察は、メルボルンのオーストラリア博覧会でニューモデルNo.3リボルバーが展示されているのに注目した。警察長官ピーターズワルドの指示により、S&Wのニューヨーク代理店を通じて、銃身長7インチの.44ロシアン口径のニッケル製リボルバー250丁が発注された。延長ショルダーストック、弾薬、再装填キットを含むこの注文は、 1882年3月にアデレードに到着した。リボルバーとストックにはすぐに政府のブロードアローのパンチマークが付けられ、リボルバーカービン銃と呼ばれた。これらは、当時ノーザンテリトリーの警察活動も行っていたトルーパーと呼ばれる騎馬警察に支給された。南オーストラリア州警察と西オーストラリア州警察は、1886年から1888年にかけてさらに小規模な購入を行ったが、いずれにもブロードアローのマークは付いていなかった。約30年間、リボルバーカービンは南オーストラリア州、西オーストラリア州、ノーザンテリトリーの騎馬警察の最前線で使用された武器であった。ほぼ全てのシリアルナンバーが判明しており、「南オーストラリア警察の軍用武器」という本に掲載されている。[ 9 ]南オーストラリア州のリボルバーは1953年に余剰品としてロサンゼルスのウェスタン・アームズ・コーポレーションに売却された。
1stモデル .44 ダブルアクション
しばしば「ニューモデル3ダブルアクション」と不適切に呼ばれる第1モデル.44ダブルアクションは、モデル3の生産やバリエーションではなく、むしろ独立したモデルです。[10]
コピー
人気のモデル3は多くの国でコピーされた。ロシアの注文に対するライセンス生産は、最初はドイツのルートヴィヒ・レーベ社によって行われ、1886年以降はロシアのトゥーラ兵器廠によって行われた。[11]一方、スペイン、メキシコ、ベルギーでは偽造コピーが作られた。トルコとパキスタンでも、地元のメーカーによるコピーが発見されている。[3]
11mm オルベア エルマノス イ シア。 M1884システマ・オナ（「S&W モデル 7」）
1884年、スペイン政府は、著作権局によって著作権が保護されていない発明は保護されないという法令を制定した。この法律の犠牲者の1つがS&W社で、スペイン軍向けのモデル3リボルバーを製造するという有利な契約はすぐにキャンセルされた。その仕事は、部品の標準化なしに、さまざまな会社からエイバルの地元の銃器職人に与えられた。[3]

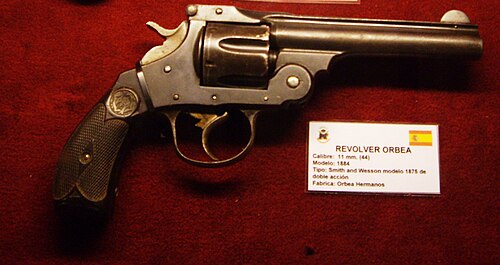

オルベア・エルマノス・ モデロ1884 システマ・オナ（バスク語の オナ>「良い」）または「S&Wモデル7」リボルバーは、1884年から1920年代まで製造されていました。グリップのメダリオンが特徴的で、スミス&ウェッソンの「S&W」のように「OH」が組み合わされています。[3]
興味深い補足として、S&Wはそれ以降、スペインで自社の他のすべての設計の著作権を直ちに取得した。そのため、同社の銃器にはMARCA REGISTRADAとスペイン特許の日付が銃身に刻まれている。[12]
リエージュのコピー
.44ロシアン口径と.44-40ウィンチェスター口径のシングルアクションおよびダブルアクションリボルバーとして、ベルギーで無許可のコピーがいくつか製造された。これらのコピーのほとんどはリエージュで製造され、スミス＆ウェッソン製のリボルバーであると購入者を騙すような刻印がされていた。S＆W工場の所在地など、細かい詳細の多くがリボルバーに誤って刻印されていた（「ニューヨーク」と「VK」の2つが最も一般的であった）。[3]
スミス・アンド・ウェッソンはリエージュの銃器メーカー2社を相手に訴訟を起こしたが、当初は敗訴したが控訴で勝訴した。[3]
ユーザー
イタリア
イタリア軍の主契約者はオルベア社で、同社はイタリアの 10.4 mm 弾薬用のリボルバーを製造していた。スペイン製のこのリボルバーは第一次世界大戦中に使用され、アルディティのエリート部隊の好んだ拳銃であった。[出典が必要]
フィリピン
革命中に解放軍が多くのスペイン銃器を押収したが、その中には .44 ロシア口径のオルベア モデル 1884 リボルバーも含まれていた。スペイン軍からの亡命者が持ち込んだものもあった。これらの拳銃は後にフィリピン・アメリカ戦争でも使用された。[要出典]
ルーマニア
ルーマニア軍のリボルバーは .44 ロシア弾を使用するもので、Trocaola、Aranzabal y Cía 社によって製造された。これらのスペイン製のリボルバーは第一次世界大戦中に使用された。[出典が必要]
スペイン
スペインは、フィリピン革命、米西戦争、リーフ戦争、スペイン内戦で、.44ロシア口径の弾薬を使用するこれらのリボルバーを使用した。[要出典]
イギリス
M1884は、1915年と1916年にイギリス政府の契約で、.455ウェブリー口径のものが短期間製造された。 [要出典]古い設計のため、イギリス陸軍からは「旧型ピストル」と指定された。これらはS&Wモデル3のコピーであったが、兵士からは「スペインのウェブリー」と呼ばれた。Orbea Hermanos y Cia.、Garate, Anitua y Cia.、Trocaola, Aranzabal y Cia.は、合計3万丁のリボルバーの製造を請け負った。Orbea Hermanosが主要契約者で、他の2社は下請け業者だった。Rexach & Urgoiteは、後に1916年に500丁のピストルの製造を請け負ったが、すべて検査に合格せず、ロットは拒否された。
仕上げと品質管理は生産期間中ずっと変化しました。フランスとイタリア向けの軍用ピストルとリボルバーを同時に製造していたという事実は、間違いなく要因でした。
メーカー間で設計や部品の標準化が行われていなかったため、各メーカーのモデルは全く別の銃とみなされていた。Garate, Anitua y Cia. モデルは Pistol , Old Pattern, No.1 Mk.Iと命名され、[13] [14] Trocaola, Aranzabal y Cia. モデルはPistol, Old Pattern, No.2 Mk.Iと命名され、Orbea Hermanos モデルはPistol, Old Pattern, No.3 Mk.Iと命名された。
戦後、この武器は王立アルスター警察に渡された。その後、RUC はニューサウスウェールズ州警察に売却し、警察はこれを使って短銃身のリボルバーを作り、予備の拳銃として支給した。マイケル・コリンズのボディーガードの 1 人は、短銃身の .455 口径の「オールド パターン」リボルバーを所持していた。 [要出典]
現代の複製
モデル3リボルバーの現代版の複製は、スミス＆ウェッソン社をはじめ、イタリアの武器メーカーであるウベルティ社やアルミ・サンマルコ社など、いくつかの企業によって製造されている。[15]
スミス＆ウェッソン
S&W社は2000年から2003年にかけて、オリジナルのモデル3リボルバーの現代版を製造した。「真の」複製品として宣伝されていたにもかかわらず、現代版とオリジナルの間には大きな違いがある。オリジナルと試作銃を並べて比較すると、新バージョンは銃身とトップストラップの周りがオリジナルよりわずかに頑丈になっているが、ネイビーアームズ銃ほどではないことがわかった。内部のロック機構にも変更が加えられた。[16]
「複製」S&Wモデル3撃針は、ハンマーの一体型部品ではなくフレームに取り付けられており、これは現代の安全機能である。リボルバーの実用的な安全装置としてトランスファーバーが備わっており、落下しても誤射を防ぐ。[16]
撃針にはトランスファーバーはないが、ハンマーにはブロッキングバーがあり、拳銃をコッキングする際に親指から滑り落ちないようにする。より重いシリンダーがより頑丈なフレームに取り付けられた。オリジナルよりも長いシリンダーとフレームを持つウベルティの複製とは異なり、S&Wはより短いオリジナルのスコフィールド弾のみに対応するように作られた。[16]
ウベルティ/アルミ・サン・マルコ
ネイビー・アームズとシマロン・ファイアアームズが輸入したウベルティ版は、外寸はオリジナルの第2モデル・スコフィールドとほぼ同じだが、銃身とトップストラップがかなり厚くなり、強度が増している。これらのレプリカモデル3リボルバーは、.45コルトと.44-40カートリッジを収容できるようにシリンダーが長くなっている。初期バージョンではロッキングラッチの角度に問題があったが、概ね修正されるか、リボルバーが交換された。ヨーロッパで復刻されたモデル3リボルバーは、輸入規制を満たすためにロック機構に変更が加えられている。[17]ウベルティが製造した復刻版はベレッタ・ララミーとしても販売された。
文化的意義
- クリント・イーストウッド監督の1992年の映画『許されざる者』には、アマチュア賞金稼ぎの「スコフィールド・キッド」（ジェイムズ・ウールベット）が登場する。この名前は、彼が愛用する武器であるモデル3にちなんで付けられた。イーストウッド演じるキャラクターは、映画の最後の銃撃戦でキッドのスコフィールドを使用する。[5]
- 2007年の映画『3時10分、ユマ行き』では、チャーリー・プリンス（ベン・フォスター）がS&Wスコフィールド モデル3リボルバーを2丁所持している。[5]
