SMレーダー

SM（レーダー）
	USS レキシントンに搭乗するSM（No.10）
原産国	アメリカ合衆国
メーカー	ゼネラル・エレクトリック
紹介された	1943
建造数	23
タイプ	戦闘機方向レーダー
頻度	A / Gバンド
広報	775～825 Hz
パルス幅	1μs
範囲	35マイル(30.4海里)
精度	200ヤード（0.1海里）、3°
力	45～65kW

SMはアメリカ製の戦闘機誘導レーダーで、第二次世界大戦中にアメリカ海軍が艦船地上管制迎撃（GCI）に使用した。そのバリエーションにはSM-1がある。^[1]

SMレーダー

3軸安定化アンテナを備えたマイクロ波セット。航空母艦に搭載され、敵機、特に低空飛行や影の飛行機を捜索し、高度、速度、コースのデータを提供して戦闘指揮官が戦闘機を迎撃に誘導できるようにする。また、船舶や潜望鏡の捜索にも使用できる。SMはSKなどの捜索セットや飛行機への無線通信と相関している。AバンドとGバンドの IFFと内蔵BOアンテナの規定がある。夜間の迎撃には飛行機にAIが必要である。^[2]

SM は、中型爆撃機で光学水平線から500 フィート(150 m) 上空で 35マイル(56 km)の信頼できる探知距離を持ち、浮上中の潜水艦は水平線まで追跡できる。潜望鏡は6 マイル (9.7 km) 以上見え、ブイは水平線まで見える。距離は ±200 ヤード(180 m) または 1/4% のいずれか大きい方まで決定できる。方位は ±1/2 ° まで決定できる。航空機が光学水平線から 2 1/2 ° 以上上にある場合、仰角は ±1/3 ° まで決定できる。航空機がそれより低い場合、データの信頼性は低くなる。2 つのターゲット間の距離差の精度は、500～10,000 ヤード (460～9,140 m) の距離で ±50 ヤード (46 m) である。仰角の制限は 90 ° である。^[2]

予備品、試験装置、および別個の発電機が供給されます。SM には合計約 9トンの重量の 23 個の部品があります。最大のユニットはアンテナマウントで、高さ 131 インチ (3.3 m)、ベース直径 67 インチ (1.7 m)、重量約 4,600 ポンド(2,100 kg) です。アンテナの直径は 6 フィート (1.8 m) で、後続のセットには 8 フィート (2.4 m) のアンテナが搭載されます。コンソールは、寸法が 76 フィート × 65 フィート × 24 フィート (23.2 m × 19.8 m × 7.3 m)、重量が 1,800～2,000 ポンド (820～910 kg) で、設置時に 3 つの部分に分割されます。シフトごとに必要な最小オペレーターは 2 名で、プラス 1 名のレーダーオフィサー補助員が必要です。推奨される人員: 1 日あたり 15 名。必要な電力は45～65kW、440V 、 3相、60Hzで、モーター発電機セットから供給されるか、緊急時には船舶からの供給を受ける。^[2]

USSレキシントン（CV-16）は1943年3月にSMレーダーの最初のプロトタイプを搭載し、USSエンタープライズ（CV-6）とUSSバンカーヒル（CV-17）は同年10月に最初の2つの量産モデルを搭載しました。26のSM-1派生型がすべて生産され、イギリス海軍にリースされました。SMはSCR-584レーダーから開発されました。^[3]

船上で

アメリカ合衆国

イギリス

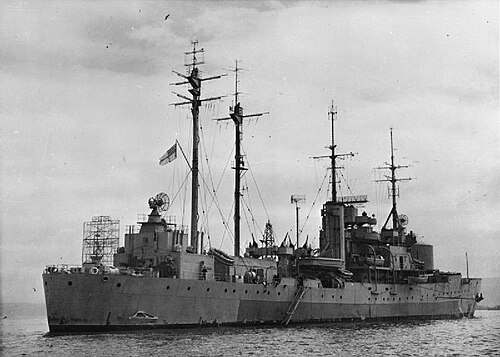

HMSボクサー(F121)

USS エンタープライズ号のSM
USS サラトガに乗船したSM
USS バンカーヒルに乗船したSM
HMS ボクサーに搭載されたSM-1

SPレーダー

SPまたはCXDTはSMレーダーの軽量版であり、戦争後期にSKレーダーに取って代わった。^[4]

船上で

アメリカ合衆国

フランス

ジャン・バール（1940）
