| RQ-11 レイヴン | |
|---|---|
,_25th_Infantry_Division_Base_Elmendorf-Richardson,_Alaska_(cropped).jpg/500px-thumbnail.jpg) 飛行中のRQ-11レイヴン無人航空機 | |
| 一般情報 | |
| タイプ | 小型無人機[1] |
| メーカー | エアロバイロンメント |
| 状態 | 現役 |
| 主なユーザー | アメリカ陸軍 |
| 建造数 | 19,000機以上の機体 |
| 歴史 | |
| 製造 | 2004年～現在 |
| 導入日 | 2003年5月 |
| 初飛行 | 2001年10月 |
| 開発元 | FQM-151 ポインター |
エアロバイロンメントRQ-11レイヴンは、アメリカ軍向けに開発された小型の手動発射式遠隔操作無人航空機（SUAV）[2]であるが、現在では多くの国の軍隊に採用されている。
RQ-11 レイヴンは、もともと1999年にFQM-151として導入されましたが、2002年に現在の形に発展し、[3]全体的な外観はFAIクラスのF1C自由飛行模型飛行機の拡大版に似ています。この機体は手動で発射され、プッシャー構成の電動モーターによって駆動されます。この飛行機は、地上約150メートルの高度で最大10キロメートル、平均海抜4,500メートル以上で時速45〜100キロメートルの速度で飛行できます。[4] [信頼できない情報源? ]米陸軍はレイヴンを中隊レベルで配備しています。[5]
設計と開発
Raven RQ-11B UAS は AeroVironment 社によって製造されています。2005 年に米国陸軍のSUAVプログラムの勝者となり、2006 年にフルレート生産 (FRP) に入りました。その後すぐに、米国海兵隊と米国空軍の進行中のFPASSプログラムにも採用されました。また、他の多くの国の軍隊にも採用されています (下記参照)。これまでに 19,000 台を超える Raven 機体が世界中の顧客に納品されています。現在、米国軍と同盟国向けに生産中の新しいデジタル データ リンク対応バージョンの Raven では、耐久性の向上など、多くの改良が加えられています。[引用が必要]
レイヴンは地上局から遠隔操作することも、GPSウェイポイントナビゲーションを使用して完全に自律飛行することもできます。UAは、コマンドボタンを1つ押すだけで、発射地点に直ちに帰還するよう命令できます。[1]標準ミッションペイロードには、CCDカラービデオカメラと赤外線 暗視カメラが含まれます。[要出典]
RQ-11Bレイヴン無人機の重量は約1.9kg（4.2ポンド）、飛行時間は60～90分、有効運用半径は約10km（6.2マイル）である。[6]

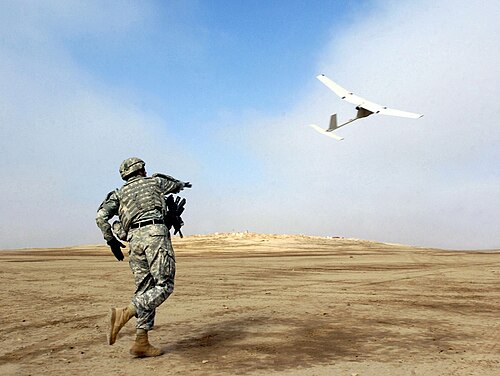

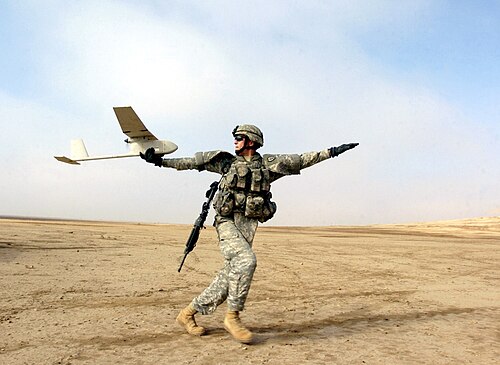

RQ-11B レイヴン無人航空機は、自由飛行模型飛行機のように手で空中に放り出されます。レイヴンは、あらかじめ設定された着陸地点に自動操縦で着陸し、その後、45° の傾斜 (前方 1 フィートごとに下降 1 フィート) で制御された「自動着陸」降下を実行します。無人航空機は、昼夜を問わず、空中情報収集、監視、目標捕捉、偵察を行うことができます。[引用が必要]
2015年半ば、米海兵隊はハリス社の小型セキュアデータリンク（SSDL）を試験した。これはレイヴンの機首に装着して、小隊レベルまでの海兵隊員に見通し外通信を提供する無線装置である。地上部隊の通信ノードとして機能することはUASの重要な機能となっているが、RQ-4グローバルホークやRQ-21ブラックジャックなどの大型プラットフォームに限定されている。「秘密」分類に認定されており、容積はわずか25立方インチ（410 cm 3）（寸法は3インチ×5.3インチ×1.6インチ）、重量は18オンス（510 g）のハリスSSDLにより、小型レイヴンUASは野外部隊の通信を拡張することができる。[7]
2015年8月、選抜された部隊はレイヴンセンサーのアップグレードを受け始めました。レイヴンジンバルは360度ジンバルを備えた回転カメラで、観測のために機体を操縦する必要があった固定カメラに代わるものです。新しいカメラは着陸やセンサーの交換をすることなく昼と夜の設定を切り替えることができます。[8] 2017年8月、ベルギーは32機のレイヴンドローンを購入し、ルクセンブルクは16機を購入しました。[要出典]
バリエーション
- RQ-11A レイヴンA（現在は生産終了）[要出典]
- RQ-11B レイヴンB [引用が必要]
- CU-173 レイヴンB -カナダ軍向けバージョン[9]
- ソーラーレイヴン- 2012年11月、空軍研究所は、透明な保護プラスチックフィルムと接着剤を使用して、 20 cm 2 (3.1 in 2 )の柔軟なソーラーパネルをレイヴンプラットフォームの翼部分に統合し、既存のバッテリー電源システムを増強して耐久性を60％向上させました。今後の改良には、ソーラーパネルの耐久性の向上と重量の軽減が含まれます。エアロバイロンメントワスプとRQ-20プーマにも統合作業が行われています。[10] [信頼できない情報源? ]
オペレーター
レイヴンはアメリカ陸軍、空軍、海兵隊、特殊作戦司令部で使用されている。さらに、海外の顧客にはオーストラリア、エストニア、イタリア、デンマーク、スペイン、チェコ共和国などがある。2012年初頭の時点で、すでに19,000機以上の機体が出荷されており、現在世界で最も広く採用されているUAVシステムとなっている。[11]
イラク駐留のイギリス軍はレイヴン装備を使用した。[12]デンマーク王国陸軍は2007年9月に12機のレイヴンシステムを導入し、そのうち3機はハンツマン軍団に納入され、残りは砲兵訓練センターの兵士に配備される予定である。[13] 2010年のドキュメンタリー映画「アルマジロ」では、デンマーク軍がアフガニスタンのヘルマンド州にあるFOBアルマジロ周辺での作戦にレイヴンを配備する様子が映し出されている。このドローンは、 2012年の映画「アクト・オブ・ヴァラー」でもSEAL隊員が使用している姿で登場する。[要出典]
オランダ国防省は、陸軍偵察部隊、海兵隊、特殊部隊（KCT）で使用するために、総額2,374万ドル相当の運用可能なRQ-11Bシステムを72台取得した。[14] 2009年から2010年にかけて、このシステムは、民軍協力強化の一環として、フェーン村上空に配備された。[15] 2012年と2013年には、国防省からアルメレ警察に強盗対策のために貸与された。[16]
2011年4月、米国はパキスタン軍に85台のレイヴンBシステムを供給すると発表した。[要出典]
2011年6月、米国は北アフリカと東アフリカの対テロ活動に1億4540万ドルの援助を提案した。[17]これには、ソマリアで進行中のアフリカ連合の平和維持活動の一環として、ウガンダとブルンジの部隊が使用するレイヴンシステム4機が含まれている。[18]米国はまた、ウクライナ軍に不特定数のレイヴンを供給する意向を発表した。 [19]ウクライナのオペレーターは、レイヴンのアナログ制御システムが、ロシアに支援された高度な分離主義者による妨害やハッキングに対して脆弱であると批判した。[20 ]
イランは、2機のRQ-11を捕獲したと主張しており、1機は「シャフリヴァル1390（2011年8月21日～9月19日）、もう1機はアバン（2012年10月22日～11月20日）」で捕獲した。[21]また、「これらのドローンのデータの多くは解読された」と示唆したが、 RQ-170やボーイング・インシチュ・スキャンイーグルの場合のように、ドローンが複製されたかどうかは明らかにしなかった。[22]
2016年9月、ケニア軍はレイヴンを導入し、「レイヴンの訓練から得た教訓を作戦に適用できるようになった」という。
2023年1月、米海兵隊はRQ-11BレイヴンSUASを退役させ、代わりにFLIRシステムズR80スカイレイダーを導入することを明らかにした。スカイレイダーは、発進と回収が容易で、ホバリングと監視機能を備えたVTOL無人機である。 [23]

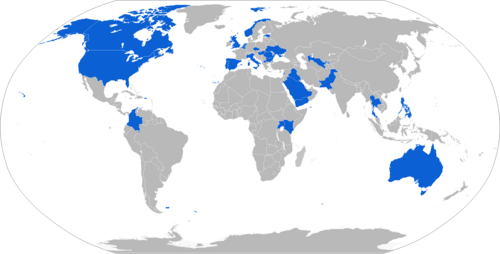

現在のオペレーター
.svg/500px-Flag_of_Australia_(converted).svg.png){kind=small}
.svg/500px-Flag_of_Belgium_(civil).svg.png){kind=small}
- ブルガリア軍[24]
.svg/500px-Flag_of_Canada_(Pantone).svg.png){kind=small}
- カナダ軍[25]
- コロンビア軍[26]
- コスタリカ公共軍[26]
- チェコ軍[27]
- ハンガリー軍[28]
- イラク軍[29]
- ケニア軍- ケニア陸軍「軍事情報大隊のメンバーは、エアロバイロンメントRQ-11レイヴンの組み立て、分解、修理、予防保守に関する基礎訓練を受けた。これらのトピックは、基本的なミッション計画と高度な飛行計画に関連している」これは、 2016年9月8日から24日の間にアフリカの角統合統合任務部隊に派遣された第124歩兵連隊（ARNG）第1大隊の隊員がケニアの訓練センターで行った訓練中に行われ、ケニア人に「戦場での新たな能力」を与えた。[30]
- レバノン軍：12システム[31] [32] [33] [34]
- マケドニア軍[35]
- パキスタン軍[36]
- フィリピン軍[37]
- ポルトガル軍[38]
- ウガンダ軍- 2011年12月にウガンダ空軍に行われた訓練。[39]
.png/500px-Flag_of_the_United_States_(23px).png){kind=small}
- 米軍：1,798システム[43]
- ウズベキスタン軍[44] [45]
- イエメン軍[46]
仕様
- 翼幅: 4.5 フィート (1.37 m)
- 長さ: 3 フィート (0.91 m)
- 重量: 4.2 ポンド (1.9 kg)
- エンジン：Aveox 27/26/7-AV 電気モーター
- 巡航速度: 約 18.64 mph (30.00 km/h)
- 範囲: 6.2 マイル (10 km)
- 持久力：約60～90分
