テストプローブ

テストプローブは、電子テスト機器をテスト対象デバイス(DUT)に接続するために使用する物理デバイスです。テスト プローブには、非常にシンプルで堅牢なデバイスから、複雑で高度かつ高価で壊れやすいプローブまであります。具体的な種類としては、テスト プローブ、オシロスコープ プローブ、電流プローブなどがあります。テスト プローブは、プローブ、ケーブル、終端コネクタを含む テスト リードとして提供されることがよくあります。

電圧プローブは、DUT に存在する電圧を測定するために使用されます。高精度を実現するには、テスト機器とそのプローブが測定対象の電圧に大きな影響を与えないようにする必要があります。これは、機器とプローブの組み合わせが DUT に負荷をかけないほど十分に高いインピーダンスを示すようにすることで実現されます。AC 測定の場合、インピーダンスの反応性成分が抵抗成分よりも重要になる場合があります。

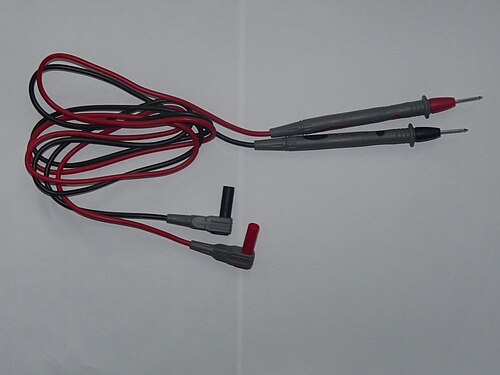

一般的な電圧計プローブは、一方の端に電圧計に合うコネクタがあり、もう一方の端にはハンドルとプローブ本体の両方を含む硬い管状のプラスチック部分がある単一のワイヤテストリードで構成されています。ハンドルを使用すると、測定に影響を与えたり（電気回路の一部になることによって）感電を引き起こす可能性のある危険な電圧にさらされたりすることなく、プローブを保持して誘導できます。プローブ本体内では、ワイヤは DUT に接触する硬い先の尖った金属チップに接続されています。一部のプローブでは、ワニ口クリップをチップに取り付けることができるため、プローブを DUT に取り付けることができ、所定の位置に保持する必要がありません。

テストリードは、通常、柔軟性を保つために、数アンペアの電流を流すのに十分なワイヤゲージの細い撚線で作られています。絶縁体は、柔軟性があり、電圧計の最大入力電圧よりも高い破壊電圧を持つように選択されています。多数の細い撚線と厚い絶縁体により、ワイヤは通常の接続ワイヤよりも太くなります。

2 つのプローブを一緒に使用して、電圧、電流、および抵抗器やコンデンサなどの 2 端子コンポーネントを測定します。DC 測定を行うときは、どのプローブがプラスで、どのプローブがマイナスであるかを知る必要があるため、慣例により、プローブはプラスが赤、マイナスが黒で色分けされています。必要な精度に応じて、DC から数キロヘルツまでの信号周波数で使用できます。

敏感な測定を行う必要がある場合 (例: 非常に低い電圧、非常に低い抵抗、または非常に高い抵抗)、シールド、ガード、および 4 端子ケルビン センシング(測定電流を流すためと電圧を感知するために別々のリード線を使用する) などの技術が使用されます。

ピンセットプローブは、ピンセット機構に固定された一対のシンプルなプローブで、片手で操作され、近接したピン間の電圧やその他の電子回路パラメータを測定します。

スプリング プローブ (別名「ポゴ ピン」) は、電気テスト フィクスチャで使用されるスプリング式のピンで、テスト ポイント、コンポーネント リード、および DUT (テスト対象デバイス) のその他の導電性機能に接触します。これらのプローブは通常、プローブ ソケットに圧入されており、自動テスト装置で何千もの DUT をテストする何十年も使用されるテスト フィクスチャで簡単に交換できます。

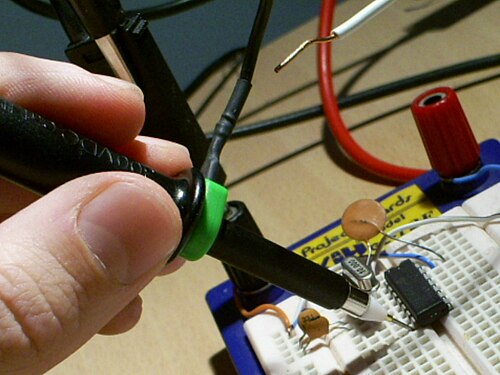

オシロスコープは、比較的安定した量の数値を示す他の計測器とは異なり、変化する電気量の瞬間的な波形を表示します。

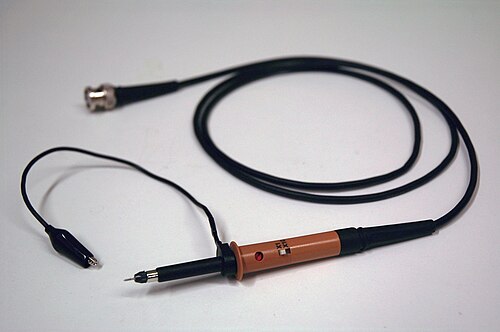

スコープ プローブは、パッシブとアクティブの 2 つの主なカテゴリに分類されます。パッシブ スコープ プローブには、トランジスタなどのアクティブな電子部品が含まれていないため、外部電源は必要ありません。

オシロスコープは高周波を伴うことが多いため、通常、DUT への接続に単純なワイヤ (「フライング リード」) は使用されません。フライング リードは干渉を受けやすいため、低レベル信号には適していません。さらに、フライング リードのインダクタンスにより、高周波信号には適していません。代わりに、同軸ケーブルを使用してプローブの先端からオシロスコープに信号を送信する、専用のスコープ プローブが使用されます。このケーブルには、主に 2 つの利点があります。外部の電磁干渉から信号を保護し、低レベル信号の精度を向上させること、およびフライング リードよりもインダクタンスが低いため、高周波信号に対するプローブの精度が向上することです。

同軸ケーブルはフライング リードよりもインダクタンスが低いですが、静電容量は高く、一般的な 50 オームのケーブルでは 1 メートルあたり約 90 pF です。その結果、1 メートルの高インピーダンス直接 (1×) 同軸プローブは、約 110 pF の静電容量と 1 メガオームの抵抗を回路に負荷する可能性があります。

オシロスコープのプローブは、振幅応答が3dB低下する周波数限界、および/または立ち上がり時間 によって特徴付けられます。これらは次のように関連しています（概数）。 ${\displaystyle t_{r}}$

${\displaystyle f_{3dB}=0.35/t_{r}}$

したがって、50MHzプローブの立ち上がり時間は7nsです。オシロスコープとプローブの組み合わせの応答は次のように表されます。

${\displaystyle t_{r}(combined)={\sqrt {t_{r}(probe)^{2}+t_{r}(scope)^{2}}}}$

たとえば、50 MHz のプローブを 50 MHz のスコープに接続すると、35 MHz のシステムになります。したがって、システム全体の応答への影響を最小限に抑えるには、より高い周波数制限を持つプローブを使用するのが有利です。

負荷を最小限に抑えるために、減衰プローブ（10×プローブなど）が使用されます。一般的なプローブは、低容量コンデンサでシャントされた 9 メガオームの直列抵抗器を使用して、ケーブル容量とスコープ入力を備えた RC 補償分割器を作成します。RC 時定数は一致するように調整されます。たとえば、9 メガオームの直列抵抗器は、12.2 pF のコンデンサでシャントされ、時定数は 110 マイクロ秒になります。ケーブル容量 90 pF とスコープ入力 20 pF（合計容量 110 pF）および 1 メガオームを並列に接続した場合も、時定数は 110 マイクロ秒になります。実際には、オペレーターが低周波時定数を正確に一致させることができるように調整が行われます（プローブの補償と呼ばれます）。時定数を一致させることで、減衰は周波数に依存しなくなります。低周波数（Rの抵抗がCのリアクタンスよりはるかに小さい場合）では、回路は抵抗分割器のように見えます。より高い周波数（抵抗がリアクタンスよりはるかに大きい）では、回路は容量分割器のように見えます。^[1]

その結果、12 pF でシャントされた約 10 メガオームの負荷を持つ、中程度の周波数用の周波数補正プローブが生まれました。このようなプローブは改善されていますが、時間スケールがケーブル通過時間の数倍に縮小すると機能しません (通過時間は通常 5 ns)。その時間枠では、ケーブルは特性インピーダンスのように見え、スコープ入力とプローブの伝送線路の不整合による反射が発生し、リンギングが発生します。^[2]最新のスコーププローブは、損失の少ない低容量伝送線路と高度な周波数整形ネットワークを使用して、10×プローブが数百メガヘルツで適切に機能するようにしています。したがって、補正を完了するには他の調整が必要です。^{[3] [4] [5]}

直接接続されたテスト プローブ (いわゆる 1× プローブ) は、テスト対象の回路全体に不要なリード キャパシタンスを印加します。一般的な同軸ケーブルの場合、負荷は 1 メートル (一般的なテスト リードの長さ) あたり 100 pF 程度です。

減衰プローブは、減衰器による容量負荷を最小限に抑えますが、機器に送られる信号の大きさを減少させます。10×減衰器は、容量負荷を約10分の1に減らします。減衰器は、対象周波数範囲全体にわたって正確な比率を持つ必要があります。機器の入力インピーダンスは減衰器の一部になります。抵抗分割器を備えたDC減衰器は、コンデンサで補完されるため、対象範囲全体で周波数応答が予測可能になります。^[6]

RC 時間定数マッチング法は、シールド ケーブルの伝送時間が対象の時間スケールよりはるかに短い限り有効です。つまり、シールド ケーブルはインダクタではなく、集中コンデンサとして見ることができます。1 メートルのケーブルの伝送時間は約 5 ns です。したがって、これらのプローブは数メガヘルツまでは機能しますが、それを超えると伝送線路の影響で問題が発生します。

高周波ではプローブのインピーダンスは低くなります。^[7]

最も一般的な設計では、プローブの先端と直列に 9 メガオームの抵抗器を挿入します。信号は、容量とリンギングを最小限に抑えるように設計された特殊な損失同軸ケーブルを介してプローブ ヘッドからオシロスコープに送信されます。このケーブルの発明は、 Tektronixのエンジニアである John Kobbe に遡ります^[8]。この抵抗器は、ケーブルの容量が DUT に与える負荷を最小限に抑える役割を果たします。オシロスコープの通常の 1 メガオームの入力インピーダンスと直列に接続された 9 メガオームの抵抗器は、10 倍の電圧分割器を作成するため、このようなプローブは通常、低容量プローブまたは10 倍プローブと呼ばれ、乗算記号の代わりに文字Xまたはxで印刷されることが多く、「10 倍プローブ」と呼ばれます。

オシロスコープの入力には 1 メガオームの抵抗と並列に寄生容量があるため、9 メガオームの抵抗もコンデンサでバイパスして、オシロスコープの寄生容量と RCローパス フィルタが重くならないようにする必要があります。バイパス容量の量は、コンデンサも 10 倍の電圧分割器を形成するように、オシロスコープの入力容量と慎重に一致させる必要があります。このようにして、プローブは DC (抵抗による減衰) から非常に高い AC 周波数 (コンデンサによる減衰) まで均一な 10 倍の減衰を提供します。

以前は、プローブ ヘッドのバイパス コンデンサは調整可能でした (この 10 倍の減衰を実現するため)。より現代的なプローブ設計では、ヘッド内にレーザー トリムされた 厚膜電子回路が使用され、9 メガオームの抵抗器と固定値のバイパス コンデンサが組み合わされています。次に、オシロスコープの入力容量と並列に、調整可能な小型コンデンサが配置されています。いずれにしても、プローブは、すべての周波数で均一な減衰を提供するように調整する必要があります。これは、プローブの補正と呼ばれます。補正は通常、1 kHz の矩形波をプローブし、オシロスコープが最も矩形の波形を表示するまで補正コンデンサを調整することによって行われます。ほとんどのオシロスコープには、10:1 プローブをオシロスコープの入力に接続するたびにプローブ補正を行う必要があるため、前面パネルに 1 kHz の校正ソースがあります。より新しく高速なプローブでは、補正構成がより複雑で、場合によってはさらに調整が必要になることがあります。

100× パッシブ プローブも利用可能で、非常に高い電圧 (最大 25 kV) での使用に特化した設計もいくつかあります。

パッシブ プローブは通常、 BNC コネクタを使用してオシロスコープに接続します。ほとんどの 10× プローブは、DUT に対して約 10 ～ 15 pF および 10 メガオームの負荷に相当しますが、100× プローブは通常、100 メガオームの負荷とより小さな静電容量を示すため、回路への負荷は少なくなります。

Z _{0プローブは、}低インピーダンスの超高周波回路で使用される特殊なタイプの低容量パッシブプローブです。設計は 10× パッシブプローブに似ていますが、インピーダンスレベルがはるかに低くなっています。プローブケーブルは通常、特性インピーダンスが 50 オームで、整合された 50 オーム (1 メガオームではなく) の入力インピーダンスでオシロスコープに接続します。高インピーダンススコーププローブは、従来の 1 メガオームオシロスコープ用に設計されていますが、1 メガオームの入力インピーダンスは低周波のみです。入力インピーダンスはプローブの帯域幅全体で一定の 1 メガオームではなく、周波数とともに低下します。たとえば、Tektronix P6139A の入力インピーダンスは 10 kHz を超えると低下し始め、100 MHz では約 100 オームになります。^[9]高周波信号には別のプローブ技術が必要です。

高周波オシロスコープは、入力にマッチングした負荷（通常 50 オーム）をかけて、オシロスコープでの反射を最小限に抑えます。マッチングした 50 オームの伝送線路でプローブすると高周波性能が得られますが、ほとんどの回路に過度の負荷がかかります。負荷を最小限に抑えるには、減衰器（抵抗分割器）を使用できます。これらのプローブの先端には、450 オーム（10 倍減衰の場合）または 950 オーム（20 倍減衰の場合）の直列抵抗器が使用されています。^{[10] [11]} Tektronix は、450 オームの直列抵抗器を備えた 9 GHz 帯域幅の 10 倍分割プローブを販売しています。^{[12] [検証失敗]}これらのプローブは、50 オームの伝送線路が純粋な抵抗負荷となるため、抵抗分割器プローブとも呼ばれます。

Z ₀という名前は、オシロスコープとケーブルの特性インピーダンスを指します。インピーダンスが一致していると、一致していないパッシブプローブよりも高周波性能が向上しますが、プローブの先端から DUT に 500 オームの低負荷が提供されます。プローブの先端の寄生容量は非常に低いため、非常に高周波の信号の場合、Z _{0プローブは、どの Hi-Z プローブや多くのアクティブプローブよりも}低い負荷を提供できます。^[13]

原理的には、このタイプのプローブはどの周波数でも使用できますが、DC およびそれ以下の周波数では、回路のインピーダンスが高くなることが多く、プローブの 500 または 1000 オームの低いプローブ インピーダンスでは許容できない負荷がかかります。寄生インピーダンスにより、非常に高い周波数の回路は低インピーダンスで動作するように制限されるため、プローブ インピーダンスはそれほど問題になりません。

アクティブ スコープ プローブは、プローブ ヘッドに搭載された高インピーダンスの高周波増幅器と、遮蔽されたリード線を使用します。増幅器の目的はゲインではなく、テスト対象の回路とオシロスコープおよびケーブル間の絶縁 (バッファリング)、低容量と高 DC 抵抗のみで回路に負荷をかけること、およびオシロスコープの入力をマッチングさせることです。アクティブ プローブは、テスト対象の回路から見ると、通常、1 ピコファラッド以下の容量と 1 メガオームの抵抗が並列になっているように見えます。プローブは、オシロスコープの入力の特性インピーダンスに一致するケーブルでオシロスコープに接続されます。真空管ベースのアクティブ プローブは、高周波ソリッドステート エレクトロニクスが登場する前は、小型の真空管をカソードフォロワ増幅器として使用していました。

アクティブ プローブにはいくつかの欠点があり、すべてのアプリケーションでパッシブ プローブを置き換えることはできません。

• パッシブプローブよりも数倍高価です。
• 電源が必要です (ただし、通常はオシロスコープによって供給されます)。
• ダイナミック レンジは限られており、3 ～ 5 ボルト程度までしか低下しないこともあります。また、信号または静電放電による過電圧によって損傷を受ける可能性があります。

多くのアクティブ プローブでは、オフセット電圧を導入して、DC レベルが過剰な電圧を測定できます。全体的なダイナミック レンジは依然として制限されていますが、ユーザーは中心点を調整して、-2.5 ～ +2.5 ボルトではなく、たとえば 0 ～ 5 ボルトの範囲の電圧を測定できる場合があります。

本質的に低電圧定格であるため、オペレータの安全のために高電圧絶縁を施す必要はほとんどありません。これにより、アクティブ プローブのヘッドを非常に小さくすることができ、最新の高密度電子回路で使用するのに非常に便利です。

パッシブプローブと適度なアクティブプローブの設計については、ウィリアムズのアプリケーションノートで説明されています。^[14]

Tektronix P6201は初期のDC～900MHzアクティブFETプローブです。^[15]

極めて高い周波数では、現代のデジタルスコープでは、50GS/s、20GHzの性能を得るために、ユーザーがDUTにプリアンプをはんだ付けする必要があります。^[16]

差動プローブは、差動信号の取得に最適化されています。コモンモード除去比(CMRR) を最大化するには、差動プローブは、全体的な減衰、周波数応答、および時間遅延が一致する、可能な限り同一に近い 2 つの信号パスを提供する必要があります。

これまでは、2 つの信号経路を持つパッシブ プローブを設計してこれを実現していましたが、その場合、オシロスコープまたはその近くに差動増幅段が必要でした (ごく少数の初期のプローブでは、真空管を使用して、かなりかさばるプローブ ヘッドに差動増幅器が取り付けられていました)。ソリッド ステート エレクトロニクスの進歩により、差動増幅器をプローブ ヘッド内に直接配置することが現実的になり、信号経路の残りの部分に対する要件が大幅に緩和されました (差動ではなくシングルエンドになり、信号経路のパラメータを一致させる必要がなくなったため)。最新の差動プローブには通常、2 つの金属製延長部があり、オペレーターがこれを調整して、DUT 上の適切な 2 つのポイントに同時に接触させることができます。これにより、非常に高い CMRR が可能になります。

すべてのスコープ プローブには、プローブを回路の基準電圧に接地 (アース) する機能が備わっています。これは通常、プローブ ヘッドからアースに非常に短いピグテール ワイヤを接続することで実現されます。アース ワイヤのインダクタンスにより、観測される信号が歪む可能性があるため、このワイヤはできるだけ短くします。プローブによっては、ワイヤの代わりに小さなアース フットを使用するものもあり、これにより、アース リンクを 10 mm まで短くすることができます。

ほとんどのプローブには、さまざまな「チップ」を取り付けることができます。尖ったチップが最も一般的ですが、テスト ポイントに固定できるフック チップを備えたシーザー プローブまたは「テスト フック」もよく使用されます。くぼみのある小さなプラスチック絶縁脚を備えたチップを使用すると、非常に細かいピッチの集積回路を簡単にプローブできます。くぼみが IC リードのピッチと噛み合うため、プローブがユーザーの手の揺れに対して安定し、目的のピンとの接触を維持できます。さまざまなスタイルの脚が、さまざまな IC リードのピッチに対応します。さまざまなタイプのチップを他の機器のプローブに使用することもできます。

一部のプローブにはプッシュ ボタンがあります。ボタンを押すと、信号が切断される (そしてスコープにグランド信号が送信される) か、スコープが他の方法でトレースを識別するようになります。この機能は、ユーザーがスコープ画面でプローブとトレースを関連付けることができるため、複数のプローブを同時に使用する場合非常に便利です。

プローブの設計によっては、BNC の周囲に追加のピンがあったり、BNC よりも複雑なコネクタが使われたりします。これらの追加接続により、プローブはオシロスコープに減衰係数 (10×、100×、その他) を通知できます。オシロスコープは、プローブによって生じる減衰やその他の要因を自動的に考慮してユーザー ディスプレイを調整できます。これらの追加ピンは、アクティブ プローブに電力を供給するためにも使用できます。

一部の ×10 プローブには、「×1/×10」スイッチがあります。「×1」の位置では減衰器と補正ネットワークがバイパスされ、×10 で減衰するとスコープの感度限界を下回る非常に小さな信号を扱うときに使用できます。

標準化された設計のため、どのメーカーのパッシブ プローブ (Z ₀プローブを含む) も通常はどのオシロスコープでも使用できます (ただし、自動読み取り調整などの特殊な機能は動作しない場合があります)。電圧分割器付きのパッシブ プローブは、特定のスコープと互換性がない場合があります。補正調整コンデンサは、オシロスコープの入力容量値の狭い範囲でのみ補正できます。プローブの補正範囲は、オシロスコープの入力容量と互換性がある必要があります。

一方、アクティブ プローブは、電力要件、オフセット電圧制御などにより、ほとんどの場合ベンダー固有です。プローブ メーカーは、プローブをどのオシロスコープでも使用できるようにする外部アンプやプラグイン AC 電源アダプターを提供する場合もあります。

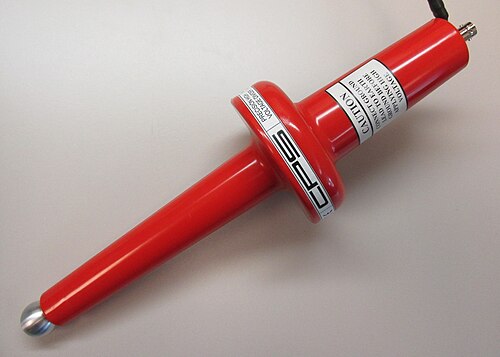

高電圧プローブを使用すると、通常の電圧計では高すぎて測定できない、または破壊される可能性のある電圧を測定できます。これは、プローブ本体内の 高精度電圧分割回路を使用して入力電圧を安全で測定可能なレベルまで下げることによって実現されます。

100 kV までを対象とするプローブでは、通常、回路負荷を最小限に抑えるために数百または数千メガオームの入力抵抗を持つ抵抗器電圧分割器が採用されています。非常に低い電圧係数を持つ抵抗器をマッチングセットで使用することで、高い直線性と精度が実現され、プローブの動作温度全体にわたって一貫した正確な分割比が維持されます。電圧計には、プローブの分割比を効果的に変える入力抵抗と、プローブの抵抗と組み合わさってRC 回路を形成する寄生容量があり、補正しないと、それぞれ DC および AC の精度が簡単に低下する可能性があります。これらの影響を軽減するために、電圧分割プローブには通常、周波数応答を改善し、さまざまなメーター負荷に合わせて校正できる追加コンポーネントが含まれています。

コンデンサ分圧プローブを使用するとさらに高い電圧を測定できますが、これらのデバイスの物理的サイズが大きく、その他の機械的特徴 (コロナ リングなど) があるため、ハンドヘルド プローブとして使用できないことがよくあります。

電流プローブは、測定対象の回路の電流に比例した電圧を生成します。比例定数がわかっているため、電圧に反応する計測器は電流を示すように校正できます。電流プローブは、計測器とオシロスコープの両方で使用できます。

従来の電流プローブは、電流の経路に挿入される値の小さい抵抗器 (「サンプリング抵抗器」または「電流シャント」) です。電流は、抵抗器の電圧降下を測定し、オームの法則を使用して決定されます (Wedlock & Roberge 1969、p. 152)。サンプリング抵抗は、回路の動作に大きな影響を与えない程度に小さく、かつ、良好な読み取り値を提供する程度に大きくする必要があります。この方法は、AC 測定と DC 測定の両方に有効です。この方法の欠点は、シャントを導入するために回路を切断する必要があることです。もう 1 つの問題は、コモンモード電圧が存在する場合にシャント全体の電圧を測定することです。この場合は、差動電圧測定が必要です。

交流電流は、変圧器を使用できるため、比較的簡単に測定できます。交流電流の測定には、一般に変流器が使用されます。測定対象の電流は、一次巻線 (多くの場合、1 ターン) に流され、二次巻線を流れる電流は、電流検出抵抗器 (または「負荷抵抗器」) の両端の電圧を測定することで検出されます。二次巻線には、電流スケールを設定する負荷抵抗器があります。変圧器の特性には、多くの利点があります。変流器はコモン モード電圧を除去するため、接地された二次巻線で正確なシングルエンド電圧測定を行うことができます。一次巻線の有効直列抵抗は、二次巻線の負荷抵抗器と変圧器の巻数比によって設定されます。ここで、。 ${\displaystyle R_{s}}$${\displaystyle R}$${\displaystyle N}$${\displaystyle R_{s}=R/N^{2}}$

一部の変流器のコアは分割され、ヒンジで固定されています。コアを開いて感知するワイヤの周りにクリップし、その後閉じるので、導体の一端を解放してコアに通す必要がありません。

もう一つのクリップオン設計は、ロゴウスキーコイルです。これは磁気的にバランスのとれたコイルで、電流の周りの線積分を電子的に評価して電流を測定します。

高周波、小信号、パッシブ電流プローブの周波数範囲は通常、数キロヘルツから 100 MHz を超える範囲です。Tektronix P6022 の範囲は 935 Hz から 200 MHz です。(Tektronix 1983、p. 435)

変圧器は直流(DC) のプローブには使用できません。

一部の DC プローブ設計では、磁性材料の非線形特性を利用して DC を測定します。

その他の電流プローブは、ホール効果センサーを使用して、プローブを取り付けるために回路を中断する必要なく、ワイヤを流れる電流によって生成されるワイヤ周囲の磁場を測定します。これらは、電圧計とオシロスコープの両方で使用できます。ほとんどの電流プローブは自己完結型で、バッテリーまたは機器から電力を供給しますが、外部アンプユニットを使用する必要があるものもあります。(参照:クランプメーター)

より高度な電流プローブは、ホール効果センサーと電流トランスを組み合わせたものです。ホール効果センサーは信号の DC および低周波成分を測定し、電流トランスは高周波成分を測定します。これらの信号は増幅回路で結合され、DC から 50 MHz を超える広帯域信号を生成します。(Wedlock & Roberge 1969、p. 154) Tektronix A6302 電流プローブと AM503 アンプの組み合わせは、このようなシステムの一例です。(Tektronix 1983、p. 375) (Tektronix 1998、p. 571)

近接場プローブを使用すると、電磁場を測定できます。近接場プローブは、DUT からの電気ノイズやその他の望ましくない電磁放射を測定するためによく使用されますが、回路に 大きな負荷をかけずに DUT の動作を監視するためにも使用できます。

これらは通常、スペクトル アナライザーに接続されます。

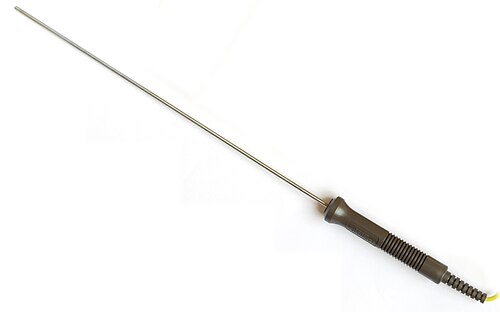

温度プローブは、表面温度の接触測定に使用されます。温度プローブは、サーミスタ、熱電対、RTDなどの温度センサーを使用して、温度に応じて変化する電圧を生成します。サーミスタ プローブと RTD プローブの場合、電圧を生成するにはセンサーを電気的に刺激する必要がありますが、熱電対プローブの場合は、熱電対が独立して出力電圧を生成するため、刺激は必要ありません。

電圧計は温度プローブの測定に使用されることもあります。ただし、このタスクは通常、プローブのセンサーを刺激し (必要な場合)、プローブの出力電圧を測定し、電圧を温度単位に変換する特殊な機器に委任されます。

変調された高周波信号（例えば、振幅変調された無線信号）の変調波形を測定または表示するには、単純なダイオード 復調器を装備したプローブを使用できます。プローブは、高周波キャリアなしで変調波形を出力します。

• ラングミュアプローブは、プラズマの電位、電子温度、密度を測定するために使用されます。

ロジックプローブはデジタル信号を観察するために使用されます。
