クロックジェネレータは、回路の動作を同期させるためにクロック信号を生成する電子発振器です。出力されるクロック信号は、単純な対称方形波からより複雑な波形まで多岐にわたります。すべてのクロックジェネレータに共通する基本構成要素は、共振回路と増幅器です。

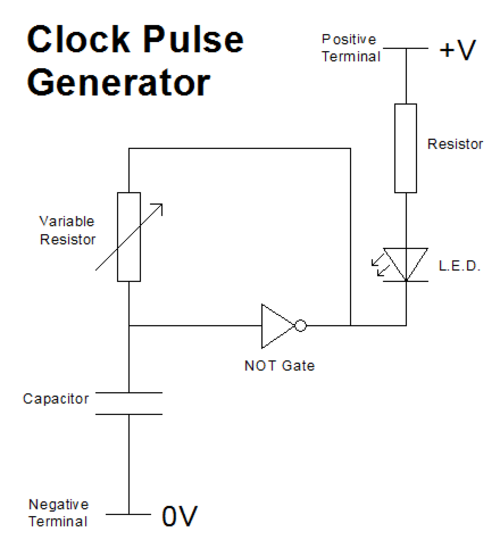

共振回路は通常、水晶発振器である圧電素子を用いるが、より単純なタンク回路やRC回路を用いることもできる。
増幅回路は通常、発振器からの信号を反転させ、その一部を発振器にフィードバックして発振を維持する。
ジェネレーターには、基本信号を変更するための追加セクションが備わっている場合があります。例えば、8088は2/3のデューティサイクルのクロックを使用していたため、クロックジェネレーターには、一般的な発振器の50/50のデューティサイクルに変換するロジックを組み込む必要がありました。
その他のオプションセクションとしては、分周器セクションやクロック乗算器セクションなどがあります。プログラマブルクロックジェネレータを使用すると、分周器または乗算器で使用する数値を変更できるため、ハードウェアを変更することなく、幅広い出力周波数を選択できます。

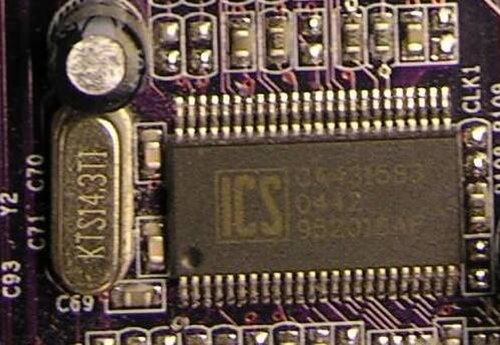

マザーボードのクロックジェネレータは、CPU、FSB、GPU、またはRAMの速度を制御するために、コンピュータ愛好家によってしばしば変更されます。通常、プログラム可能なクロックジェネレータは、起動時にBIOSによって選択された値に設定されます。ただし、一部のシステムでは動的周波数スケーリング機能があり、クロックジェネレータが頻繁に再プログラムされます。
TSGは、サービスプロバイダのネットワーク全体で使用されるクロックであり、多くの場合、中央局向けのビル統合型タイミング供給装置（BITS ）として使用されます。
デジタル交換システムや一部の伝送システム（SONET、RREX、LUBIなど）は、障害を防ぐために信頼性の高い高品質な同期（またはタイミング）に依存しています。これを実現するために、ほとんどのサービスプロバイダは、階層構造に基づいた局間同期配信ネットワークを使用し、局内同期のニーズを満たすためにBITSの概念を実装しています。
TSGは、入力タイミング基準信号を受け取り、出力タイミング基準信号を生成するクロック装置です。入力基準信号はDS1信号またはコンポジットクロック（CC）信号のいずれかであり、出力信号もDS1信号またはCC信号（あるいはその両方）のいずれかです。TSGは、以下の6つの構成要素から成ります。
