| デザイナー | ジログ |
|---|---|
| ビット | 16ビット |
| 紹介された | 1979年 |
| デザイン | CISC |
| タイプ | レジスター-メモリ |
| 分岐 | 条件レジスタ |
| 後継 | Z80000 |
| レジスター | |
| 16 × 16ビット汎用 24ビットPC 16ビットステータス | |

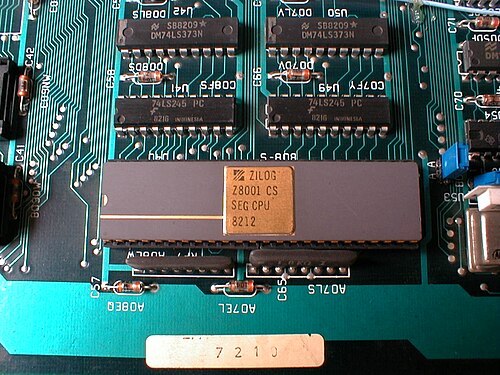

 Olivetti M20 コンピュータのマザーボード上の Z8001 | |
| 一般情報 | |
|---|---|
| 発売 | 1979年 |
| デザイン： | ジログ |
| パフォーマンス | |
| データ幅 | 16ビット |
| アドレス幅 | 23ビット |
| 物理的仕様 | |
| トランジスタ |
|
| パッケージ |
|
Zilog Z8000は、 Zilogが設計し、1979 年初頭に導入された16 ビットマイクロプロセッサ アーキテクチャです。当初は、アドレス バスの幅のみが異なる 2 つのチップ、Z8001 (23 ビット) と Z8002 (16 ビット) がリリースされました。
Z8000 はZ80と互換性がありませんが、2 つのレジスタを 1 つに統合してビット数を 2 倍にするなど、Z80 の設計要素が数多く取り入れられています。Bernard Peuto がアーキテクチャを設計し、Masatoshi Shima が少人数のグループの支援を受けてロジックと物理的な実装を行いました。当時のほとんどの設計とは対照的に、Z8000 はマイクロコードを使用しておらず、そのため 17,500 個のトランジスタだけで実装できました。
1980 年代初期には多少使われていましたが、Z80 ほど人気が出ることはありませんでした。16 ビットの8086 (1978 年 4 月) より後にリリースされ、より安価な8088と同時期にリリースされました。また、32 ビット命令セット アーキテクチャを持ち、約 2 倍の速度を誇る68000 (1979 年 9 月)のわずか数か月前にリリースされました。
Z80000は32ビットの後継設計であり、1986年にテストサンプリング段階まで進んだが、商業的にリリースされることはなかった。[1]
バージョン

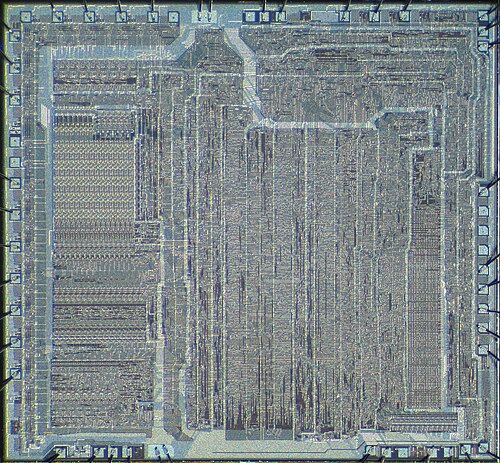

Z8000 は当初 2 つのバージョンで出荷された。Z8001 は 23 ビットの外部アドレス バスを備え、最大 8 メガバイトのメモリにアクセスできる。Z8002 は 16 ビットのアドレス指定を備え、64 キロバイトのメモリにアクセスできる。これにより、Z8002 はピン数が 8 個少なくなり、より小型の 40 ピンDIP形式で出荷され、実装コストが削減された。Zilog は、Z8001 と Z8002 は同じ Z8000 チップの異なるパッケージ バージョンにすぎず、「製造時のボンディング オプションによって違いが生じた」と述べた。[2]
48 ピンでも、完全な 16 ビット データ バスと 24 ビット アドレス バスを実現するには接続が足りず、空きピンは 8 本しか残らないため、電源、クロック、割り込みなどのさまざまなインターフェイス ニーズにはまったく足りません。これに対処するため、Z8001 ではアドレス ピンとデータ ピンを多重化しました。23 ピン アドレス バスの最初の 16 ピンは、16 ビット データ バスとして交互のサイクルで使用されました。つまり、すべてのメモリ アクセスには 2 つの完全なメモリ サイクルが必要でした。最初にアドレスが表示され、外部回路を使用して「ラッチ」する必要があり、次のサイクルでは同じピンを使用して 16 ビットのデータが読み書きされました。[3]つまり、Z8000 は、より大きな 64 ピン チップに 16 のデータ ピンと 24 のアドレス ピンを別々に備えた 68000 などの半分の速度で動作します。
このシリーズは後に拡張され、それぞれ Z8001 と Z8002 のアップデート版である Z8003 と Z8004 が追加されました。これらのバージョンは、仮想メモリのサポートを強化するように設計されており、セグメンテーション エラー(テストとセット)を示す新しいステータス レジスタを追加し、中止機能も提供しています。
建築
| 1 5 | 1 4 | 1 3 | 1 2 | 1 1 | 1 0 | 0 9 | 0 8 | 0 7 | 0 6 | 0 5 | 0 4 | 0 3 | 0 2 | 0 1 | 0 0 | (ビット位置) | ||
| グループ化 | ||||||||||||||||||
| メインレジスター | 16ビット | 32ビット | 64ビット | |||||||||||||||
| RH0 | RL0 | 0 0 | RR0 | 0 ... | ||||||||||||||
| RH1 | RL1 | R1 | ||||||||||||||||
| RH2 | RL2 | R2 | RR2 | |||||||||||||||
| RH3 | RL3 | R3 | ||||||||||||||||
| RH4 | RL4 | R4 | RR4 | RQ4 | ||||||||||||||
| RH5 | RL5 | R5 | ||||||||||||||||
| RH6 | RL6 | R6 | RR6 | |||||||||||||||
| RH7 | RL7 | R7 | ||||||||||||||||
| R8 | RR8 | RQ8 | ||||||||||||||||
| R9 | ||||||||||||||||||
| R10 | RR10 | |||||||||||||||||
| R11 | ||||||||||||||||||
| R12 | RR12 | RQ12 | ||||||||||||||||
| R13 | ||||||||||||||||||
| スタック ポインタ セグメント | R14 | RR14 | ||||||||||||||||
| スタックポインタオフセット | R15 | |||||||||||||||||
| ステータスレジスタ | ||||||||||||||||||
| S | SN | え | 五 | ま | - | - | - | Ｃ | ず | S | P O | だ | H | - | - | Fラグ | ||
| プログラムカウンタ | ||||||||||||||||||
| 0 | セグメント | 0 0 0 0 0 0 0 0 | プログラムカウンタ | |||||||||||||||
| 住所 | ||||||||||||||||||
レジスター
16 個の 16 ビットレジスタがあり、それぞれ R0 から R15 のラベルが付けられています。レジスタは、8 個の 32 ビット レジスタ (RR0/RR2/../RR14 のラベル) に連結することも、4 個の 64 ビット レジスタ (RQ0/RQ4/RQ8/RQ12 のラベル) に連結することもできます。最初の 8 個のレジスタは、16 個の 8 ビット レジスタ (下位バイトは RL0 から RL7、上位 (高) バイトは RH0 から RH7 のラベル) に分割することもできます。レジスタ R15 はスタック ポインタとして指定されています。Z8001 では、レジスタ R14 はスタック ポインタに固定セグメントを含めるために使用され、プログラム カウンタは同様のセグメントを含めるために 32 ビットに拡張されています。
ユーザモード（「通常」）とスーパーバイザモードの両方があり、フラグレジスタのビット14で選択されます。スーパーバイザモードでは、スタックレジスタはシステムスタックを指し、すべての特権命令が利用可能です。ユーザモードでは、スタックレジスタは通常のスタックを指し、すべての特権命令はフォールトを生成します。別々のモードとスタックを持つことで、ユーザプログラムとオペレーティングシステム間のコンテキストスイッチのパフォーマンスが大幅に向上します。[4] ：6.1
メモリ処理
Z80 と同様に、Z8000 にはダイナミック RAM を自動的にリフレッシュするシステムが含まれています。ほとんどのシステムでは、これは通常、ビデオ ディスプレイ コントローラまたは外部ロジックによって処理されます。これは、現在更新中のメモリ ページを保持する別のリフレッシュ カウンタ (RC) レジスタを介して実装されました。この機能は、RC の最上位ビットであるビット 15 を 1 に設定することでオンになります。次の 6 ビット (14 から 9) は、4 番目のクロック サイクルごとに測定されるレートです。標準の 4 MHz クロックでは、1 から 64 マイクロ秒ごとにリフレッシュを呼び出すことができます。残りの 8 ビットは、リフレッシュするメモリの行を選択します。[4] : 6.5、6.28
Z8000 にはセグメント化されたメモリマップがあり、7 ビットの「セグメント番号」と 16 ビットのオフセットがあります。両方の番号は Z8001 のピンで表され、23 ビットのメモリ、つまり 8 MB を直接アドレス指定できることを意味します。[4] : 6.19 命令は 16 ビットのオフセットにのみ直接アクセスできます。これにより、命令の形式を小さくすることができます。23 ビットのアドレスに直接アクセスできるシステムでは、コードで参照されるアドレスごとにメモリから 3 バイト (24 ビット) を読み取る必要があり、16 ビット バスで 2 回の読み取りが必要になります。セグメントを使用すると、アドレスは 16 ビットの読み取りを 1 回行うだけで済み、これをセグメント番号に追加して完全なアドレスを生成します。セグメント番号は、データが 16 ビット/64 KB 境界を越える場合にのみ更新する必要があります。[4] : 6.3
内部的には、アドレスはすべて 32 ビットです。上位 16 ビット ワードの 15 ビット目に 0 が付き、7 ビットのセグメント番号、そして 8 つのゼロが続きます。23 ビットのアドレスごとに 32 ビットのレジスタ空間が使用されるため、保存に必要なメモリは多くなりますが、アドレスを 16 ビット レジスタにきれいに保存でき、16 ビット ワードで発生するスタックからのプッシュとポップがより簡単になります。[4] : 6.6
オプションの 48 ピン Z8010メモリ管理ユニット(MMU) は、CPU からの 23 ビット アドレスを 24 ビット アドレスに変換することで、メモリ マップを 16 MB に拡張します。Z8010 には 64 個のセグメント記述子レジスタがあり、各レジスタには 16 ビットの基本物理アドレス、8 ビットの制限、および 8 ビットの属性セットが含まれます。CPU が特定のセグメント (7 ビット値) にアクセスしようとすると、Z8010 はセグメント番号の下位 6 ビットを使用してセグメント記述子レジスタを選択し、セグメント内の 16 ビット オフセットをそのレジスタ内の制限値と比較し、属性内の許可ビットをチェックしてアクセスが許可されているかどうかを確認します。アクセスが許可されている場合は、基本物理アドレスをセグメント オフセットに追加して物理アドレスを生成します。これにより、複数のプログラムを物理 RAM に分散させることができ、各プログラムには 8 MB の RAM 全体にアクセスしていると考えながら、独自の作業領域が与えられます。セグメントは可変長で、64 KB まで拡張でき、64 セグメントからメモリ全体にアクセスすることができます。64 を超えるセグメントが必要な場合は、複数の Z8010 を使用できます。7 ビットのセグメント番号の上位ビットによって、使用する Z8010 が選択されます。[5] [6] Z8010 は発売当時は入手できず、最終的には 9 か月から 1 年遅れました。[7]
Z8003/Z8004 のリリースとともに、ページ メモリのサポートを追加した Z8015 がラインナップに追加されました。主な違いは、Z8015 ではメモリが 64 個の 2 KB ブロックに分割されるのに対し、Z8010 ではメモリが 64 個の可変サイズのブロック (それぞれ最大 64 KB) に分割されることです。さらに、Z8015 ではセグメント番号が 7 ビットから 12 ビットに拡張され、それらが 23 ビットの全体アドレスの最上位ビットとして使用されて、元の 16 ビット オフセットの上位ビットが上書きされます。このアクセス スキームの利点は、ハード ドライブに 2 KB ブロックを簡単に読み書きできることです。そのため、このパターンは、最終的にセグメント違反で発生する状況とより一致します。[5]
その他の機能
Z8000 に見られる珍しい機能の 1 つ (より一般的にはミニコンピュータに関連付けられている) は、ベクター割り込みの直接サポートです。割り込みは、外部デバイスがプロセッサに何らかの条件が満たされたことを通知するために使用されます。一般的な使用法は、フロッピー ディスクの読み取りなどの低速プロセスからのデータが利用可能になり、CPU がデータをメモリに読み込めること を示すことです。
通常、小型マシンでは、割り込みが発生すると、さまざまなステータス ビットとメモリ位置を調べて、実際に割り込みを呼び出したデバイスとその理由を判断する特別なコードが実行されます。一部の設計、特にリアルタイム コンピューティング向けの設計では、メモリ領域が、特定のデバイスを処理するコードへのポインターまたはベクターのセットとして確保されます。次に、割り込みを発生させるデバイスは、通常は CPU のピンを介して、特定の割り込み番号 N を示す状態を設定します。割り込みが呼び出されると、CPU はすぐにテーブル内の N 番目のエントリにジャンプし、割り込みをデコードする必要がなくなります。これにより、追加の操作を実行する必要がなくなり、割り込み処理コードも簡素化されるため、割り込み処理が大幅に高速化されます。
Z8000 では、新しいレジスタがベクトルをサポートします。新しいプログラム ステータス領域ポインタです。これはレジスタ内のメモリ アドレスに似ており、2 つの 16 ビット値で構成され、上位 16 ビットにはセグメント番号が格納されます。下位 16 ビットは半分に分割され、上位 8 ビットにはオフセットが含まれ、下位 8 ビットは空です。特定のベクトルを呼び出すには、外部デバイスがアドレス バスに下位 8 ビット (場合によっては 9 ビット) を提示し、3 つの値から完全なベクトル アドレスが構築されます。[4] : 6.8
サポートチップ
ジログ
- Z8010: メモリ管理ユニット[8]
- Z8016: ダイレクトメモリアクセス転送コントローラ[9]
- Z8030:シリアル通信コントローラ[10]
- Z8036: カウンタ/タイマおよびパラレルI/Oユニット[11]
- Z8090: ユニバーサルペリフェラルコントローラ[12]
- Z8531: クロックジェネレータおよびコントローラ[13]
シャープ

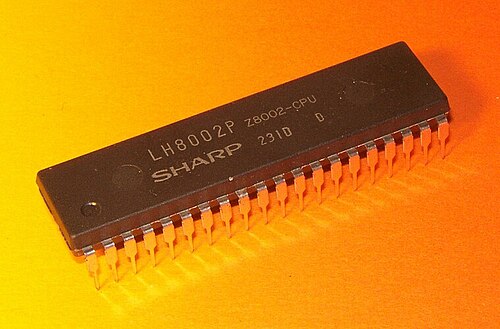

- LH8010/LH8010A: Z8010/Z8010A互換メモリ管理ユニット[14]
- LH8036/LH8036A: Z8036/Z8036A互換カウンタ/タイマおよびパラレルI/Oユニット[15]
- LH8072: 内部128バイトFIFOを備えたシリアルパラレルコンビネーションコントローラ[16]
- LH8073: GPIBコントローラ[17]
- LH8090: Z8090互換のユニバーサル周辺コントローラ。[18]
Z8000 CPU ベースのシステム
1980 年代初頭、デスクトップ サイズのUnixマシンでは Zilog Z8000 CPU が人気でした。これらの低コストの Unix システムにより、小規模な企業はネットワークが普及する前から、真のマルチユーザー システムを実行し、リソース (ディスク、プリンター) を共有できました。これらのシステムには、当時のサーバーに一般的だった内蔵グラフィックスではなく、 RS-232 シリアル ポート(4 ～ 16) とパラレル プリンター ポートしかありませんでした。
Z8000 ベースのコンピュータ システムには、Zilog 独自の System 8000 シリーズのほか、他のメーカーのシステムも含まれていました。
- 1980年: Onyx Systems社製のC8002はZ8002を使用し、バージョン7 Unixを実行し、C、FORTRAN 77、COBOLコンパイラが利用可能でした。端末接続用のシリアルポートが8つ、QICテープドライブが1つあり、価格は約25,000ドルでした。メインプロセッサは、ディスク、テープ、シリアルI/O操作を2番目のボード上のZ80プロセッサにオフロードしました。[19]
- 1981年: Zilog Systems Z-Lab 8000 プログラマー開発システム。256 KB の RAM と 24 MB ハードドライブ 1 台を搭載したモデル 20 システム (価格 27,000 ドル)、または 512 KB の RAM と 2 台のハードドライブを搭載したモデル 30 システム (価格 33,950 ドル) として提供され、Zilog の Unix の Zeus 拡張バージョンを実行しました。[20] Zilog は、Z-Lab 8000 と同様に、3 つの Z8010A メモリ管理ユニットを備えた 6 MHz Z8001A をベースにしたマルチユーザー ビジネス システムであるシリーズ 8000 をリリースしました。[21]
- 1981-1982: Plexus Industries の P/40 は、Z8000 ベースのプロセッサと、データ転送性能を最大化するように設計された多数の周辺コントローラを採用し、最大 3 MB/秒の直接メモリ アクセス スループットを実現した。512 KB の RAM と 72 MB のハード ドライブを搭載した「典型的な 8 ユーザー P/40 構成」の価格は 49,500 ドルで、Unix ライセンスは 5,000 ドル追加でかかった。[22] Plexus は 1982 年に P/25 を発売し、PDP-11/70 システムと同等の性能を謳った。[23] Plexus の後継モデルである P/60 は、入出力コントローラとして Z8000 を採用したが、メイン CPU として Motorola 68000 を導入した。[24] Plexus P/35 はこの一般的なアーキテクチャを維持した。[25]
- 1982年: Bleasdale Computer SystemsのBDC-600は、Xenixを実行するZ8000を搭載した構成で提供され、256KBのRAM、フロッピードライブシステム、10MBのハードドライブを提供し、8つの入出力ポートをサポートしました。マルチバス標準に基づいて、68000、Z80、6809、8086を使用するボードを含む他のプロセッサ構成も発表されました。 [26] Bleasdaleは後にBDC-680シリーズで68000アーキテクチャに焦点を合わせました。[27] : 8
- 1982年: Olivetti M20、COSMOSまたはCP/M 8000の派生版であるOlivetti PCOSを搭載したIBM非互換PC。[28]
- 1982-1983年: Onyx SystemsのC5002A、C8002A、Sundance-16はZ8001を使用し、Unix System IIIを実行しました。[29] [30]
- 1983年: Zilog Systems 8000 Series Twoは、32KBのキャッシュメモリを備えたより高速な11.1MHzのZ8001Bプロセッサを搭載し、512KBのRAMを搭載した3つのモデルが用意され、基本モデルでは2MB、その他のモデルでは4MBまで拡張可能で、最小構成の価格は19,950ドルから29,950ドルでした。これらのシステムはUnix System IIIを実行しました。[31]
- 1983年: エクソンオフィスシステム500シリーズおよび8400シリーズ。[32] [33]
- 1980-1986: Olivetti Linea 1 S1000、S6000、M30、M40、M50、M60、M70。OlivettiのこれらのミニコンピュータはすべてBCOS/COSMOSを実行していました。[28]
- 1985年:コモドール900コンピュータプロジェクト中止
- 1987年〜1989年：東ドイツのEAW（エレクトロ・アパレート・ヴェルケ）は、東ドイツのZ8000クローンであるU8000をベースにワークステーション/マルチユーザーシステムP8000を製造した。 [34]
Zilog S8000コンピュータは、ZEUS (Zilog Enhanced Unix System) と呼ばれる Unix のバージョンを搭載して登場しました。ZEUS は Unix バージョン 7 の移植版で、「Berkeley Enhancements」と呼ばれるものが含まれていました。ZEUS には、 RM/COBOL (Ryan McFarland COBOL) と呼ばれるCOBOLのバージョンが含まれていました。RM/COBOL が利用可能だったため、多くの商用アプリケーションを S8000 コンピュータに迅速に移植できましたが、これは長期的な成功にはつながりませんでした。S8000 は、米国のIRSや納税申告書作成者の間で一定の成功を収め、電子的に提出された納税申告書の処理にこのモデルを使用しました。[35]
Z8000は、スティーブ・シアシアがByte誌のCircuit Cellarコラムで取り上げたトランプカードプロジェクトで取り上げられ、IBM互換PCで使用できるZ8001プロセッサと512KBのRAMを搭載した拡張カードを提供した。[36]このボードにはBASICとCのコンパイラが付属し、アセンブラとCP/M-80用に書かれたプログラムを実行できるZ80エミュレータも付属していた。トランプカードではUnixも利用可能になる予定だった。[37]
「価格の割に性能が概ね良好で、かなり高速なスーパーマイクロ」としてやや好意的に受け止められたものの、Z8000 の 16 ビット アーキテクチャの制限、つまり 1 プロセスで 64 KB を超えるデータにアクセスするにはセグメント処理が必要だったため、モトローラやナショナル セミコンダクターの 32 ビット プロセッサ アーキテクチャが広く採用されるようになると、シリーズ 8000 製品の寿命に疑問が生じました。[38] Zilog Systems は最終的に AT&T の 32 ビットWE32100プロセッサを採用し、既存の System 8000 Series 2 モデルの 32 ビット アップグレードと並行して、新製品 System 8000/32 で導入しました。これにより、Zilog Systems 製品に Unix System V を導入できるようになりました。[39]
ザイログのシステム部門が、ザイログのコンポーネント部門の製品を継続して使用するのではなく、WE32100 を採用したのは、相反する要件によるものであった。ザイログは、軍事およびグラフィック アプリケーションで 16 ビット製品の採用が成功したことを踏まえ、Z8000 の 32 ビット後継機である Z80000 の導入を目指したが、システム部門は Unix サポートと商用アプリケーションを優先した。その結果、WE32100 を「最高の UNIX チップ」として採用するという結論に達した。[40]その後ザイログは、これらの製品の最初の代替供給元となる 5 年間の WE32100 チップセット製造契約を発表した。[41]
XenixオペレーティングシステムのZ8000バージョンがありました。 [42] 1982年に、Digital ResearchとZilogはCP/MをZ8000で利用できるようにする契約を発表しました。[43]
ナムコは、アーケード ゲーム「ポール ポジション」および「ポール ポジション II」で Z8000 シリーズを使用しました。このマシンでは、Z8000 の 64 KB バージョンである Z8002 が 2 つ使用されました。
ある例では、Z8001 は機能ベースのアーキテクチャを実装するために使用され、Z8001 のアドレス指定モデルのセグメント番号を使用して仮想プロセッサの機能レジスタを示しました。このような仮想プロセッサは、Z8001 に「インテリジェント メモリ デバイス」を追加することで提供され、メモリ管理とコンテキスト スイッチング機能が提供され、追加の機能関連命令がエミュレーションによってサポートされました。[44]
この装置が軍の設計に組み込まれたとの報告[45]は、Z8000がZilog Z16C01/02 CPUの形で生き残ったことの説明になるかもしれない。また、標準中央航空データコンピュータ（SCADC）はZ8002を使用していた。[46]しかし、Zilogからのサポート終了通知は2012年に送られた。[47]
限定的な成功
Z8000は1980年代初頭に多少使用されたものの、比較的早く他のデザインに取って代わられました。[48]
当時ザイログのCEOだったフェデリコ・ファギンは後に、これはザイログがエクソンのベンチャーキャピタル部門であるエクソン・エンタープライズと資金提供契約を結んでいたためだと示唆した。エンタープライズはコンピュータ分野に数多くの投資を行っており、1980年代初頭には大規模システム分野でIBMの競合相手としての地位を確立していた。ファギンはIBMがザイログを競合相手とみなし、結果としてZ8000の検討を拒否したのではないかと示唆した。[48]
しかし、ファギンは、Z8000 のセグメント化されたアーキテクチャは、Apple Macintosh などのシステムでは単一のアドレス空間で 64 KB を超えるメモリに容易にアクセスする必要がある、新興の「グラフィックスベースのアプリケーション」には不利であると認めた。製品を市場に投入するまでのプロセスが予想以上に長かったことも、採用されなかった一因であると認められ、ファギンは、インテルが 8086 で経験したように、「最初に、最も強力なマーケティングと最も強力な勢いを持つこと」が、この種の製品が成功するための唯一の残された道であっただろうと指摘した。[49]
1980 年代初頭に設計者が選択できた選択肢を調査すると、Z8000 がそれほど人気が出なかった理由はいくつかあることがわかります。
バイトふるいのアセンブリ言語バージョンを比較すると、5.5 MHz Z8000 の 1.1 秒は、Zilog の 4 MHz Z80 の 6.8 秒や人気の 1 MHz MOS 6502の 13.9 秒など、置き換えた 8 ビット設計と比べても印象的です。新しい 1 MHz Motorola 6809でさえ、5.1 秒とかなり遅いです。[50]また、 1.9 秒を記録した8 MHz Intel 8086や、4 秒を記録したより安価な 5 MHz Intel 8088と比べても、十分に優れています。[50]
インテルのプロセッサはZ8001に簡単に追い抜かれましたが、40ピンDIPにパッケージされていたため、48ピンのZ8001よりも実装コストが安くなりました。Z8002も40ピンパッケージを使用していましたが、16ビットアドレスバスで64KBのRAMにしかアクセスできませんでした。一方、インテルのプロセッサは20ビットバスで1MBのRAMにアクセスできます。内部的には、Z8000の23ビットアドレスは、16ビットベースアドレスと個別のセグメントレジスタを使用するインテルのよりシンプルなシステムよりも処理が複雑でした。（当時の）大容量のメモリにアクセスできる低コストのオプションを探している人にとって、インテルの設計は競争力があり、1年以上前に利用可能でした。[50] [より良いソースが必要]
純粋なパフォーマンスを求める人にとって、Z8000 は 1979 年初頭に入手可能な最速の CPU でした。しかし、これは数か月間だけのことでした。16/32 ビット 8 MHz のMotorola 68000 は、同年後半に発売され、同じ Sieve テストで 0.49 秒というタイムを記録しました。これは Z8000 の 2 倍以上の速さです。[50] 68000 はさらに大きな 64 ピン DIP レイアウトを使用していましたが、40 ピン以上に移行することをいとわない人にとっては、当時としては断然最速のプロセッサであった Z8000 の代償としては小さいものでした。32 ビットの命令とレジスタ、および 16 MB のフラット アドレス指定を備えた 24 ビットのアドレス バスの組み合わせは、設計者にとって非常に魅力的であり、これは Faggin 氏も認めています。[48]
さらに問題なのは、Z8000が最初にリリースされたとき、多くのバグがあったことである。これは、当時のほとんどのプロセッサとは異なり、マイクロコードを使用せず、CPUに直接実装されたロジックに依存していた複雑な命令デコーダによるものだった。これにより、設計ではマイクロコードストレージと関連するデコードロジックを排除することができ、トランジスタ数は17,500にまで削減された。[51]対照的に、同時代のIntel 8088は29,000個のトランジスタを使用し、[52]数か月後のMotorola 68000は68,000個を使用していた。[ 53 ]
二次情報源

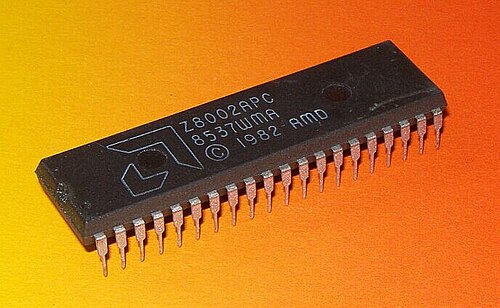

Z8000は、 AMD、[54] SGS-Ates、東芝、シャープなど複数のサードパーティによって製造されました。[55]
