バスマウス

バスマウス

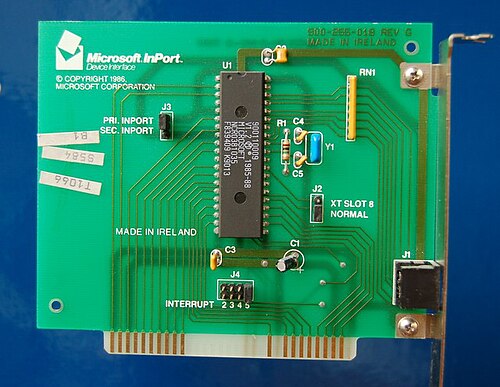

	8 ビット ISA (XT バス) カード形式の Microsoft InPort バスマウスアダプタ
タイプ	コンピュータのマウス入力ポート
生産履歴
デザイナー	マイクロソフト
設計	1980年代後半
生産	1980年代から2000年
代替品	PS/2 ポート、USB (2000 年、24 年前)
一般仕様
外部の	はい
ケーブル	9本のワイヤーとシールド
ピン	9
コネクタ	ミニDIN9
データ
データ信号	30～200 Hz（割り込みモード）、3つのボタン状態信号とマウス移動用の直交信号
ピン配置
	正面から見たメスポートのピン配置
ピン1	SW2
ピン2	SW3
ピン3	グランド
ピン4	翻訳
ピン5	やあ
ピン6	やぶ
ピン7	SW1
ピン8	Vcc
ピン9	1000
	XA/XB および YA/YB は、直交位相に基づいて動きと方向を示します。

バスマウスは、特殊なインターフェイス (元々は、Microsoft のオリジナルマウス製品用に開発されたMicrosoft InPort インターフェイス) を使用してコンピューターに接続されるPC コンピューターマウスの一種です。

1980 年代後半、マウスは IBM 互換のパーソナルコンピュータに統合されておらず、マウスを接続する 2 つの一般的な方法のうちの 1 つは、ISAアドインカードを介して実装された特殊なバスインターフェイスでした。もう 1 つの方法はシリアルインターフェイスでした。Microsoft に加えて、Logitechもバスマウスインターフェイスカードを作成しました。

IBM PS/2が導入されたとき、キーボードコントローラと統合されたマザーボードマウスインターフェイスが含まれていました (PS/2 ブランドが廃止された後もずっとPS/2 マウスインターフェイスと呼ばれていました)。これにより、バスマウスデザインはすぐに市場から消えていきました。

参照

Paul, Matthias R. (2002-04-06). 「Re: [fd-dev] ANNOUNCE: CuteMouse 2.0 alpha 1」. freedos-dev . 2020-02-07 にオリジナルからアーカイブ。2020-02-07に取得。[…] オリジナルのMouse Systems Bus Mouse は、通常の Mouse Systems シリアルプロトコルを使用する通常のシリアル8250互換マウスですが、この 8250 タイプのチップのベースアドレスは通常のCOM ポートアドレス 3F8h、2F8h、3E8h、または 2E8h のいずれでもなく、238h または 338h のいずれかです。これらのアドレスは、他のアドレスに加えて、ドイツの c't UniRAM アドオンISA カードのシリアルポートの代替アドレスとしてもサポートされています。 […] 他のベンダーのバスマウスは完全に異なるインターフェイスを使用し、部分的に同じI/O アドレスに存在します[…]
