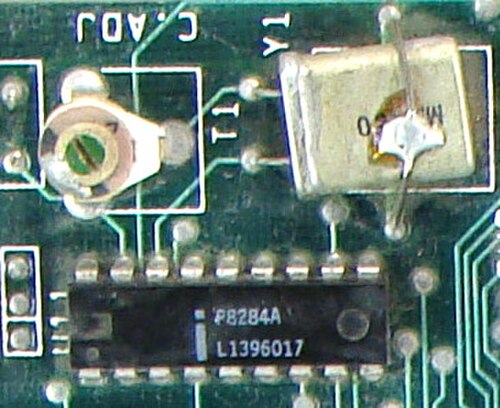

インテル8284

Intel 8284は、主にIntel-8086 / 8087 / 8088 / 8089シリーズ プロセッサにクロック信号を供給するために開発されたクロック発振器チップです。このチップの商用版は 18 ピンDILおよび 20 ピンPLCCパッケージで提供され、当初は $4.90 USD で販売されていました。^{[ 1 ] [ 2 ] [ 3 ]}  -40 °C ～ +85 °Cの温度範囲に対応する産業用バージョンは $13.50 USD で販売されていました。^{[ 4 ]} 入手可能な 82C84A CMOS バージョンは、沖電子工業株式会社に委託されていました。^{[ 5 ]} 入手可能なパッケージ化された Intel 82C84A バージョン (20 ピンPLCC)は、1986 年第 1 四半期にサンプル出荷されていました。 ^{[ 6 ]}

8284は、入力クロックの3分の1の周波数（8284Aでは5MHzまたは8MHz、8284A-1では10MHz）のクロックジェネレータを内蔵しており、外部水晶発振器とクロック入力から選択可能です。メインクロック出力は、デューティサイクル33.3%の4.5V（Vcc @ 5V）パルス波で構成され、メインクロックの半分の周波数でデューティサイクル50%の周辺クロックも備えています。システムの適切な起動を可能にするための遅延を許容する追加ロジックも用意されています。IBM PC、IBM PC XT、IBM PCjrで使用されています。
