エッジコネクタ

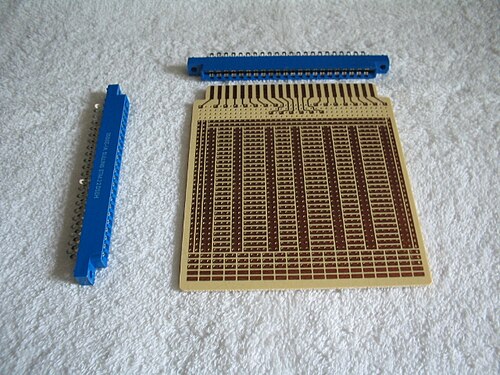

エッジコネクタは、プリント回路基板(PCB)の一部で、基板の端まで伸びるトレースで構成され、対応するソケットに差し込むようになっています。エッジ コネクタは、必要なのは個別のメス コネクタ1 つだけ(オス コネクタは PCB の端から形成されます) なので、コストを節約できるデバイスです。また、エッジ コネクタは、かなり堅牢で耐久性があります。エッジコネクタは、 PCI、PCI Express、AGPカードなどの周辺カードの拡張スロットとしてコンピューターでよく使用されます。

エッジ コネクタ ソケットは、片側が開いたプラスチックの「ボックス」で構成され、長い方の辺の片側または両側にピンがあり、開いた中央の中央に押し込むようにバネが付いています。コネクタには、正しい極性を確保するためのキーが付いていることが多く、極性のためと、間違った種類のデバイスが挿入されないようにするための突起やノッチが付いている場合があります。ソケットの幅は、接続する PCB の厚さに合わせて選択されます。

ソケットの反対側は、リボン ケーブルに固定される絶縁貫通コネクタになっている場合が多くあります。または、反対側がマザーボードまたはドーターカードにはんだ付けされている場合もあります。

エッジ コネクタは、拡張カードやコンピュータ メモリをシステム バスに接続するために、パーソナル コンピュータでよく使用されます。エッジ コネクタを使用する拡張周辺機器テクノロジの例には、PCI、PCI Express、AGP などがあります。スロット 1とスロット Aでもエッジ コネクタが使用されました。プロセッサは、以前やそれ以降のようにマザーボードに直接取り付けられるのではなく、エッジ コネクタ付きのカードに取り付けられます。

IBM PC では、 5.25 インチフロッピー ディスク ドライブを接続するために、リボン ケーブルに接続されたエッジ コネクタ ソケットが使用されていました。3.5 インチ ドライブでは、代わりにピン コネクタが使用されます。

ビデオゲームのカートリッジは通常、エッジコネクタ付きのPCBの形をしており、ソケットはコンソール自体の中にあります。任天堂エンターテイメントシステムは、ゼロ挿入力エッジコネクタを使用するように設計されたという点で珍しいものでした。^[1]ユーザーがカートリッジをソケットに直接押し込むのではなく、カートリッジは最初にベイに配置され、次に機械的に所定の位置に下げられました。

1985 年のAmiga 1000以降、さまざまな Amiga モデルで 86 ピンの Zorro I エッジ コネクタが使用され、その後Amiga 2000以降の上位モデル では内部 100 ピンのZorro IIスロットに再設計されました。
