スチールハンドグラネート

スティールハンドグラネートはドイツ語で「棒手榴弾」を意味し、一般的には第一次世界大戦と第二次世界大戦引き紐式のが特徴ですドイツ帝国軍によって導入され国防軍によって導入されました。

スティールハンドグラネートファミリーの独特な外観から、イギリス軍の俗語では「ポテトマッシャー」と呼ばれており、20世紀の最も認識しやすい歩兵兵器の1つとなっています。 ^{[1] [ページが必要]}

スチールハンドグラネート: M15、M16、M17

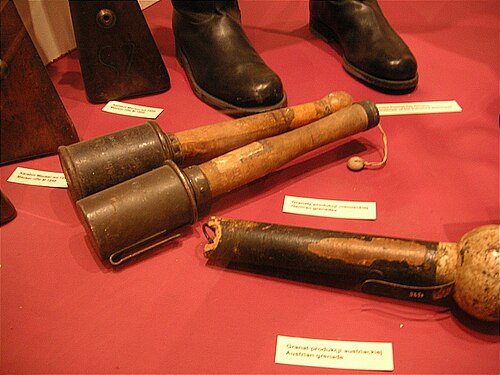

第一次世界大戦のスティールハンドグラナテン2つと、それに似たオーストリア・ハンガリー帝国の陶器のデザイン。前面のスティールハンドグラナテンはモデル 1917 で、背面のスティールハンドグラナテンはベルト クリップが見えるモデル 1916 です。
原産地	ドイツ帝国
サービス履歴
使用中	ドイツ帝国（1915年～1918年）
使用者	ユーザーを見る
戦争	第一次世界大戦
生産履歴
設計	1915年、1916年、1917年（それぞれ）
バリエーション	スチールハンドグラネート 15 (M15) スチールハンドグラネート 16 (M16) スチールハンドグラネート 17 (M17)
仕様
充填	トリニトロトルエン
爆発 メカニズム	摩擦点火装置と4+1 ⁄ 2秒の遅延

ドイツは、要塞攻撃の先鋒部隊のみが使用する、重さ750グラム（26オンス）の球形破片手榴弾（クーゲルハンドグラネート）という1種類の手榴弾を持って第一次世界大戦に参戦した。この手榴弾は、訓練を受けていない部隊が通常の戦場で使うには重すぎ、大量生産にも適していなかった。このためドイツには標準装備の手榴弾がなく、適切な手榴弾が供給されるまで、イギリス製の手榴弾に似た即席の設計が使用された。^[2]

ドイツは戦争の 2 年目にあたる 1915 年に「棒手榴弾」を導入しました。その珍しい外観はさておき、棒手榴弾は摩擦点火システムを採用していました。これはドイツの他の手榴弾では使用されていましたが、国際的には珍しいものでした。

第一次世界大戦中、M1915 (モデル 1915) という名称のシュティールハンドグラナーテは、イギリスの標準装備のミルズ爆弾シリーズと技術的に競合しました。最初のミルズ爆弾である手榴弾No.  5 Mk. 1 は、ドイツのモデル 1915 と同じ年に導入されましたが、製造の遅れにより、1916 年まで一般軍に広く配備されませんでした。そのため、ドイツ軍が新しいモデル 1915 手榴弾を大量に保有していた時期が少しありましたが、イギリス軍は少数しか保有していませんでした。

第一次世界大戦が進むにつれて、モデル 1915シュティールハンドグラナーテはさまざまな変更を加えて改良されました。これらの派生型は、モデル 1916 やモデル 1917 などの名称が付けられました。

1915年、ドイツ帝国の産業は、オリジナルの手榴弾「モデル1915」（M15）を設計し、生産を開始しました。この手榴弾は、当時のほとんどの手榴弾で使用されていた雷管ピンとは異なり、起爆装置を使用していました。簡単に認識できる「ポテトマッシャー」の形状は、さまざまなスタイルと設計の選択の結果です。この手榴弾は、長い中空の木製ハンドルの上にある鋼板シリンダー内にチャージヘッドを搭載していました。内部では、爆薬（当初はアンモニアでしたが、後に約170 g（6.0オンス）のトリニトロトルエン充填物^[3]  ）が起爆装置に接続され、起爆装置から引き紐が中空のハンドルの長さに沿って伸び、ベースから出ていました。これを使用するには、兵士が紐を下方に引っ張り、起爆装置内の点火装置に粗い鋼棒を引き込みます。棒の擦れにより火花と炎が出て導火線が燃え上がります。この導火線が起爆装置に到達するまでに約 4 秒半かかり、その後爆発しました。

英国陸軍省は、ミルズ爆弾の平均投下距離を、立った状態で27メートル（30ヤード）、しゃがんだ状態で23メートル（25ヤード）、うつ伏せ状態で22メートル（24ヤード）と報告した。^[4]当時の手榴弾の問題の1つは、着地後に予測できない転がり方をすることだった。シュティールハンドグラネートでは、その問題はそれほど問題にならなかった。丘をまっすぐ転がり落ちたり、起伏のある地形を横切ったりするのではなく、左右に転がった。しかし、サイズが大きく、全体の形状が不規則だったため、携行できる手榴弾の数は少なかった。また、ミルズ爆弾などの連合軍の同等品よりも手榴弾の起爆に時間がかかった。

シュティールハンドグラネートは主に衝撃爆風効果に依存しており、その薄い金属容器は、ミルズ爆弾やフランスのF1手榴弾、後の第二次世界大戦中のアメリカのMk 2手榴弾、ロシア（後のソ連）のF1手榴弾など、当時の多くの手榴弾と比較して、破片をほとんど発生させませんでした。破片手榴弾は、広範囲にわたって敵の歩兵を負傷させる可能性のある破片を発生させるため、これらのタイプは、野原、爆破された無人地帯、海岸、広々とした塹壕、広い市街地の通りなどの開けた場所で非常に役立ちました。

震盪手榴弾は、主に爆発物の爆風で近距離の敵を気絶させ、ライフルや銃剣で標的に接近する直後の歩兵攻撃の抵抗を減らすために設計されました。シュティールハンドグラネートは、建物、要塞、敵戦車の戦闘室などの閉鎖されたエリアの掃討に非常に効果的で信頼性がありましたが、広い開けた場所でのパフォーマンスは満足のいくものではありませんでした。爆発効果は限られた距離で消えますが、同等の破片手榴弾の破片は数百メートルも飛ぶ可能性があります（特に開けた場所では、金属の破片が友軍の誤射による死傷者を出すことは非現実的ではありませんでした）。

M15 手榴弾の信管を作動させる引き紐は基部から突き出ており、第一次世界大戦の戦場では瓦礫や散乱物に引っかかって信管が点火し、気づかない歩兵のベルトの上で手榴弾が爆発する恐れがありました。この結果、モデル 1916 (M16) が導入されました。

M16 は機能的には M15 と同一ですが、安全性を高めるために引き紐が変更されました。手榴弾の底部に小さな磁器の玉が置かれ、引き紐に直接取り付けられました。これにより、紐が露出するのを防いでいます。小さな玉は木製のハンドルに部分的に包まれているため、引き抜くにはある程度の力が必要でした。兵士が紐自体を引っ張る必要がなくなったことを除いて、操作はほぼ同じです。

第一次世界大戦の後半には、スティールハンドグラナーテの別の開発が実施され、プライミング システムに影響を及ぼしました。スティールハンドグラナーテのハンドルのベースがわずかに再設計され、金属製のカバー キャップが導入されました。このキャップは磁器製のビーズと引き紐を隠し、ハンドル内に自由に収まるようにしました。オペレーターはキャップを引き抜いてから、M16 と同様に引き紐を引きました。

•
  ブリティッシュ・ミルズ爆弾手榴弾とM1879ライヒスリボルバーの中にあるM17手榴弾
•

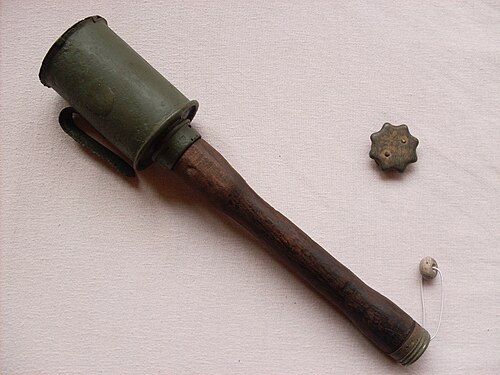

  M17手榴弾の金属キャップを取り外しました
•
  M17手榴弾の露出した引き紐

スチールハンドグラネートモデル 1924

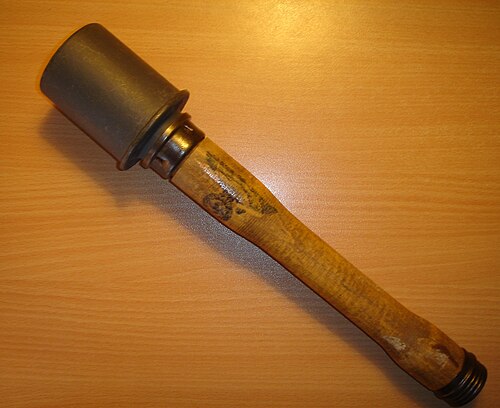

モデル 1924スチールハンドグラネート
原産地	ワイマール共和国
サービス履歴
使用中	ワイマール共和国（1924年 - 1933年） ナチスドイツ（1933年 - 1945年）
使用者	ユーザーを見る
戦争	スペイン内戦 日清戦争 第二次世界大戦
生産履歴
設計	1924
仕様
質量	595 g (1 ポンド 5.0 オンス)
長さ	365 mm (1 フィート 2.4 インチ)
直径	70 mm（2.8インチ）
充填	トリニトロトルエン
充填重量	170 g（6.0オンス）
爆発 メカニズム	摩擦点火装置と4¹/₂秒の遅延

第一次世界大戦の終結に伴うドイツ帝国の敗北により、ドイツの工業力と軍事力は崩壊し、多くの計画やアイデアが何年も忘れ去られました。新たに成立したワイマール共和国が物理的および経済的荒廃を徐々に修復し始めると、同盟国が設定した制限の下でゆっくりと軍の再建が許可されました。

ワイマール共和国は手榴弾を復活させ、1924 年に新しいバージョン「モデル 1924」(M24) を作成しました。同じ爆薬と信管を保持しながら、M24 とオリジナルの M15 の主な違いは、わずかに短い装薬ヘッドとベルト キャリー クリップの削除です。同時に、木製のハンドルが長くなりました。これらの設計変更の目的は、単に機動性を高めることでした。ドイツ兵は簡単に (そしてよくそうしました) 手榴弾を制服のベルトの後ろに押し込み、しっかりと保持することができました。わずかに軽量で厚さが薄くなったため、全体的な使用性が向上しました。

M24（生産数7,550万個）は、より一般的なモデル39手榴弾（生産数8,420万個）と並んで、第二次世界大戦中のドイツ国防軍の標準的な手榴弾であった。^[5] 急速に変化する現代の戦争の分野に適応するために、ドイツ兵はM24を正面に携行し、迅速かつ容易に取り出せるようにした。しかし、戦争後期には、爆発や熱によってベルト上の手榴弾の導火線に引火する可能性が高く、不必要な死傷者を出す結果となったため、異なる方法で携行することがしばしば推奨された。

モデル 24手榴弾は輸送中、特別に設計された木箱に収納され、最大 15 個の手榴弾を運ぶことができました。安全対策として、ドイツ国防軍の部隊は、戦闘に突入する前にのみ実際の起爆装置を挿入するように指示されました。しかし、戦争後期には、東部でのソビエト赤軍の猛烈さや西部戦線での連合軍の着々とした進撃により、多くのドイツ国防軍兵士が常に武器を準備していました。各爆発物には、「使用前に起爆装置を挿入してください」という 注意書きがステンシルで刻まれていました。

モデル 1924 は、敵の装甲車両に損傷を与えたり、無力化したり、要塞を破壊するのに、単体では効果があまりありませんでした。また、当時の他のほとんどの手榴弾のような破片効果もありませんでした。これらの欠点を克服するために、第二次世界大戦中、ドイツのさまざまな産業が M24 の実用性と能力を拡大するいくつかの派生型を生産しました。

ソ連侵攻の数々の作戦中、陸軍は凍結条件下ではM24の信管が点火しない可能性があることを発見した。これに対応して、耐寒性爆薬を搭載した派生型が開発され、東部戦線（特に現在のロシア）に展開したほとんどの部隊に供給された。生産中、金属製の装薬ヘッドにはドイツ語のKalt （英語：cold）を表すKの文字が刻まれていた。^[6]

ドイツ国防軍には、歩兵が前進や退却を援護したり、陣地を攻撃したりするのに使える適切な発煙手榴弾がなかった。そこでM24の発煙版であるネーベルハンドグラナーテ39（英語：霧手榴弾39）が作られた。^[7]この手榴弾は、改良された信管機構と、爆薬の代わりに発煙弾を備えていた。煙は、装薬の頭部の下側にある小さな通気孔から排出される。M4と容易に区別できるように、頭部に大きなマークが付けられ、柄には白い帯が付けられた。後に、触って区別できるように柄に凹凸が付けられた。^[7]

第二次世界大戦に参加したほとんどの部隊と同様に、ドイツ国防軍は、訓練中に新兵が手榴弾を適切に投げて操作する方法を指導するために、標準支給手榴弾の不活性（爆発しない）練習用バージョンを製造した。Übungs -Stielhandgranate 24（英語：Exercise-stick hand grenade 24）と呼ばれる練習用バージョンが導入され、大きな穴が全体に開いた明るい赤色の弾頭が特徴であった。^{[8] [9]} Übungs -Stielhandgranate 24には、練習用の炸薬と、使用すると爆発を知らせるバンという音と煙を出す引き紐付きの信管を装備することができた。^{[8] [10]}

M24は戦車や建物などの硬い標的に対しては有効性がなかった。一般的な解決策は即席の「バンドルチャージ」で、正式にはGeballte Ladung（英語：集中チャージ）と呼ばれていた。^[11]ハンドルとヒューズを取り除いたM24手榴弾のヘッドを、通常はロープ、布、または金属ワイヤーで完全な手榴弾の周りに縛り付ける。この解決策は第一次世界大戦中にM15、M16、およびM17手榴弾を使用して最初に発明された。^[11]これらの「バンドルチャージ」は、完全な手榴弾の周りに最大6つのヘッドを追加して作成することができ、最も一般的なスタイルは4つまたは6つのM24ヘッドを追加するものでした。^[要出典]

この費用対効果が高く信頼性の高い解決策により、ドイツ国防軍の標準的な歩兵は爆発力の 7 倍もの手榴弾をすぐに即席で作ることができた。しかし、重量が増したために投げるのが難しくなり、サイズが大きくなるため片手で運ぶのは現実的ではなく、持ち運べる数もはるかに少なくなった。これらの要因により、装甲車両に直面した歩兵小隊は、束ねた炸薬を使用するには、距離が短くなるまで近づかなければならなかった。第二次世界大戦の初期には、装甲車両や構造物などの硬い標的と戦うために設計された、真に効果的なドイツの手持ち式兵器はほとんどなく、戦争後期になってもこのタイプの束ねた炸薬は、一般的な陸軍歩兵にとって有用なままであった。 [ ^11]

M24手榴弾を使った別の即席兵器に、Gestreckte Ladung（英語：Elongated Charge）がある。これは、M24手榴弾のハンドルと導火線を取り外して起爆装置に交換した複数のM24手榴弾を長い棒や板に重ねて取り付け、一方の端に完全な手榴弾を取り付けて爆発を起こしたバンガロール魚雷の一種である。 ^[11]

ナチスドイツとは別に、第二次世界大戦中はシュティールハンドグラネート24が世界中で使用されました。多くの国が直接この手榴弾を入手または備蓄を購入するか、あるいはわずかな調整を加えた類似のバージョンを作成しました。

中国は、1926年から1941年にかけての中独協力体制においてドイツが中国軍の近代化に関与した結果として、M24シュティールハングラナーテの使用を開始しました。この期間中、中国軍はシュティールハングラナーテ24 などのドイツの制服と装備を採用しました。

日中戦争（1937年 - 1945年）の間、中国人は国民革命軍が使用した1924年型手榴弾を​​ベースに設計・製造した。この手榴弾は戦争中ずっと中国軍が使用した主な手榴弾であった。M24にヒントを得たクローン製品は設計が単純で、兵器庫（主に第1、11、21、24、25、30軍）だけでなく民間人の手による手作業でも大量生産された。^[12]毎月数十万個の手榴弾が製造された。^[12]設計には多少のバリエーションがあったが、ほとんどは同じ基本パターンに従っていた。つまり、木製の柄に円形または円筒形の弾頭と、ゆっくり燃える導火線だ。炸薬はTNT火薬と硝酸カリウムの混合物で、一般にドイツ製のものよりやや威力が弱かった。^{[12] [13]} 1939年、ハンドルが小さく、爆薬の圧縮率が大幅に高い新設計の試験が開始された。このモデルは軽量で威力も高く、兵器局はこれをすべての兵器庫の新たな標準タイプとすることを決定した。^{[12] [14]}

ドイツ軍と同様に、中国軍兵士は要塞や車両などを爆破するために手榴弾を束ねることが多かった。別の戦術としては、手榴弾を長い竹の棒に結び付け、例えば壁や窓に突き刺すというものがあった。^[12]

第二次世界大戦後、人民解放軍は「67式」と呼ばれる手榴弾の派生型を標準化した。これは人民解放軍の標準手榴弾となり、ベトナム戦争中にはベトコンとベトナム人民軍にも大量に供給された。^[15]

•
  ドイツ軍の制服を着てM24を携行する中国歩兵
•
  ドイツのヘルメットをかぶり、M24型手榴弾を​​持っている中国兵士
•
  M24のコピーを手作業で製造する中国人労働者。
•
  1942年頃の中国製戦闘ベスト。中国製の棒状手榴弾4個を装備している。
•
  台児荘の戦いで日本軍の戦車に対抗するため、M24型手榴弾の爆発ベストを着用した中国人自爆犯

1938年、日本軍は中国の24式手榴弾をコピーし、満州（当時は満州国）の日本工場で製造した。これらは「98式」と命名された。オリジナルのドイツ製M24や中国製のものと異なり、98式は破片手榴弾であった。しかし、その装薬は弱く、85g（3オンス）のピクリン酸（TNTより強力だが安全性は低い）しか入っていない。この武器には点火コードにプルリングが付いており、信管遅延は4～5秒（手榴弾によって異なる）であった。中国の手榴弾と同様に、これは1924年型の粗雑なコピーであり、その有効性にはいくつかの問題があった。^[14]

第二次世界大戦につながる軍拡競争に追いつくため、スウェーデンは1939年にドイツ製のM24を大量に購入し、これをspränghandgranat m/39（略称shgr m/39）として採用した。これは「爆発性手榴弾m/39」の意である。^{[16]その後の出荷では、金属製の引き紐や}ナイトロライトなどの安価な爆薬などの戦時中の変更が加えられ、最終的にm/39、 m/ 39A、m/39B、m/39Cの4つの設計が使用されることになった。^{[17]これらは}冷戦中に消費されるまで使用され続けた。^[10]

M24とともに、演習用の「Übungs-Stielhandgranate 24」型も購入され、övningshandgranat m/39（略称övnhgr m/39）として採用された。これは「演習用手榴弾m/39」を意味する。^[16]これらはスウェーデンのカラーコードに従って塗装され、演習用爆薬であることを示す青いストライプが入った。ドイツのものは赤く塗装されていた。^[8]その後、övnhgr m/39はより現代的な演習用爆薬を使用するように改造され、アップグレードごとに接尾辞が付けられ、 ^{[17]最終的に}övnhgr m/39Cとなった。^[10]

スウェーデンもM24に似た独自の設計を製造した。これはハンドルに引き紐が通っており、時限信管を作動させるのに便利であるが、ハンドルに金属製の管が使われていたり、弾頭がより丸みを帯びていたり、全体的な設計に生活の質を高める工夫が施されていたりと、多くの点で異なっていた。この銃はspränghandgranat m/43と命名された。^[17]

•
  スウェーデン語spränghandgranat m/39 ( shgr m/39 )
•
  スウェーデンのövningshandgranat m/39 ( övnhgr m/39 )

戦争が進み、ドイツ国防軍がソ連に対する力と勢いを失い始めると、ナチスドイツは兵器の安全性と信頼性を確保するための対策を実施し始めました。ドイツ国防軍は、軍備、弾薬、兵器の欠陥によって引き起こされる負傷や死亡のリスクを最小限に抑える必要がありました。

戦争が進むにつれて、ドイツの工業力は低下しました。その結果、弾薬、装備、兵器の生産はより容易かつ低コストでなければならなくなりました。これらのうち、Maschinengewehr 42のように、リソースの面で成功を収めたものもありましたが、多くは既存のアイテムのよりシンプルで安価なバージョンに過ぎませんでした。モデル 1924 手榴弾は、技術的にはモデル 1943 (M43) によって「後継」されました。これは、生産を容易にするためにいくつかの高価な部品が削除または交換されたコピーであり、このため、オリジナルは戦争の終わりまで ドイツ国防軍歩兵隊で使用され続けました。

M43の設計における唯一の大きな変更点は、起爆装置が内蔵されたことであり、これは信管と爆薬が直接リンクされていることを意味する。M43はまた、当時のドイツの別の手榴弾であるモデル39手榴弾と非常によく似た、全く異なる信管アセンブリを採用した。M24のように引っ張り紐のためにスティックをくり抜く必要がなくなったため、各手榴弾の製造に必要な木工作業の量が最小限に抑えられただけでなく、スティックがオプションになったため、モデル39の代わりに使用でき、手榴弾をどの構成で使用するかを選択できるようになった。2種類の生産を1つのラインに統合することが意図されていたのか、それが有益な副作用であったのかは不明である。^[18]

ドイツのStielhandgranateシリーズは、2つの世界大戦を含む多くの紛争で使用されてきました。
