M198榴弾砲

M198
タイプ	牽引式榴弾砲
原産地	アメリカ合衆国
サービス履歴
使用中	1979年～現在
使用者	演算子を参照
戦争	レバノン内戦 湾岸戦争ソマリア 内戦アフガニスタン戦争（2001年～2021年）イラク戦争イラク戦争（2013年～2017年）シリア内戦
生産履歴
設計	1968–1977
メーカー	ロックアイランドアーセナル（米国）
単価	527,337米ドル
生産	1978–1992
建造数	1,600+
仕様
質量	7,154 kg (15,772 ポンド)
長さ	戦闘: 11 m (36 フィート 2 インチ) 移動: 12.3 m (40 フィート 6 インチ)
バレルの 長さ	6.09メートル（19.98フィート）L/39 [1]
幅	移動距離: 2.8 m (9 フィート 2 インチ)
身長	移動距離: 2.9 m (9 フィート 6 インチ)
クルー	9人の兵士
シェル	装薬と弾丸を別々に装填する[2]
口径	155 mm (6.1 インチ)
逆子	中断されたねじ[2]
反動	油圧空気圧式[2]
キャリッジ	スプリットトレイル[2]
標高	−5°～+72°
トラバース	45°
発射速度	最大: 4 rpm 持続: 2 rpm
銃口速度	684 m/s (2,240 フィート/s)
最大射程距離	従来型: 22.4km (14 マイル)、RAP : 30km (18.6 マイル)、RAP および L/52 バレル: 40km (25 マイル)

M198は、アメリカ陸軍と海兵隊向けに開発された中型の牽引式155mm 砲です。第二次世界大戦時代のM114 155mm榴弾砲の代替として発注されました。1969年にロックアイランド兵器廠で設計、試作され、1970年に発射試験が開始され、1978年にそこで本格生産が開始されました。1979年に就役し、それ以来1,600台が生産されました。

M198は米国とオーストラリアの軍ではM777榴弾砲に置き換えられた。

M198 155 mm榴弾砲の重量は16,000ポンド (7,300 kg) 未満であるため、パラシュートで投下するか、CH-53E スーパー スタリオンまたはCH-47 チヌークで輸送することができる。M198は5ショートトン (4.5 t、4.5ロングトン) のトラックで牽引され、補給品と弾薬を積んだ9人の乗員を運ぶ。輸送は後部から行う。砲身は榴弾砲の砲尾上で回転させて長さを短くすることができるが、これにはマズルブレーキを取り外す必要がある。あるいは、より迅速に展開できるように射撃位置に残しておくこともできる。射撃時には、武器を地面に固定するのではなくベースプレートの上に降ろすため、素早く設置できる。砲尾は、人間工学に基づいた低い位置にあるネジ式の機構を介して手動で操作する。

M198 は、別装弾 (非固定または半固定) 弾薬を発射し、さまざまな推進剤や発射体を装填できます。有効射程は、標準発射体を発射する場合で 18.1 km (11.2 マイル) ですが、ロケット補助発射体や誘導弾を発射する場合は 30 km (19 マイル) に増加します。52 口径の改造により、射程は 40 km (25 マイル) を超えます。この兵器システムには 9 人の乗組員が必要で、最大で毎分 4 発、2 発を持続して発射できます。

M198 は、軍団レベルおよび陸軍レベルの野戦砲兵部隊、ならびに軽師団および空挺師団の砲兵大隊に配備されました。M777榴弾砲が導入されるまで、 すべての海兵隊空陸任務部隊組織に野戦砲火力支援を提供しました。

高性能爆薬（HE）

( M-107 NC/DC): 内部に刻み目のある厚い薬莢に爆発性組成物 Bが詰め込まれており、大きな爆風を引き起こし、鋭利な破片を極めて速い速度 (5,000～6,000 m/s (16,000～20,000 ft/s)) で飛ばします。キルゾーンの半径は約 50 m (160 フィート)、死傷者半径は 100 m (330 フィート) です。海兵隊と米陸軍はM795高性能爆薬弾も使用しています。

ロケット補助弾 (RAP)

通常の HE よりも射程距離が長い、高性能ロケット補助 (HERA) M549弾。最大射程は 30.1 km (18.7 マイル) です。

白リン

ベース排出型の発射体で、フェルトウェッジと標準の 2 つのバージョンがあります。白リン煙は、火を起こしたり、ターゲットを燃やしたり、味方ユニットの動きを隠すのに役立つ煙を発生させるために使用されます。

照明

照明弾は、明るいパラシュートフレアを地上 600 m (2,000 フィート) の高さに展開し、約 1 グリッド スクエア (1 km ² (0.39 平方マイル)) の範囲を照らすベース排出弾です。照明弾は、HE 弾をより効果的に発射できるように、目標エリアを照らすために HE 弾と組み合わせて使用​​されることがよくあります。照明弾は、日中に航空機の目標をマークするためにも使用できます。M485 照明弾は 120 秒間燃焼します。

二重目的改良型通常弾（DPICM）

目標の上空に88 個の子爆弾を投下するベース排出型発射体。各子爆弾には、厚さ 2 インチの鋼鉄を貫通できる成形炸薬弾と、平地にいる歩兵に有効な破片弾薬ケースが付いています。DPICM 弾は装甲車両、さらには戦車に対しても有効です(通常、甲板装甲は車両で最も薄いため)。また、頭上に掩蔽物がある陣地の塹壕歩兵に対しても非常に有効です。

エリア拒否砲兵弾薬システム(ADAMS)

対人地雷を発射する砲弾。これらの地雷は、ブービートラップとして機能するトリップワイヤーを発射し、起動すると上方に発射されてから爆発します。所定の時間が経過すると自爆するように設計されています。

遠隔対装甲機雷システム (RAAMS)

対戦車地雷を発射する砲弾。通常はADAMS弾と併用して対戦車地雷の除去を阻止する。一定時間後に自爆する設計。

コッパーヘッド

戦車やバンカーなどの高価値目標を非常に正確に狙うために使用される、砲兵発射誘導式高性能爆薬。米国軍ではもう製造も使用もされていないため、目標をレーザー照準システムで指定する必要がありました。

ARMor を感知して破壊する(SADARM)

敵車両の大まかな方向に向けて発射される実験的な弾薬。砲弾は特定の時点で作動し、パラシュートを射出し、最も近い車両へと誘導します。

XM454 AFAP（砲撃式原子弾）（W48）

XM454 AFAP（W48）核砲弾は口径155mmで、爆発力はTNT換算でわずか72トン（300GJ）であった。全ユニットは1992年に退役した。^{[3] [4]}

BAEシステムズは、アメリカ陸軍と海兵隊のM198を、重量4,200kg（9,300ポンド）未満のM777 155mm/39口径牽引式榴弾砲に置き換える契約を獲得した。 ^[5] この砲は2005年に導入された。

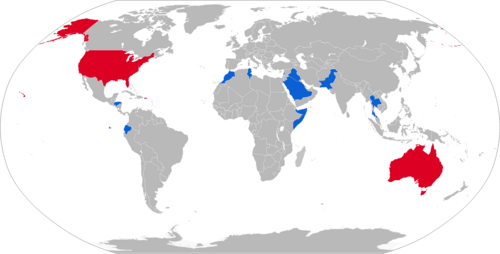

•  バーレーン：バーレーン王国軍に28名が従軍中^[6]
•  エクアドル: 10 ^[7]
•  エルサルバドル: 12 ^[8]
•  ホンジュラス: 4 ^[9]
•  イラク:60 ^[10]
  •  クルディスタン^[11]
•  レバノン:218 ^[12]
•  モロッコ:35台^[13]
•  パキスタン: 148 ^[14]
•  サウジアラビア：サウジアラビア軍に60名、サウジアラビア国家警備隊に58名^[15]
•  チュニジア:55 ^[16]
•  タイ：タイ王国陸軍に118台配備^[17]

•  オーストラリア: 36
•  ISIS : 52名を捕獲。^{[18] [19]}一部は奪還されたが、その他は空爆により破壊された。^[要出典]
•  ソマリア：シアド・バレ時代に18台使用^[20]
•  アメリカ: 358
