| M712 コッパーヘッド | |
|---|---|

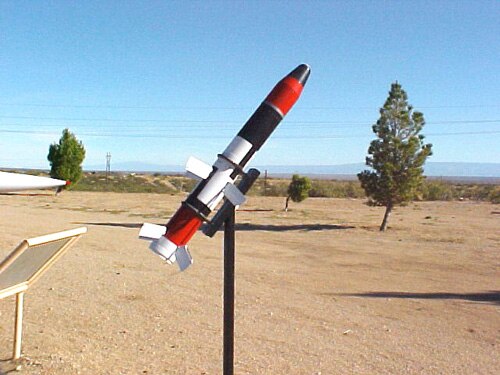

 ホワイトサンズミサイルレンジM712 コッパーヘッド | |
| タイプ | 大砲発射誘導弾 |
| 原産地 | アメリカ合衆国 |
| サービス履歴 | |
| 使用者 | 米国、エジプト、ヨルダン、レバノン、台湾、ウクライナ |
| 仕様 | |
| 質量 | 62.4 kg (137.6 ポンド) |
| 長さ | 140 cm（54インチ） |
| 直径 | 155 mm (6.1 インチ) |
| 口径 | 155 mm (6.1 インチ) |
| 有効射程距離 | 16 km (9.9 マイル) |
| 弾頭 | 構成B |
| 弾頭重量 | 6.69キログラム（14.75ポンド） |
ガイダンス システム | レーザー誘導 |
M712コッパーヘッドは、 155mm 口径の 砲発射誘導弾である。これは、フィン安定型で末端レーザー誘導式の炸裂 砲弾であり、戦車、自走榴弾砲、その他の高価値目標などのハードポイント目標を攻撃するために使用される。M114、M109、M198、M777、CAESAR榴弾砲など、さまざまな砲から発射される可能性がある。この砲弾の最小射程は3km（1.9マイル）、最大射程は16km（9.9マイル）である。[1]
発達
コッパーヘッドの構想はもともと1970年にアメリカ陸軍のロッドマン研究所のエンジニアによって考案され、1971年に実現可能性調査が行われた。1972年に開発契約はマーティン・マリエッタとテキサス・インスツルメンツに交付された。テストの後、マーティン・マリエッタが1970年代を通じて開発を継続することに選ばれた。[2]
1995年3月1日の在庫: [3]
- 米陸軍 : 使用可能 : 16,095 - 使用不可 0 - 合計 : 16,095
- 米海兵隊：使用可能：1,873 - 使用不可：894 - 合計：2,767
説明
コッパーヘッドは62.4キログラム（137.6ポンド）、長さ140センチメートル（54インチ）で、従来の155mm弾よりも長く重い。[4]
弾頭アセンブリは、6.69キログラム（14.75ポンド）の組成物Bを装填した成形爆薬で構成されています。
コッパーヘッドが機能するには、ターゲットをレーザー指示装置で照らす必要があります。レーザー信号が検出されると、搭載された誘導システムが操舵ベーンを操作して発射体をターゲットに誘導します。コッパーヘッドの照準ロジックは、(1) 光学システムが常にターゲットを検出できること、(2) ターゲットが検出されると、ターゲットに命中するまで操縦するのに十分な時間と速度があることを保証するように設計されています。コッパーヘッドは、軌道の重要な部分で雲の下にいる必要があり、ターゲットを捕捉したときに発射体が操縦するのに十分な時間があることを保証するために十分な視界が必要です。
動作モード
コッパーヘッドには、弾道モードと滑空モードの 2 つの動作モードがあります。弾道モードは、雲の天井が高く、視界が良好な場合に使用されます。発射体がターゲットから 3,000 m (9,800 フィート) の距離にあるとき、誘導ベーンが伸びてターゲットを捕捉し、その後、搭載された誘導システムが誘導ベーンを調整してターゲットに向かって操縦します。
グライド モードは、雲の天井や視程が低すぎて弾道モードが使用できない場合に使用されます。グライド モードの軌道は、弾道フェーズとグライド フェーズの 2 つのフェーズで構成されます。軌道上の所定のポイントで、誘導ベーンが伸び、弾道フェーズからグライド フェーズに移行します。グライド フェーズのターゲティング ロジックは、雲の量と視程によって許容される最大の落下角度を確保するように設計されています。ターゲットは、発射体がレーザー照射を検出できるほど十分近づいたとき、または発射体が雲の量から出てきたときに捕捉されます。どちらかのイベントが軌道の後半で発生したときです。軌道解が得られると、ターゲットまでの時間と終端速度がチェックされ、操縦する時間が十分であること、および発射体が空気力学的に安定していること (操縦中に失速しないこと)が確認されます。
当初、レーザーによる指定はMQM-105 Aquila無人機によって実行される予定でした。 [5]
戦闘履歴
コッパーヘッドは砂漠の嵐作戦で使用され、[6]イラクの強化された要塞とレーダー基地に対して90発の弾丸が発射された。これらの攻撃の1つでイラクの部隊が降伏した。[1]
レバノン軍は、カラモン攻勢（2017年7月～8月）中に東レバノンのISILの標的に数百発のカッパーヘッド砲弾を発射した。少なくとも5つの技術施設、5つの占拠された建物、およびいくつかの部隊編成が正確に攻撃された。米国は、攻勢が成功した後、827発の砲弾を補充した。[7] [曖昧]
オペレーター
現在
前者
現在のオペレーター
元オペレーター
.svg/500px-Flag_of_Australia_(converted).svg.png){kind=small}
参照
- M982 エクスカリバー – (アメリカ、スウェーデン)
- M1156 精密誘導キット – (米国)
- クラスノポリ – (ロシア、ソビエト連邦)
- XM395 精密誘導迫撃砲弾 – (アメリカ)
- Bofors/Nexter ボーナス – (スウェーデン、フランス)
- ボフォース STRIX – (スウェーデン)
参考文献
- ^ ab リプリー、ティム（1992年）。現代アメリカ陸軍の新しい図解ガイド。サラマンダーブックス社。pp. 114–115。ISBN 0-86101-671-8。
- ^ プリティ、ロナルド（1978年）。ジェーンのミサイルポケットブック。ロンドン：マクドナルド＆ジェーンズ。pp.65-66。ISBN 978-0-354-01069-6。
- ^ 「産業基盤：砲弾の在庫と要件」。
- ^ http://www.ausairpower.net/SP/DT-SPH-0705.pdf [ベア URL PDF ]
- ^ p.43、イェンヌ＆イェンヌ
- ^ 「M712 コッパーヘッド」www.globalsecurity.org。
- ^ トレビシック、ジョセフ。「レバノン軍が2017年にレーザー誘導砲弾でISISを撃破」。The War Zone。2024年5月23日時点のオリジナルよりアーカイブ。 2024年11月19日閲覧。
- ^ 「国防省、新たな対戦車砲弾を購入」オーストラリア国防省。2007年10月11日時点のオリジナルよりアーカイブ。2010年12月9日閲覧。
出典
- イェン、ウィリアム、イェン、ビル、『ドローンの攻撃：無人航空戦闘の歴史』、ゼニス インプリント、2004 ISBN 0-7603-1825-5
